교차 측정

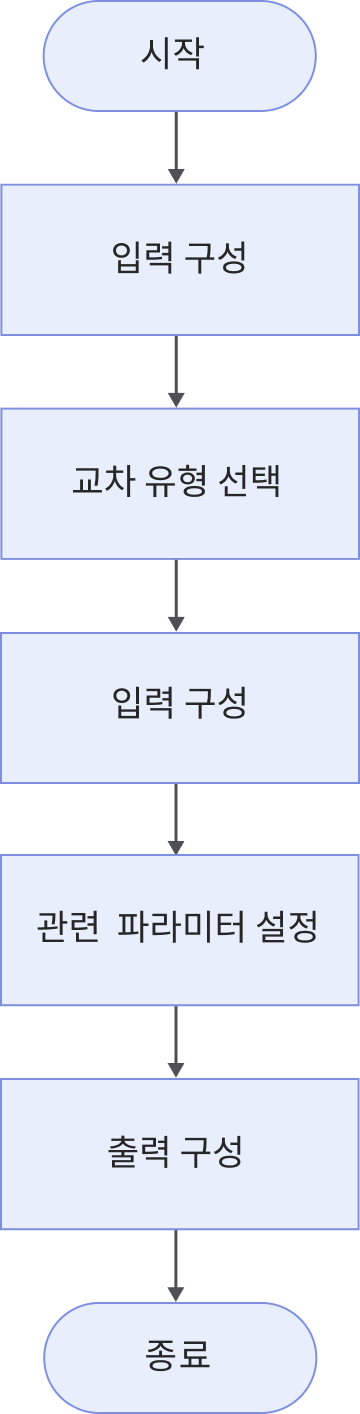

사용방법
파라미터
교차 유형
| 파라미터 | 설명 |
|---|---|
선과 선 |
이 옵션을 선택하면 두 선의 교차점을 계산합니다. 선택 후, 직선 1과 직선 2를 입력해야 합니다. 두 선이 동일 평면상에 있지 않을 수도 있습니다. 따라서 교차점을 얻을 수 있도록 투영 모드를 선택해야 합니다.
|
선과 평면 |
이 옵션을 선택하면 직선과 평면의 교차점을 계산합니다. 선택 후, 직선과 평면을 입력해야 합니다. |
평면과 평면 |
이 옵션을 선택하면 평면과 평면의 교차선을 계산합니다. 선택 후, 평면 1과 평면 2를 입력해야 합니다. |
출력
출력 항목을 선택하고 스텝에 출력 포트를 추가하면, 스텝 실행 후 해당 데이터가 출력됩니다. 실제 측정 수요에 따라 해당 출력 항목을 선택할 수 있습니다.
|
확장 가능한 출력 항목을 선택한 경우, ▶ 아이콘을 클릭하여 확장한 후 최소값과 최대값을 설정하여 허용 범위를 결정합니다. 출력 값이 허용 범위 내에 있을 경우, 측정 항목은 합격(OK)으로 판정되며, 반대로 유효 범위를 벗어난 경우에는 불합격(NG)으로 판정됩니다. |
| 출력 항목 | 설명 |
|---|---|
교차점 |
|
끼인각 |
|
점 X |
교차점의 X 값 또는 교차선 중간점의 X 값입니다. |
점 Y |
교차점의 Y 값 또는 교차선 중간점의 Y 값입니다. |
점 Z |
교차점의 Z 값 또는 교차선 중간점의 Z 값입니다. |
교차선 |
두 평면의 교차선입니다. '교차 유형’이 '평면과 평면’으로 설정된 경우에만 표시됩니다. |
오류 분석
|
