기울기 캘리브레이션(수동)

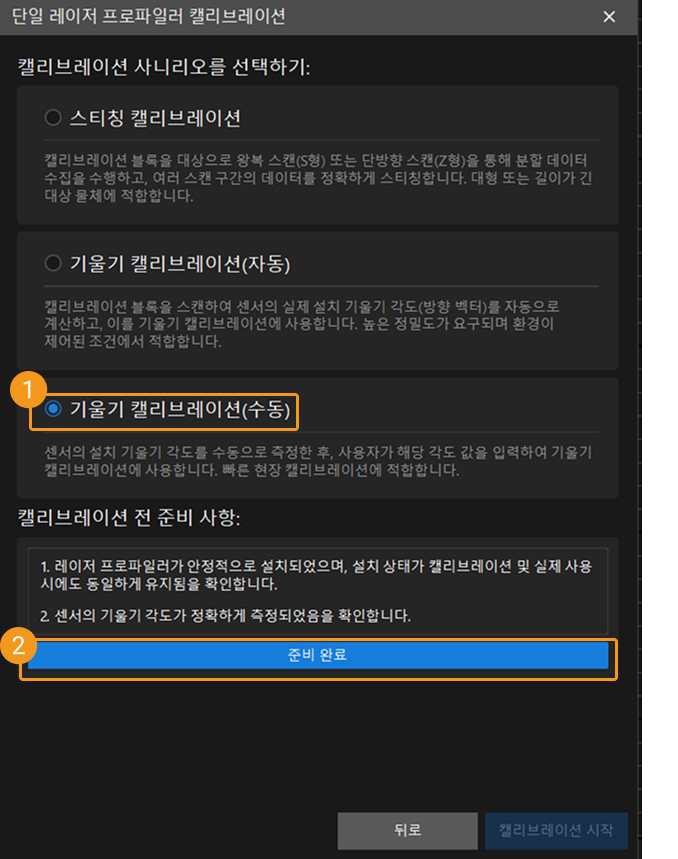

캘리브레이션을 시작하기 전에 다음 준비가 완료되었는지 확인하세요.

장치 연결 영역에서 장치를 선택하여 연결할 수 있습니다.

교정된 정밀 도구를 사용하여 센서 헤드가 X축, Y축, Z축을 중심으로 기울어진 각도를 각각 측정합니다.

기울기 각도는 센서 헤드의 실제 설치 방향과 이상적인 방향 사이의 각도를 의미합니다. 이상적인 상태에서는 센서 헤드가 대상 물체에 수직으로 설치되어야 하며, 그 스캔 방향(Y축)은 대상 물체의 상대 운동 방향과 엄격하게 평행해야 합니다.

각도 측정을 마친 뒤 다음 버튼을 클릭하면 설치 기울기 각도 입력 페이지로 이동합니다.

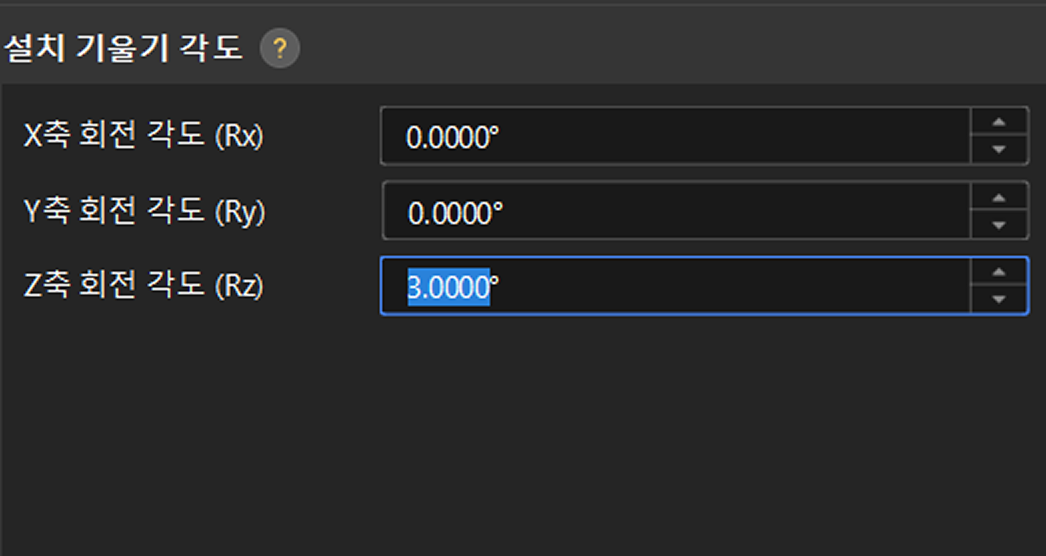

설치 기울기 각도 측정 화면에서 측정한 세 개의 각도값을 각각 해당 입력 상자(X축, Y축, Z축)에 입력합니다. 확인 후 저장 버튼을 클릭하고 팝업 창에서 이름과 경로를 설정하면 캘리브레이션 결과를 저장하고 작업을 완료할 수 있습니다.

캘리브레이션의 정확성을 확인하기 위해 이미 크기를 알고 있는 기준 물체(예: 캘리브레이션 블록)를 스캔하고, 측정 결과가 이론값과 일치하는지 확인할 수 있습니다. 편차가 있으면 각도 측정이 정확했는지 확인한 뒤 다시 캘리브레이션하세요.
