Mech-MSR에서 Adapter 통신 구성
이 부분에서는 Adapter 통신을 구성하는 방법에 대해 설명합니다.
구성 프로세스
Adapter 통신을 설정하는 방법은 아래와 같습니다.
-
Mech-MSR 툴 바에서 통신 설정을 클릭합니다.
-

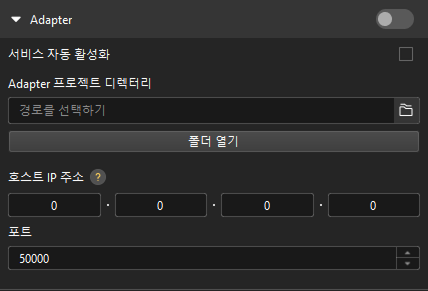

Adapter 왼쪽의 ▶ 아이콘을 클릭하면 설정이 확장됩니다.
-
아이콘을 클릭하고, Adapter 프로젝트 폴더를 선택합니다.폴더를 선택하지 않거나 선택한 폴더에 불완전한 Adapter 프로그램 파일이 포함된 경우, Adapter 통신을 활성화할 수 없습니다. -
호스트 IP 주소와 포트 파라미터를 설정합니다.
-
호스트 IP 주소와 PLC IP 주소는 동일한 서브넷에 있어야 합니다.
-
호스트 포트 번호는 50000 이상으로 설정하는 것이 좋습니다.
-
-
통신을 활성화합니다.
다음에 솔루션을 열 때 TCP ASCII 통신 서비스가 자동으로 활성화되도록 하려면, 서비스 자동 활성화 옵션을 선택할 수 있습니다.
| Adapter 통신의 서비스 자동 활성화 옵션을 선택하면 다른 통신에 대한 이 옵션을 선택할 수 없습니다. |
