직선 생성(2D)
사용 방법

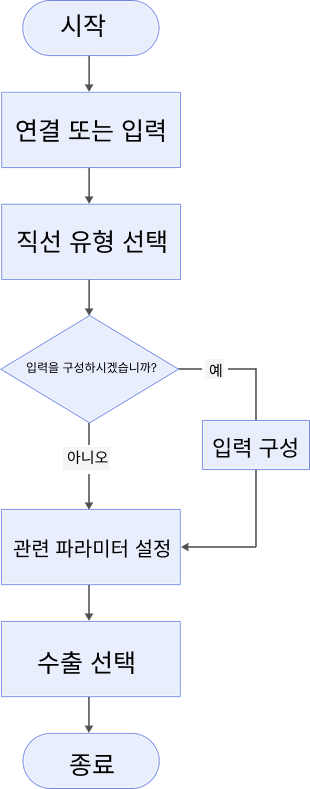

이 스텝의 사용 방법은 다음과 같습니다.
-
입력 데이터를 선택합니다. 해당 스텝의 포트를 연결하거나 파라미터 설정 구역의 입력 섹션에서 해당 입력 데이터를 선택합니다.
-
파라미터 섹션에서 직선 유형을 선택하여 직선 생성 방식을 결정하고, 입력 섹션에서 해당 입력 데이터를 선택합니다.
-
파라미터 섹션에 다른 파라미터가 있는 경우 실제 요구에 따라 선택하고 조정합니다.
-
출력 섹션에서 출력 항목을 선택하고, 출력 항목 왼쪽의 ▶를 클릭해 펼친 다음 합격 범위의 상한과 하한을 입력합니다.
파라미터 설명
직선 유형
파라미터 설명: 직선을 생성하는 방식입니다.
직선 유형에 따라 스텝에 입력해야 하는 기하학적 특징과 조정해야 하는 파라미터가 달라집니다. 구체적인 대응 관계는 다음과 같습니다.
| 직선 유형 | 입력해야 하는 기하학적 특징 | 파라미터 조정 |
|---|---|---|
고정 직선(사용자 정의) |
- |
파라미터 섹션에서 두 개의 고정점 좌표를 사용자 정의해야 하며, 스텝 실행 후 두 점을 잇는 직선이 출력됩니다. |
주어진 직선 |
점 1, 점 2 |
스텝 실행 후 두 점을 잇는 직선을 출력합니다. 다른 파라미터는 조정할 필요가 없습니다. |
점을 지나는 평행 직선 |
점, 직선 |
스텝 실행 후 주어진 점을 지나고 주어진 직선과 평행한 직선을 출력합니다. 다른 파라미터는 조정할 필요가 없습니다. |
점 기준 회전 직선 |
점, 직선 |
직선의 회전 각도를 설정해야 합니다. 스텝 실행 후 주어진 점을 기준으로 일정 각도 회전한 직선을 출력합니다. |
고정 직선(스텝 입력) |
직선 |
스텝 실행 후 해당 고정 직선을 출력합니다. 다른 파라미터는 조정할 필요가 없습니다. |
출력 설명
출력 항목을 선택하면 스텝에 해당 출력 포트가 추가되며, 스텝 실행 후 대응하는 데이터가 출력됩니다. 실제 측정 요구에 따라 필요한 출력 항목을 선택할 수 있습니다.
|
출력 항목이 확장 가능한 경우(왼쪽에 ▶가 표시됨), 선택 후 반드시 펼쳐 상한과 하한을 설정하여 해당 항목의 합격 범위를 정해야 합니다. 출력값이 합격 범위 내에 있으면 해당 측정 항목은 합격(OK)으로 판정되고, 그렇지 않으면 불합격(NG)으로 판정됩니다. |
| 출력 항목 | 설명 |
|---|---|
생성된 직선 |
선택한 직선 유형에 따라 생성된 직선이며, 다른 스텝의 입력으로 사용할 수 있습니다. |
점 X 좌표 |
직선 위 한 점의 X 좌표값입니다. |
점 Y 좌표 |
직선 위 한 점의 Y 좌표값입니다. |
직선 각도 |
직선과 X축의 양의 방향 사이의 끼인각입니다. |
