구 측정

현재 최신 버전 (2.1.1)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

기능

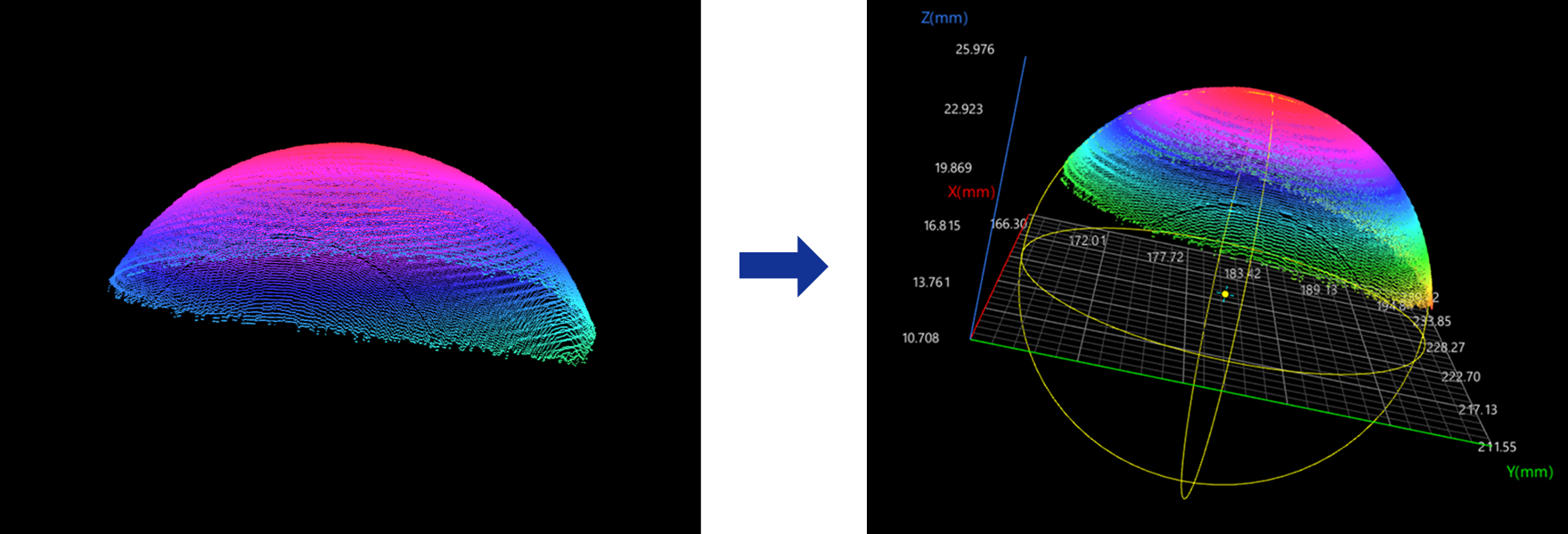

이 스텝은 표면 데이터에 구를 피팅해 반지름과 중심을 계산합니다.

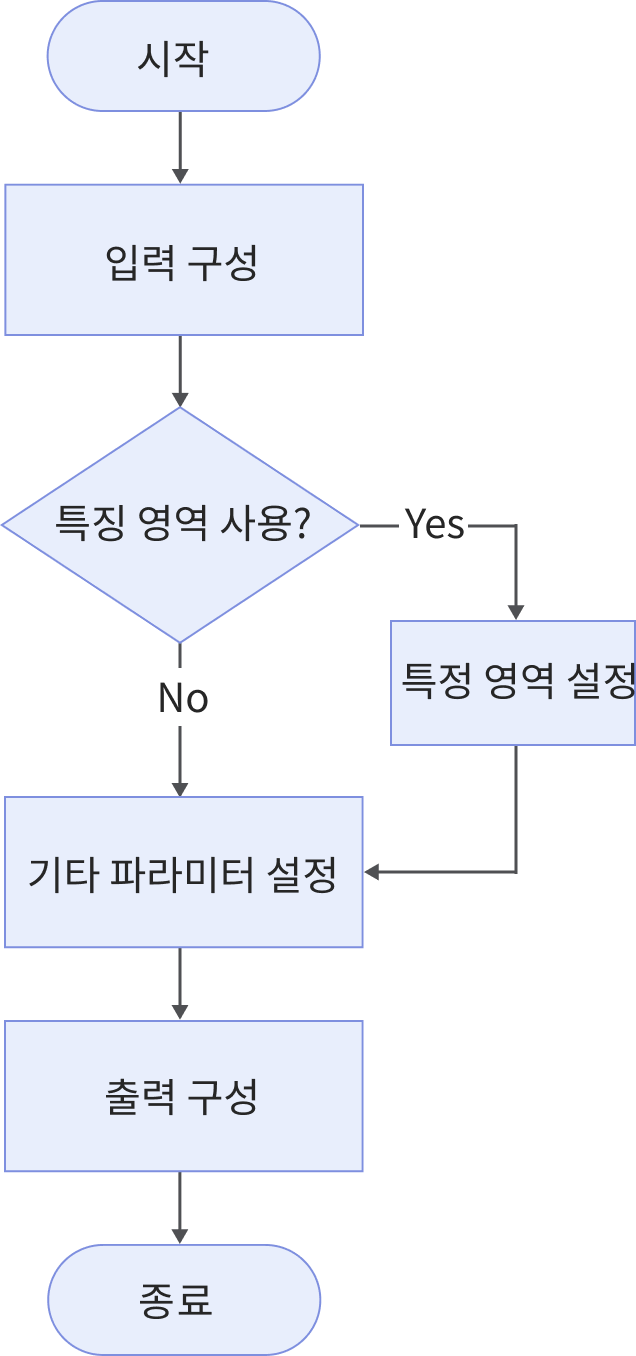

이 스텝의 사용 방법은 다음과 같습니다.

입력할 데이터를 선택합니다. 프로젝트 편집 구역에서 해당 스텝의 포트를 연결하거나 파라미터 설정 구역의 입력 패널에서 해당 입력 데이터를 선택합니다.
특징 영역의 사용 여부를 결정합니다.
기타 파라미터를 설정합니다.
출력 패널에서 출력 항목 옵션을 선택한 후, 왼쪽에 있는 ▶를 클릭하여 최소값과 최대값을 설정하여 해당 항목의 허용 범위를 결정합니다.
스텝을 실행하고 실행 결과를 확인합니다.

파라미터	설명
특징 영역 사용	선택되지 않음 : 스텝은 모든 표면 데이터를 사용해 구를 피팅합니다. 선택됨: 스텝은 특징 영역으로 지정된 표면 데이터를 사용해 구를 피팅하며, 이때 아래 파라미터를 설정해야 합니다. 특징 영역 모드 구 피팅에 사용할 데이터가 특징 영역 내인지 외부인지를 결정합니다. 특징 영역 특징 영역을 설정하고 조정하는 방법에 대한 자세한 내용은 특징 영역 설정 섹션을 참조하세요.
이상치 비율	구 피팅 중에 제거할 이상치의 비율입니다.

설명

특징 영역 사용

선택되지 않음 : 스텝은 모든 표면 데이터를 사용해 구를 피팅합니다.

선택됨: 스텝은 특징 영역으로 지정된 표면 데이터를 사용해 구를 피팅하며, 이때 아래 파라미터를 설정해야 합니다.

이상치 비율

구 피팅 중에 제거할 이상치의 비율입니다.

출력 항목을 선택하면 실행 후 해당 데이터가 출력됩니다. 실제 측정 요구 사항에 따라 해당 출력 항목을 선택할 수 있습니다.

확장 가능한 출력 항목을 선택한 경우에는 ▶를 클릭하여 확장한 후, 최소값과 최대값을 설정하여 허용 범위를 결정해야 합니다. 출력값이 허용 범위 내에 있으면 측정 항목은 합격(OK)으로 판정되며, 허용 범위를 벗어나면 불합격(NG)으로 판정됩니다.

출력 항목

설명

구 중심 X/Y/Z 좌표

피팅된 구의 중심 위치입니다.

반지름

피팅된 구의 반지름입니다.

표준 편차

구 표면에서 점까지 거리의 표준 편차입니다.

구의 중심

피팅된 구의 중심입니다.

오류 : '이상치 비율' 값은 0~100% 사이의 백분율이어야 합니다. 유효한 값을 입력하세요.
