출력 관리 사용 가이드

이 부분에서는 출력 관리에 대해 소개합니다.

출력 관리는 주로 두가지의 주요 기능을 제공합니다.

  • 품질 판정: 프로젝트의 측정 데이터를 분석하여 테스트 대상이 미리 설정된 품질 또는 사양을 충족하는지 확인합니다. 품질 판정은 각 측정 항목에 대한 종합적인 판정을 수행할 수 있으며 최종적으로 전체 프로젝트의 품질 판정 결과를 얻을 수 있습니다. 사용자는 품질 판정을 위해 종합적인 판정 규칙 또는 사용자 지정 판정 규칙을 설정할 수 있습니다.

  • 통신 출력: 외부 출력 내용을 커스텀하는 데 사용됩니다. Mech-MSR 소프트웨어는 기본적으로 프로젝트의 종합적인 품질 판정 결과만 출력합니다. 이 기능을 통해 특정 측정 항목의 측정 결과(판정 결과 및 측정값)를 출력 내용에 추가할 수 있는 외부 출력 내용을 지정할 수 있습니다.

  • 품질 판정과 통신 출력은 각 프로젝트마다 별도로 설정해야 합니다.

  • 프로젝트 실행 후 전체 프로젝트의 품질 판정 결과(OK 또는 NG)는 프로젝트 편집 영역 상단에 표시됩니다. 프로젝트에 품질 판정이 설정되지 않은 경우 전체 프로젝트의 품질 판정 결과는 기본적으로 OK입니다.

아래 내용에서는 주로 다음과 같은 작업을 소개합니다.

프로젝트의 종합적인 판정 규칙 설정

종합적인 판정 규칙은 여러 측정 항목과 측정 데이터를 종합적으로 판정하는 데 사용됩니다. 어느 하나의 측정 항목의 결과가 부적합(NG)이면 전체 프로젝트의 판정 결과는 NG입니다. 모든 측정 항목의 결과가 적합(OK)이어야 전체 프로젝트의 판정 결과가 OK로 표시됩니다.

종합적 판정 규칙을 설정하려면 다음 스텝을 수행하십시오.

  1. Mech-MSR 소프트웨어의 툴 바에서 출력 관리  품질 판정을 선택합니다.

  2. 품질 판정 옵션에서 프로젝트 선택하기 파라미터를 필요한 프로젝트로 설정하고 종합적인 판정 옵션을 선택합니다.

  3. 선택 스텝 및 측정 항목 영역에서 종합적 판정에 참여할 측정 항목을 선택한 후 적용 버튼을 클릭합니다.

    add comprehensive rule

  • 설정 완료 후 프로젝트 선택 파라미터가 설정한 프로젝트의 상태는 “구성되지 않음”에서 “구성됨”으로 바뀝니다.

  • 위 작업 프로세스는 종합적인 판정에 참여하는 측정 항목을 수정하는 데에도 사용할 수 있습니다.

프로젝트의 사용자 지정 규칙 설정

사용자 지정 규칙은 비교적 복잡한 품질 판정 요구를 충족시키는 데 사용됩니다. 사용자는 여러 개의 판정 규칙을 구성할 수 있으며 각 판정 규칙에는 여러 측정 항목이 포함될 수 있습니다.

판정 규칙과 측정 항목의 매핑 관계는 아래와 같습니다.

  • 동일한 판정 규칙에 있는 모든 측정 항목이 부적합인 경우 판정 규칙은 부적합NG입니다.

  • 임의의 판정 규칙이 부적합인 경우 전체 프로젝트의 품질 판정 규칙은 부적합(NG)입니다.

프로젝트에 사용자 지정 규칙을 설정하려면 다음 스텝을 수행하십시오.

  1. Mech-MSR 소프트웨어의 툴 바에서 출력 관리  품질 판정을 선택합니다.

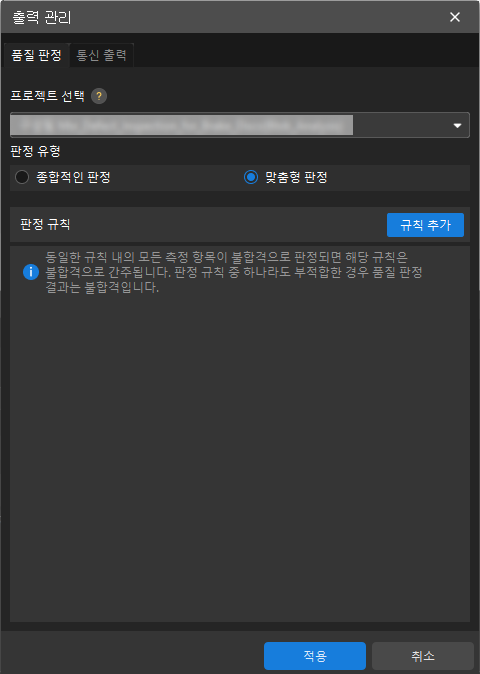

  2. 품질 판정 옵션에서 프로젝트 선택 파라미터를 필요한 프로젝트로 설정하고 사용자 지정 판정 옵션을 선택합니다.

    add custom rule

  3. 판정 규칙 영역에서 규칙 추가 버튼을 클릭합니다.

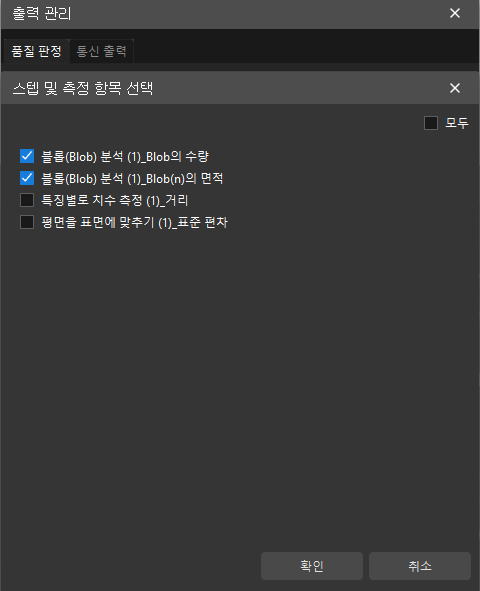

  4. 스텝 선택 및 측정 항목 팝업 다이얼로그 박스에서 필요한 측정 항목을 선택하고 확인 버튼을 클릭합니다.

    add custom rule

  5. 위의 두 스텝을 반복하여 더 많은 판정 규칙을 추가하고 적용 버튼을 클릭합니다.

    add custom rule 2

사용자 지정 판정 규칙을 삭제하려면 판정 규칙 영역에서 사용자 지정 판정 규칙 뒤의 delete를 클릭한 후 적용 버튼을 클릭합니다.

프로젝트에서 하나의 측정 항목은 하나의 사용자 지정 판정 규칙에만 포함될 수 있습니다. 다른 사용자 지정 판정 규칙에 측정 항목을 추가해야 하는 경우 다른 규칙에 추가하기 전에 현재 사용자 지정 판정 규칙에서 측정 항목을 제거해야 합니다.

사용자 지정 판정 규칙에서 측정 항목을 삭제하려면 판정 규칙 영역에서 해당 측정 항목 뒤의 delete를 클릭한 후 적용 버튼을 클릭합니다.

사용자 지정 판정 규칙에 측정 항목을 추가하려면 다음 스텝을 수행하십시오.

  1. 판정 규칙 영역에서 사용자 지정 판정 규칙 끝의 edit를 클릭합니다.

  2. 스텝 선택 및 측정 항목 팝업 다이얼로그 박스에서 필요한 측정 항목을 선택하고 확인 버튼을 클릭합니다.

  3. 적용 버튼을 클릭합니다.

프로젝트 출력 내용에 측정 항목 추가

프로젝트 출력 내용에 측정 항목을 추가하려면 다음 스텝을 수행하십시오.

  1. Mech-MSR 소프트웨어의 툴 바에서 출력 관리  인터페이스 출력을 선택합니다.

  2. 인터페이스 출력 옵션에서 프로젝트 선택 파라미터를 필요한 프로젝트로 설정한 후 출력 내용 영역의 추가 버튼을 클릭합니다.

    communication output

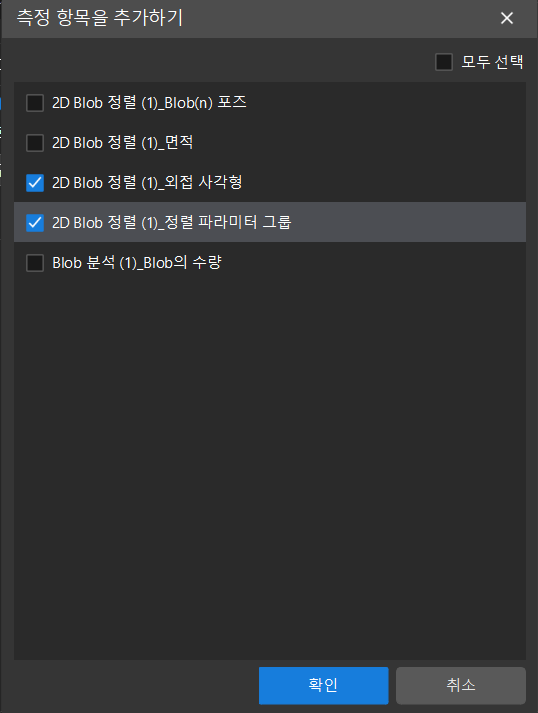

  3. 스텝 선택 및 측정 항목 팝업 다이얼로그 박스에서 필요한 측정 항목을 선택하고 확인 버튼을 클릭합니다.

    select output measurement items

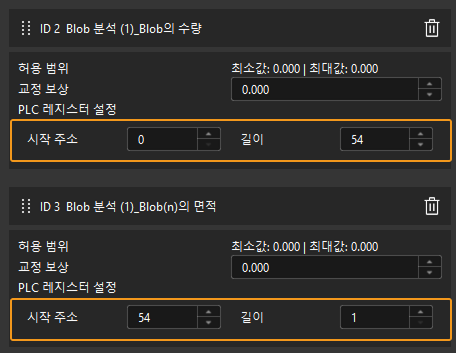

  4. 출력 내용 영역에서 실제 수요에 따라 측정 항목의 교정 보상을 설정하고 적용 버튼을 클릭합니다.

    apply communication output

    • 출력 내용 영역에서 측정 항목 앞의 ID값은 현재 프로젝트의 출력 내용 중 해당 측정 항목의 순서입니다.

    • 특정 측정 항목에 대한 교정 보상을 설정한 후 해당 스텝의 결과 출력 패널에는 교정 전과 교정 후의 측정값이 모두 표시됩니다.

프로젝트의 출력 내용에서 측정 항목을 하나 삭제하려면 출력 내용 영역에서 해당 측정 항목 뒤의 delete를 클릭한 후 적용 버튼을 클릭합니다.
