Mech-MSR 프로젝트의 제어 흐름

제어 흐름(Control Flow)이란?

프로젝트의 스텝은 위에서 아래로 연결되며, 데이터는 마지막 스텝까지 순차적으로 흐르며 비전 처리 흐름을 구성합니다. 일반적으로 하나의 워크플로만 있지만, Mech-MSR은 여러 워크플로 구성을 지원합니다.한 워크플로가 제어 흐름을 통해 다른 워크플로를 실행할 수 있습니다.

예 : 스텝 2 실행 시 제어 흐름을 트리거하여 A→B 실행

프로젝트에 여러 워크플로가 있는 경우 제어 흐름을 구성해야 합니다. 그렇지 않으면 프로젝트를 실행할 수 없습니다.

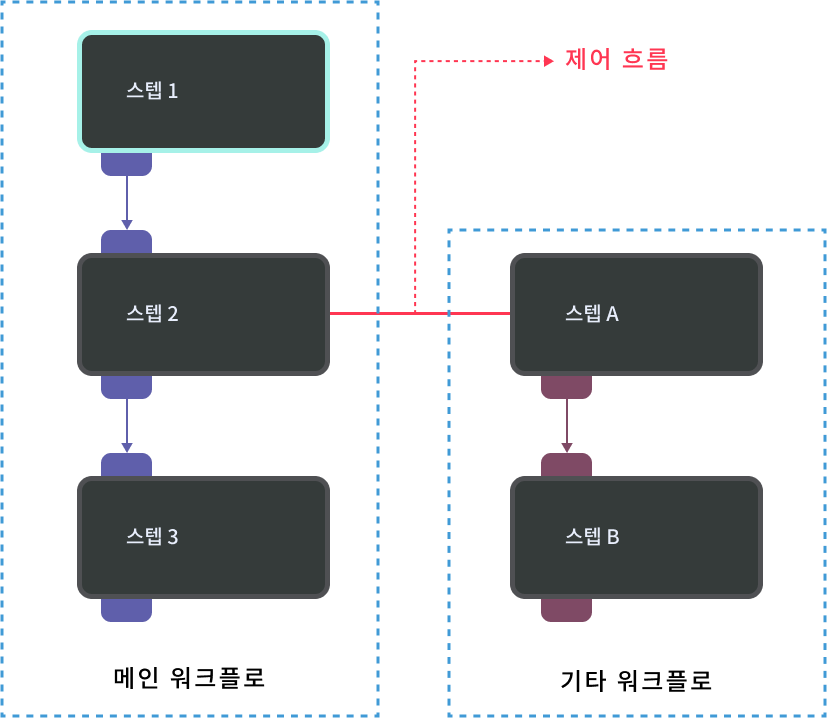

control flow demo

제어 흐름을 어떻게 구성하나요?

프로젝트 편집 영역에서 스텝을 선택하면 양쪽에 나타나는 점이 제어 흐름 연결 지점입니다. 스텝 카드 오른쪽에 있는 연결 점은 제어 흐름의 시작 지점이고, 왼쪽에 있는 연결 점은 수신 지점입니다. 실제 필요에 따라 발행 지점과 수신 지점을 연결하여 제어 흐름을 구성할 수 있습니다.

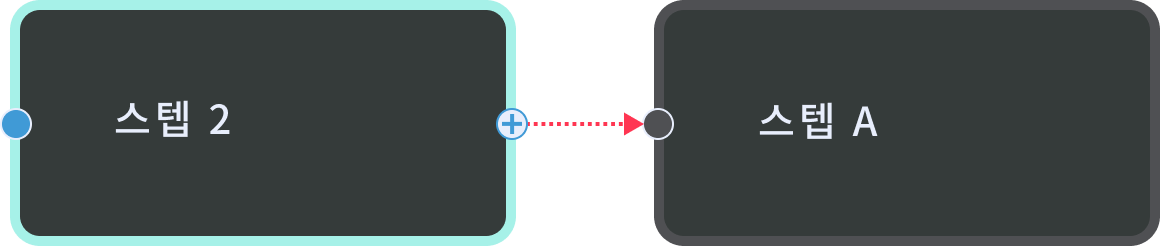

form control flow

같은 워크플로 내에서 스텝 간 제어 흐름을 구성할 수 있지만, 이 경우 수신 지점부터 시작되는 하위 워크플로는 비활성화되며, 실행 플래그의 제어 흐름 관련 설정도 적용되지 않습니다.

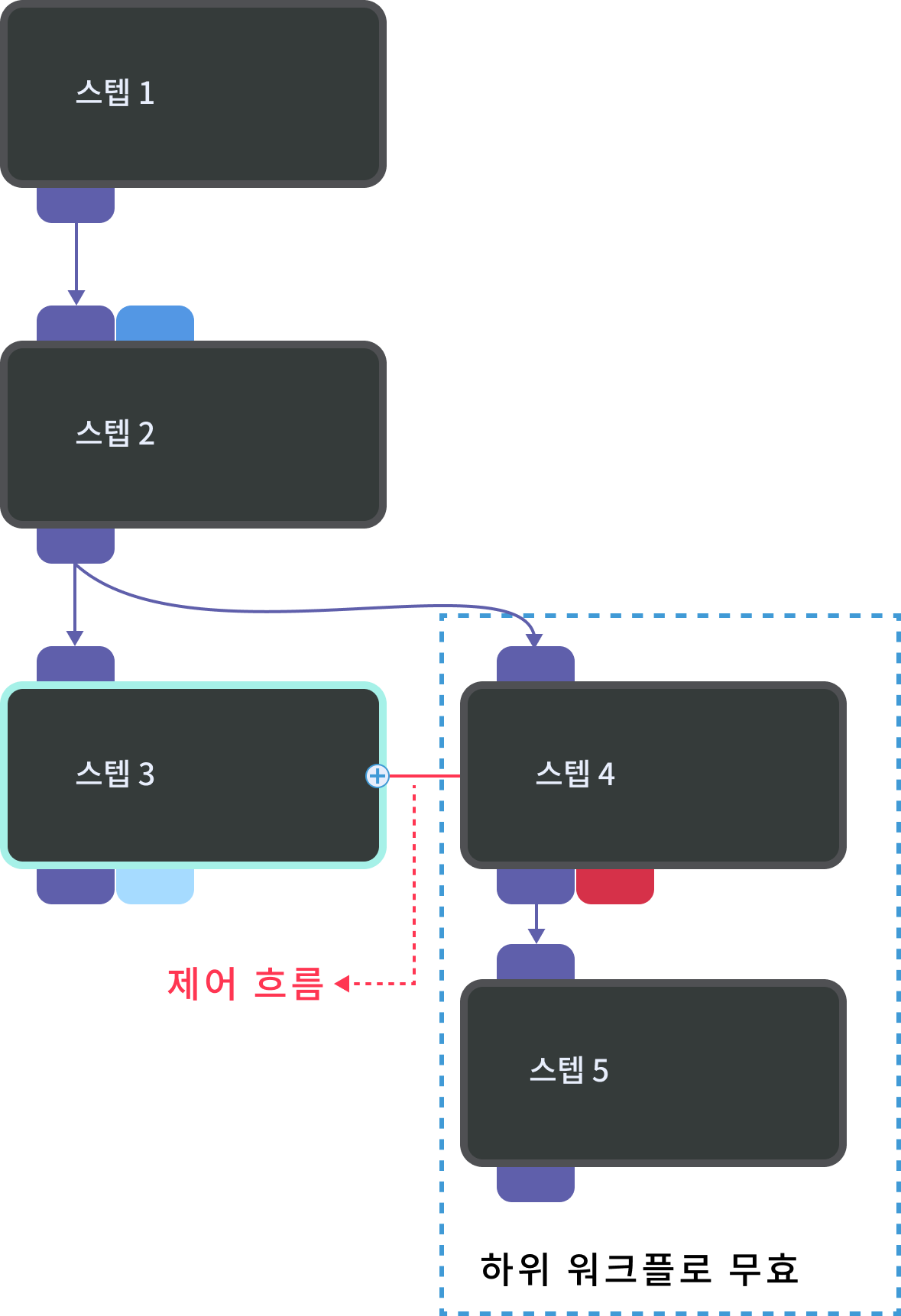

invalid sub process

출력 여부에 따른 제어 흐름 트리거

프로젝트 실행 시, 제어 흐름 시작 스텝에 출력이 있든 없든, 관련 설정에 따라 다른 워크플로의 실행을 트리거할 수 있습니다.

메인 화면의 프로젝트 편집 영역에서 스텝을 선택한 후, 파라미터 패널에서 실행 플래그를 확장하면 '출력이 없을 때 제어 흐름 트리거' 또는 ‘출력이 있을 때 제어 흐름 트리거’를 선택합니다.

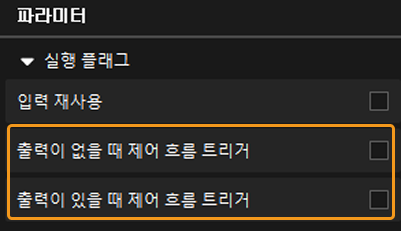

enable control flow
