Mech-MSR에서 PROFINET 통신 구성
이 부분에서는 PROFINET 통신을 설정하는 방법에 대해 설명합니다.
구성 프로세스
PROFINET 통신을 설정하는 구체적인 프로세스는 다음과 같습니다.
-
Mech-MSR 툴 바에서 통신 설정을 클릭합니다.
-

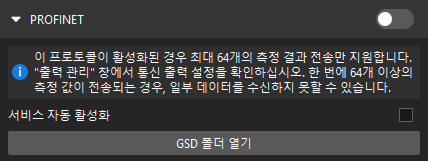

PROFINET 왼쪽의 ▶ 아이콘을 클릭하여 설정을 확장합니다.
-
GSD 폴더 열기 버튼을 클릭하고 열린 폴더에서 GSD 파일(확장명
.xml)을 가져옵니다. -
통신을 활성화합니다.
솔루션을 다시 열었을 때 PROFINET 통신 서비스가 자동으로 켜지도록 하려면 서비스 자동 활성화 옵션을 선택하세요.
| PROFINET과 Adapter 프로토콜에 대해 서비스 자동 활성화 옵션을 동시에 선택할 수는 없습니다. |
일반 파라미터
return 명령어에 대한 실행 제한 시간
외부 장치에서 return 명령을 받은 후, 유효한 응답을 받거나 제한 시간이 초과될 때까지의 최대 대기 시간입니다. 기본값은 10s 입니다.
Mech-MSR에서 통신을 설정한 후, PROFINET로 이동하여 통신 프로세스를 확인할 수 있습니다.
