Mech-MSR 트랙라인 편집기

Mech-MSR에서 트랙은 측정 대상을 의미하고, 트랙라인은 트랙이 따라야 할 경로를 의미합니다. '트랙라인 편집기’를 사용하여 하나의 트랙에 하나 이상의 트랙 라인을 설정할 수 있습니다.

사용 전제 조건

비전 프로젝트에서 표면 트랙 측정 스텝을 선택한 후 '트랙라인 편집기’를 사용하여 트랙라인을 생성하고 조정할 수 있습니다.

이 스텝의 파라미터 구성 패널에서 '트랙라인 설정' 아래의 편집기 열기 버튼을 클릭하여 편집기를 엽니다.

트랙라인 편집기를 사용하기 전에 '표면 트랙 측정' 스텝에 유효한 표면 데이터를 입력했는지 확인하십시오. 유효한 데이터가 없으면 후속 작업을 진행할 수 없습니다.

사용 방법

one 트랙라인 파일 만들기

  1. 편집기 왼쪽 상단에 있는 파일 리스트로 이동한 후 + 새로 만들기를 클릭하여 새 파일을 만듭니다.

  2. 팝업창에서 파일 이름을 입력한 후 확인을 클릭합니다.

    이때, 편집기는 자동으로 스텝에서 입력받고 획득된 이미지를 인터페이스 중앙에 표시합니다.

  3. (선택 사항) 인터페이스의 오른쪽 상단으로 이동하고 스텝 입력 가져오기를 클릭하여 이미지를 업데이트합니다.

  4. (선택사항) 이미지 오른쪽에서 슬라이더를 드래그하여 이미지의 주요 영역을 강조 표시할 뎁스 범위를 설정합니다.

파일을 선택한 후 마우스 오른쪽 버튼 클릭 메뉴를 통해 이름 바꾸기, 복사본 만들기, 삭제 작업을 수행할 수 있습니다.

two 트랙라인 그리기

툴 바의 도구를 사용하여 트랙라인을 그리고 조정합니다.

  • select tool: 선택 도구(Select Tool)는 주로 트랙라인을 선택하고 조정하는 데 사용됩니다.

  • track line drawing tool: 트랙 라인을 그리기 위한 트랙 라인 그리기 도구입니다.

다음 단계에 따라 트랙라인을 그릴 수 있습니다.

  1. '트랙 라인 그리기 도구’track line drawing tool를 선택한 다음 커서를 대상 트랙으로 이동합니다.

  2. 마우스 왼쪽 버튼을 클릭하여 첫 번째 꼭지점을 설정한 다음 커서를 이동하고 마우스 왼쪽 버튼을 계속 클릭하여 다른 꼭지점을 추가합니다.

  3. 마지막으로 오른쪽 버튼을 클릭하여 그리기를 완료합니다.

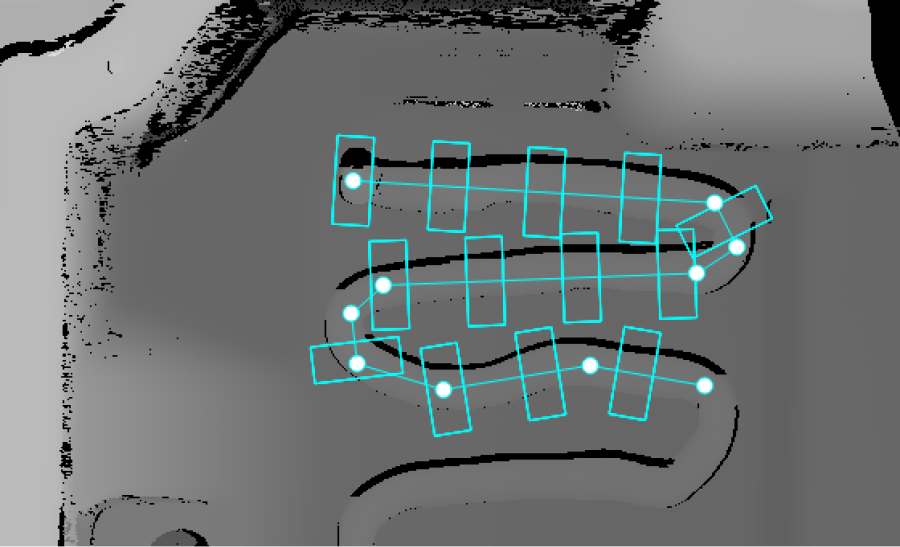

    first line
  • 그려진 트랙라인은 실제 트랙의 중심선에 최대한 가깝고 실제 트랙과 평행해야 합니다.

  • 여러 트랙라인을 그리려면 위 단계를 반복하면 됩니다.

인터페이스의 왼쪽 하단으로 이동하면 '트랙라인 리스트’에서 그려진 트랙라인을 찾을 수 있습니다. 트랙라인을 확장하여 해당 트랙라인의 모든 세그먼트를 보려면 ▶를 클릭하세요. (인접한 두 정점 사이에 세그먼트가 형성됩니다.)

three 트랙라인 조정하기

이미 그린 트랙라인에 대해 라인 이동, 꼭지점 추가/삭제 등의 작업을 수행할 수 있습니다.

구체적인 방법은 다음과 같습니다.

작업 설명

트랙라인 이동하기

  1. '선택 도구’를 클릭한 다음 트랙라인 위에 커서를 놓습니다.

  2. 커서가 move track line가 되면 마우스 왼쪽 버튼을 누른 상태에서 마우스를 드래그하여 트랙라인을 이동합니다.

세그먼트 선택하기

다음 방법 중 하나로 세그먼트를 선택할 수 있습니다.

  • '트랙라인 리스트' 에서 원하는 세그먼트를 선택합니다.

  • 도면 영역에서 '선택 도구’를 선택하고 원하는 세그먼트 위에 커서를 놓습니다. 커서가 select a segment로 변한 후 마우스 왼쪽 버튼을 클릭하여 세그먼트를 선택합니다.

꼭지점 추가하기

  1. '선택 도구’를 클릭하고 대상 세그먼트 위에 커서를 올려 놓습니다.

  2. Ctrl 키를 누르면 커서가 add vertex처럼 됩니다.

  3. 마우스 왼쪽 버튼을 클릭하여 꼭지점을 추가합니다.

꼭지점 삭제하기

  1. '선택 도구’를 클릭합니다.

  2. Alt 키를 길게 누른 다음 대상 꼭지점 위에 커서를 놓습니다. 이때 커서는 delete vertex으로 됩니다.

  3. 마우스 왼쪽 버튼을 클릭하여 꼭지점을 삭제합니다.

four 파라미터 설정

트랙라인을 그리는 동안 트랙라인를 따라 균일한 간격으로 배치된 많은 '작은 네모칸’을 볼 수 있습니다. 각 "작은 네모칸"은 트랙에서 단면 프로파일을 추출하는 데 사용할 수 있습니다.

왼쪽 하단에서 트랙라인을 선택한 후 인터페이스 맨 오른쪽에서 관련 파라미터를 설정할 수 있습니다.

단면 프로파일 설정

단면 프로파일과 관련된 파라미터를 설정하여 프로파일 길이 범위, 프로파일 평균 너비 및 프로파일 간격을 결정합니다.

파라미터 설명

일괄 설정

일괄 설정이 활성화되면 구성된 파라미터가 전체 트랙라인에 적용되며 세그먼트에 대한 파라미터를 설정할 수 없습니다. 기본적으로 활성화되어 있습니다.

트랙라인의 각 세그먼트에 대해 개별적으로 단면 프로파일 파라미터를 설정하려면 일괄 설정을 비활성화하고 '트랙라인 리스트’에서 트랙라인을 확장한 다음 구성할 세그먼트를 선택합니다.

길이

길이는 트랙라인에 수직인 프로파일 범위를 나타냅니다. 단위는 픽셀(px)입니다.

단면 프로파일에 트랙 주변 표면의 일부 포인트가 포함되도록 하려면, 설정 길이를 트랙 너비보다 약간 크게 지정해야 합니다(예: 트랙 너비의 1.5배).

너비

너비는 프로파일에 수직 방향으로 고려되는 픽셀 수를 나타냅니다. 프로파일의 각 포인트는 해당 열에 포함된 픽셀 값의 평균으로 계산됩니다. 단위는 픽셀(px)입니다.

이미지 데이터의 품질이 높으면 너비를 1로 설정하여 평균화가 측정 결과에 미치는 영향을 줄일 수 있습니다.

간격

인접한 프로파일 사이의 거리입니다. 단위는 픽셀(px)입니다.

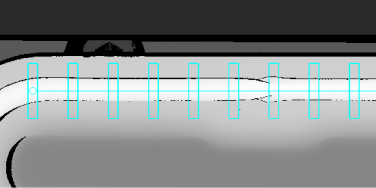

section profile settings

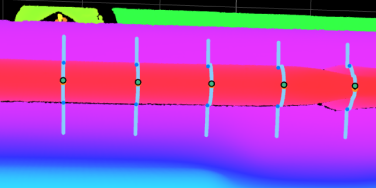

section profiles

트랙라인 설정

'표면 트랙 측정' 스텝의 시각화 출력 결과

위 그림과 같이 트랙라인 편집기에서 설정한 트랙라인을 이용하여 '표면 트랙 측정' 스텝을 실행하여 단면 프로파일(연한 파란색)을 얻을 수 있습니다.

세그먼트 설정

편집기 왼쪽 하단의 '트랙라인 리스트’에서 원하는 트랙라인을 선택하고 expand icon 아이콘을 클릭하여 트랙라인의 세그먼트를 확인합니다.

세그먼트의 시작 포인트종료 포인트의 좌표를 설정하면 해당 위치를 정확하게 조정할 수 있습니다.

디스플레이 영역에서 세그먼트의 종료 포인트를 직접 이동할 수 있습니다. 종료 포인트 위에 커서를 놓고 커서가 point icon로 바뀌면 마우스 왼쪽 버튼을 누른 채 드래그하여 원하는 위치로 이동합니다.
