리스트 값 판정

기능

출력 항목의 반환 결과가 리스트일 경우, 이 스텝을 사용하여 리스트에 있는 각 측정값이 허용 범위 내에 있는지 검사하고 NG 값을 찾아냅니다.

기본 개념

리스트 및 인덱스

  • 리스트 (List)

    리스트는 여러 개의 측정값으로 구성된 구조화된 데이터 모음입니다. 각 측정값은 리스트에서 고정된 위치(순서)를 가지고 있습니다.

  • 인덱스 (Index)

    인덱스는 1부터 시작하며, 순차적으로 증가하면서 리스트 내 각 측정값의 위치를 나타냅니다.

index demo

입력

이 스텝의 입력 데이터는 0차원 데이터여야 합니다. 0차원이 아닌 데이터를 사용하는 경우, 데이터 추출 스텝을 통해 필요한 0차원 데이터를 추출해야 합니다.

파라미터

먼저 리스트에 포함된 각 값이 지정된 허용 범위 내에 있는지 판단하는 기준으로 사용할 판정 모드를 선택합니다. 판정 모드는 사용자 정의 또는 증분 중에서 선택할 수 있습니다.

  • 사용자 정의

    이 경우, 리스트에 포함된 각 측정값에 대해 허용 범위를 설정하고, 해당 값의 적합(OK) 여부를 판정합니다.

  • 증분

    이 경우, 첫 번째 측정값(인덱스 1)에 대한 허용 범위를 설정하면, 리스트의 나머지 값들은 이 범위를 기준으로 일정 간격씩 증가된 범위를 적용하여 각 값이 허용 범위 내에 있는지(OK) 여부를 판정합니다.

판정 모드를 결정한 후 관련 파라미터를 설정할 수 있습니다.

사용자 정의

'평가 모드’가 사용자 정의로 설정된 경우 다음 파라미터를 설정합니다.

파라미터 설명

측정값 개수

스텝에 입력된 리스트에서 측정된 값의 개수를 나타냅니다.

파라미터 값은 리스트에 있는 값의 개수에 맞게 설정되어야 합니다.

허용 범위 설정

리스트의 각 값에 대해 각각 유효 범위를 설정합니다.

편집기를 열기 버튼을 클릭하면 리스트 각 값에 대해 최소값최대값을 설정할 수 있습니다. 최대값과 최소값 항목은 모두 리스트 내 값의 인덱스로 표시됩니다.

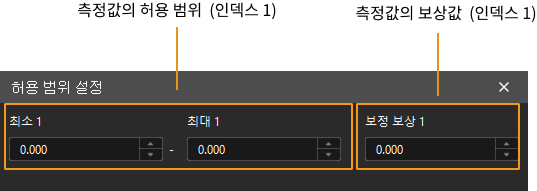

set acceptable range
리스트의 각 값에 대해 보정값을 설정할 수 있습니다. 마찬가지로, 보정값은 리스트에 있는 값의 인덱스로 표시됩니다.

증분

'평가 모드’가 증분으로 설정된 경우 다음 파라미터를 설정합니다.

파라미터 설명

측정값 개수

스텝에 입력된 리스트에서 측정된 값의 개수를 나타냅니다.

파라미터 값은 리스트에 있는 값의 개수에 맞게 설정되어야 합니다.

최소값 1

리스트의 첫 번째 측정값(인덱스 1)에 대한 허용 범위의 하한입니다.

최대값 1

리스트의 첫 번째 측정값(인덱스 1)에 대한 허용 범위의 상한입니다.

증분

첫 번째 측정값의 허용 범위를 기준으로 후속 값의 허용 범위를 결정하기 위해 증분을 적용합니다.

보정 보상

보상 값이 측정 값에 적용되어 보정된 결과를 얻습니다.

출력

출력 항목을 선택하면 실행 후 해당 데이터가 출력됩니다. 실제 측정 요구 사항에 따라 해당 출력 항목을 선택할 수 있습니다.

확장 가능한 출력 항목을 선택한 경우에는 ▶를 클릭하여 확장한 후, 최소값최대값을 설정하여 허용 범위를 결정해야 합니다. 출력값이 유효 범위 내에 있을 경우 측정 항목은 합격(OK)으로, 반대로인 경우에는 불합격(NG)으로 판정됩니다.

출력 항목 설명

리스트

스텝에 입력되는 리스트입니다.

NG 수

리스트에서 NG로 판정된 측정값의 개수입니다.

OK 수

리스트에서 OK로 판정된 측정값의 개수입니다.

NG 인덱스

NG 측정값에 해당되는 인덱스입니다.

NG 값

리스트에 있는 NG 측정값입니다.

최소 NG 인덱스

모든 NG 값 중 가장 작은 NG 값의 인덱스입니다.

최소 NG 값

모든 NG 값 중 가장 작은 NG 값입니다.

최대 NG 인덱스

모든 NG 값 중 가장 큰 NG 값의 인덱스입니다.

최대 NG 값

모든 NG 값 중 가장 큰 NG 값입니다.

오류 분석

  • 각 스텝의 일반적인 오류는 오류 코드 리스트를 참조하시기 바랍니다.

  • 오류 코드가 오류 메시지와 일치하지 않는 경우, 기술 지원팀에 문의하여 도움을 받으시기 바랍니다.
