Mech-MSR의 파라미터 구성 패널

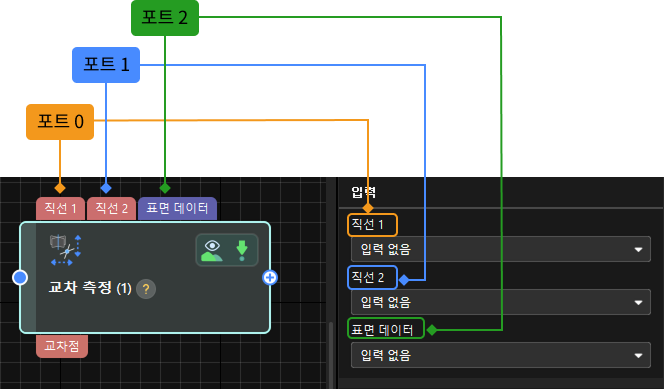

프로젝트 편집 구역에서 스텝을 선택한 후 파라미터 구성 패널에서 스텝의 입력, 파라미터 및 출력을 설정할 수 있습니다.
파라미터 구성 패널 상단에 구체적인 스텝 명칭이 표시됩니다.
'파라미터' 표시줄
파라미터 표시줄에서 실제 특정 요구 사항에 따라 관련 파라미터를 조절하고 선택합니다.
-
파라미터 보기 및 숨기기
마우스 오른쪽 버튼으로 파라미터 표시줄 아래의 임의의 위치를 클릭하고 모두 보기 또는 모두 숨기기 옵션을 선택하여 관련 파라미터를 펼치거나 접습니다.
-
자주 사용되는 파라미터만 표시하기
소프트웨어는 기본 옵션으로 스텝의 자주 사용하는 파라미터만 표시합니다.
모든 파라미터를 펼친 후 마우스 오른쪽 버튼으로 파라미터 표시줄 아래의 임의의 위치를 클릭하고 자주 사용되는 파라미터만 표시하기 옵션을 선택하면 스텝의 자주 사용하는 파라미터만 표시됩니다.
-
모든 파라미터를 표시하기
마우스 오른쪽 버튼으로 파라미터 표시줄 아래의 임의의 위치를 클릭하고 모든 파라미터를 표시하기 옵션을 선택하면 모든 파라미터가 표시됩니다.
'출력' 표시줄
출력 표시줄에서 표시할 측정 항목을 선택하면 스텝은 해당 출력 포트를 추가하고 스텝이 실행된 후 해당 데이터가 출력됩니다. 출력 결과는 결과 전시 구역에 나타납니다.
-
풀다운 할 수 있는 출력 항목
출력 항목을 풀다운 할 수 있는 경우(왼쪽에 ▶ 표시 있음), 옵션을 선택한 후 풀다운 옵션에서 최소값과 최대값을 설정하여 옵션의 유효 범위를 확정해야 합니다. 출력 값이 유효 범위 내에 있을 경우 결과 출력 패널에서 측정 항목이 합격(OK)으로, 반대로인 경우에는 불합격(NG)으로 판정됩니다.
-
측정 항목의 최소값과 최대값을 설정하지 않은 경우 결과 출력 패널의 OK 또는 NG의 판정 결과는 기본값 0을 기준으로 하며 기준값이 없습니다.
-
측정 항목의 유효 범위는 일반적으로 작업물의 설계 도면 및 생산 공예 요구 사항에서 얻을 수 있습니다.
-
-
풀다운 할 수 없는 출력 항목
일반적으로 뎁스 맵, 윤곽선, 특징점 등은 구체적인 측정값 데이터가 없으므로 실제 수요에 따라 선택해 주십시오.
더 알아보기
외부 장치에 스텝의 출력 결과를 전송해야 할 경우 다음과 같은 순서로 관련 가이드를 찾아보십시오.
