결과 획득

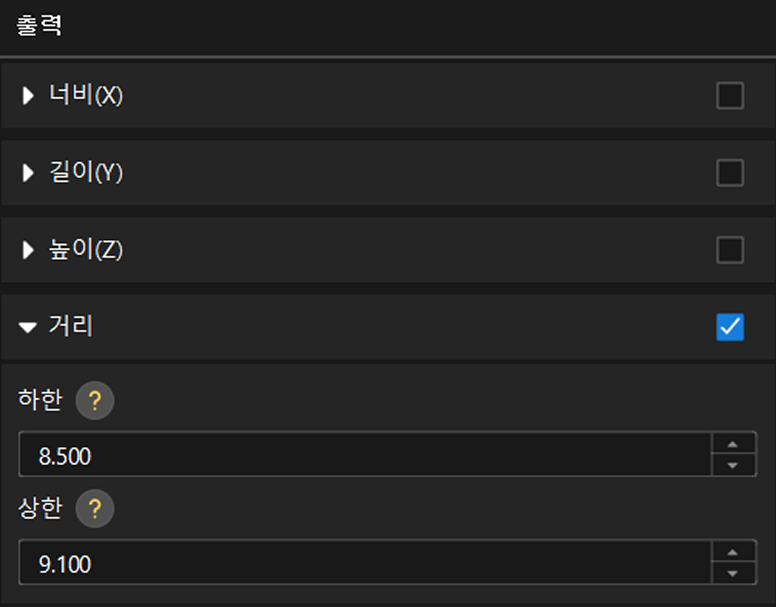

굽힘 판 두께 측정이 완성하면 특징별로 치수 측정 스텝을 선택하고 출력 항목 거리에 허용 범위를 설정합니다.

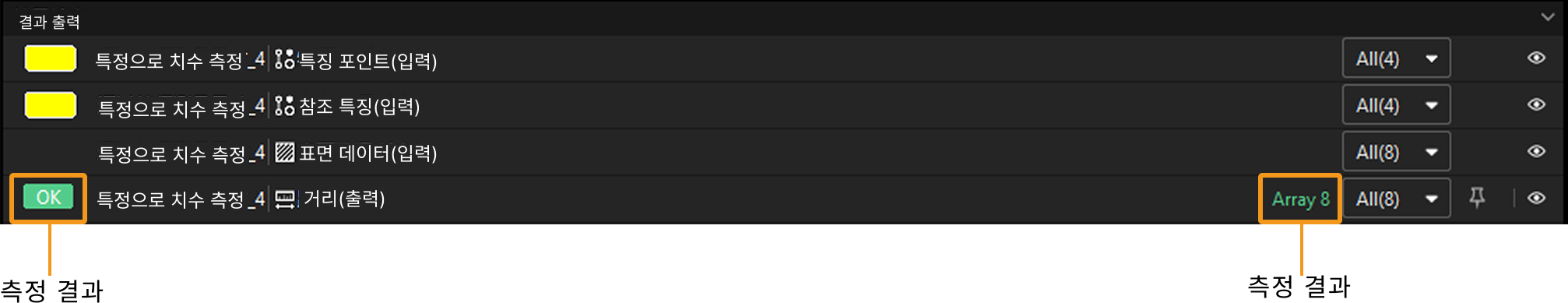

해당 스텝을 실행한 후 결과 출력 패널에서 두께 측정 결과를 얻을 수 있습니다.

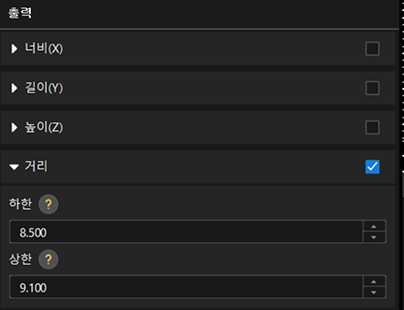

굽힘 판 너비 측정이 완성하면 특징별로 치수 측정 스텝을 선택하고 출력 항목 거리에 허용 범위를 설정합니다.

해당 스텝을 실행한 후 결과 출력 패널에서 너비 측정 결과를 얻을 수 있습니다.

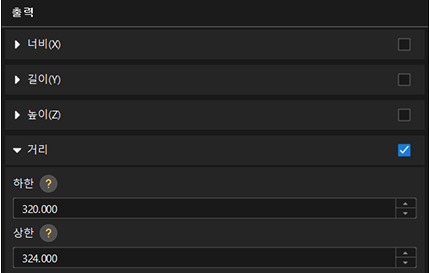

굽힘 판 길이 측정이 완성하면 특징별로 치수 측정 스텝을 선택하고 출력 항목 거리에 허용 범위를 설정합니다.

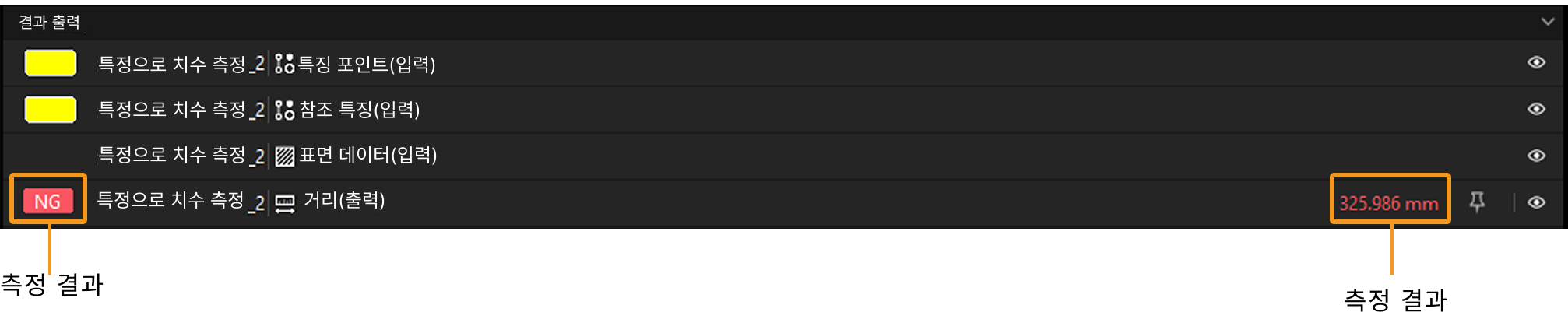

해당 스텝을 실행한 후 결과 출력 패널에서 길이 측정 결과를 얻을 수 있습니다.

굽힘 판 검사 결과는 두께 및 치수 측정 검사 결과에 따라 결정하며, 이는 프로젝트의 종합 품질 판정 결과를 의미합니다. 홈 화면의 툴 바에서 출력 관리 버튼을 클릭하여 프로젝트의 품질 판정 규칙을 설정합니다.

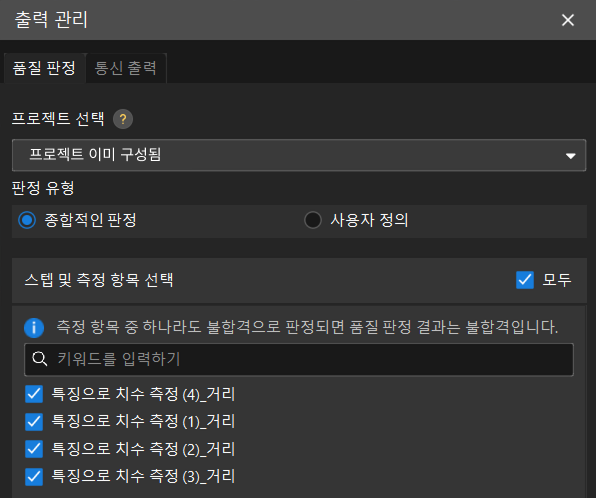

품질 판정 탭에서 해당 프로젝트를 선택한 뒤, 판단 방식을 종합적인 판정으로 설정하고, 위의 네 가지 검사 결과에 해당하는 출력 항목을 선택합니다.

예시:

그런 다음 적용 버튼을 클릭하여 설정을 저장합니다. 프로젝트를 실행하면 프로젝트 편집 구역 왼쪽 상단에 프로젝트 판정 결과가 표시됩니다.

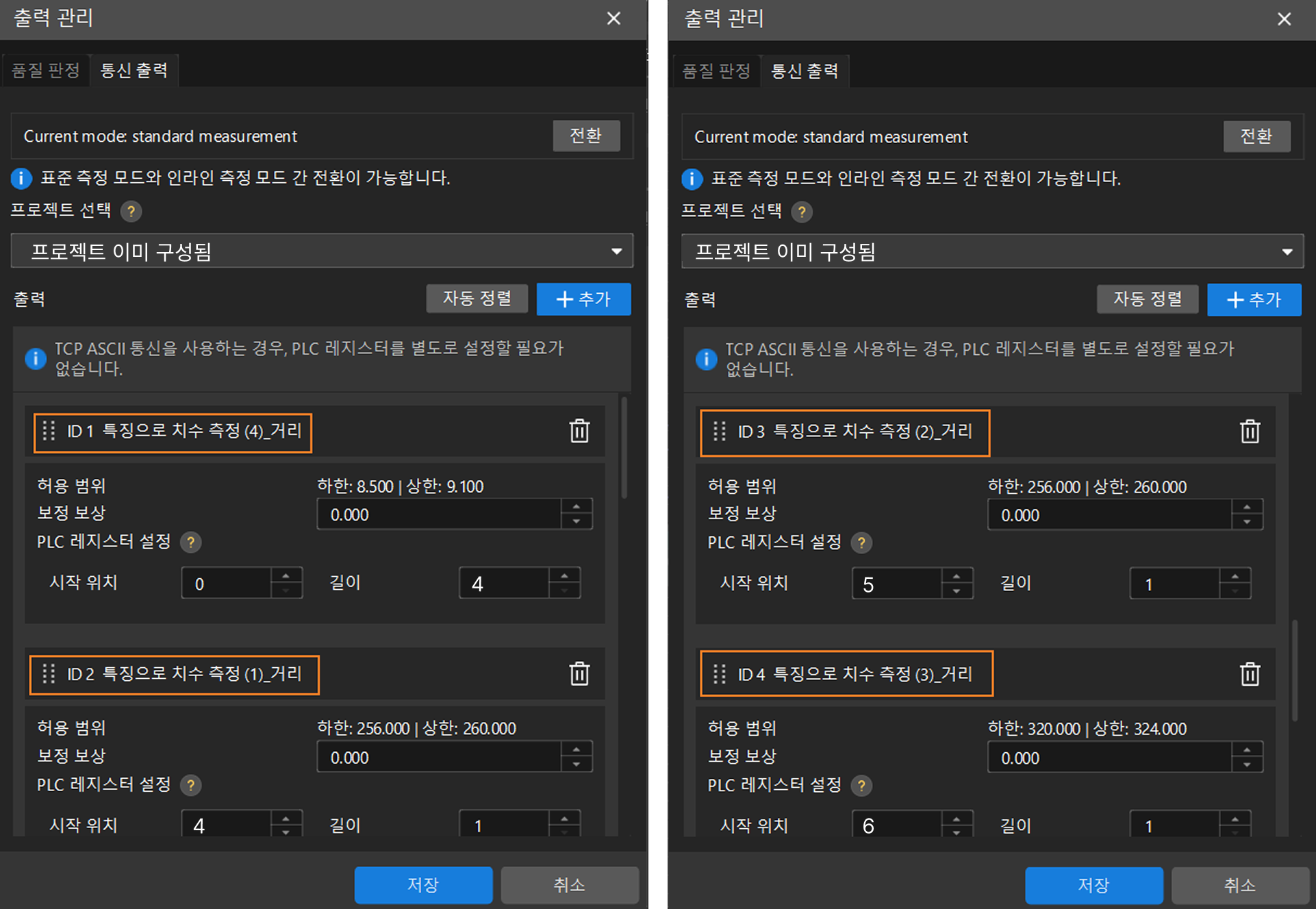

측정 및 검사 결과를 외부 장치로 전송해야 할 경우, 출력 관리 창의 통신 출력 탭에서 관련 설정을 구성할 수 있습니다.

이로써 굽힘 판 두께 및 치수 측정 솔루션 사용 안내가 완료되었습니다.
