특징으로 평면 생성
사용방법

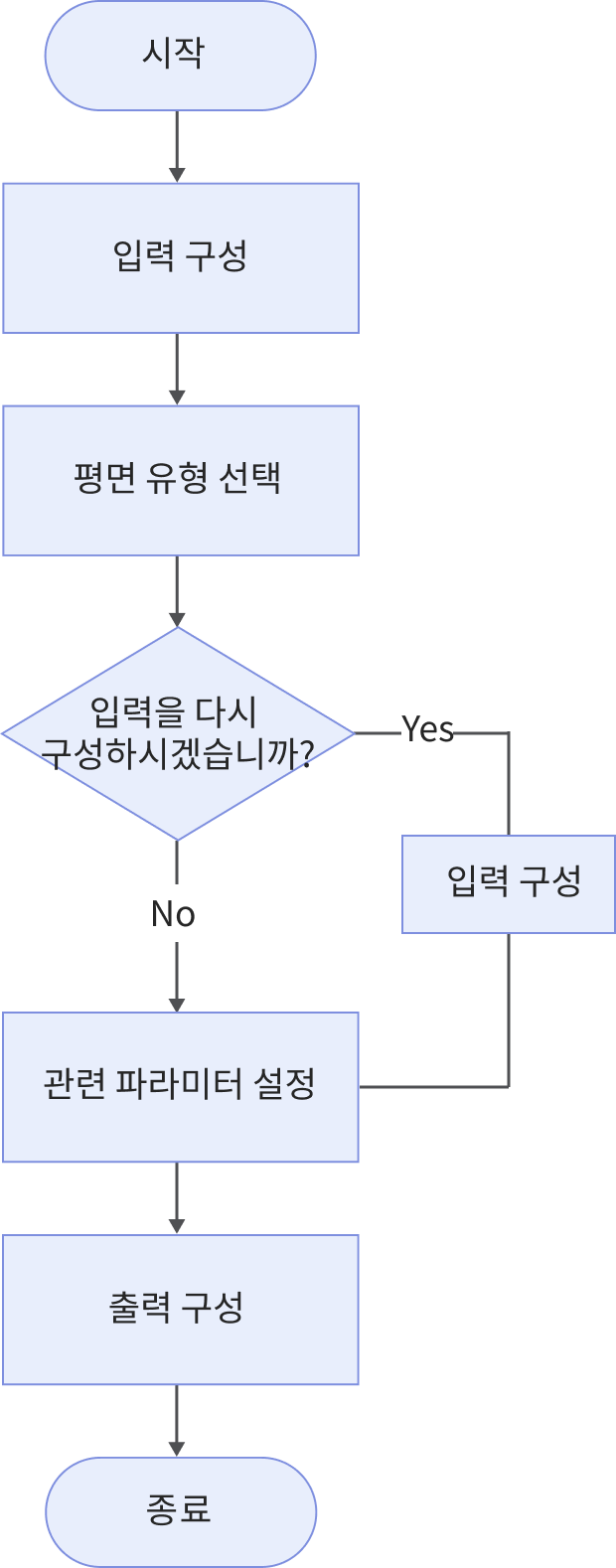

이 스텝의 사용방법은 다음과 같습니다.
-
입력할 데이터 선택합니다. 해당 스텝의 포트를 연결하거나 파라미터 구성 구역의 입력 영역에서 입력할 데이터를 선택합니다.
-
파라미터 섹션에서 평면 유형을 선택하여 생성 방법을 결정하고 입력 섹션에서 데이터를 입력합니다.
-
파라미터 섹션에 기타 파리미터가 있는 경우 필요에 따라 선택하고 조정합니다.
-
출력 표시줄에서 출력 항목 옵션을 선택한 후, 왼쪽에 있는 ▶를 클릭하여 최소값과 최대값을 설정하여 해당 항목의 허용 범위를 결정합니다.
파라미터
평면 유형
파라미터 설명: 평면을 생성하는 방법입니다.
평면의 유형에 따라 스텝에 입력되는 기하학적 특징과 조정해야 하는 파라미터가 달라집니다. 구체적인 내용은 아래와 같습니다.
| 평면 유형 | 입력할 기하학적 특징 | 파라미터 조정 |
|---|---|---|
고정 평면 |
- |
생성할 평면의 고정점 좌표와 법선 벡터를 입력한 후, 스텝 실행 후 해당 점을 지나는 평면을 출력합니다. |
점과 법선으로 이루어진 평면 |
점, 선 |
주어진 선은 생성될 평면의 법선 벡터로 사용됩니다. 스텝 실행 후 지정된 점을 지나는 평면을 출력합니다. 다른 파라미터는 조정하지 않아도 됩니다. |
점과 선으로 이루어진 평면 |
점, 선 |
스텝이 실행된 후, 주어진 점과 평면을 지나는 평면을 출력합니다. 다른 파라미터는 조정하지 않아도 됩니다. |
세 점으로 이루어진 평면 |
점 1, 점 2, 점 3 |
스텝이 실행된 후, 주어진 세 점을 지나는 평면을 출력합니다. 다른 파라미터는 조정하지 않아도 됩니다. |
원으로 이루어진 평면 |
원 |
스텝이 실행된 후, 주어진 원을 지나는 평면을 출력합니다. 다른 파라미터는 조정하지 않아도 됩니다. |
점을 지나 평면에 평행 |
점, 평면 |
스텝이 실행된 후, 주어진 점을 통과하고 평면과 평행한 평면을 출력합니다. 다른 파라미터는 조정하지 않아도 됩니다. |
점과 평면의 수직 평면 |
점 1, 점 2, 평면 |
스텝이 실행된 후, 주어진 두 점을 통과하고 주어진 평면에 수직인 평면을 출력합니다. 다른 파라미터는 조정하지 않아도 됩니다. |
선과 평면의 수직 평면 |
선, 평면 |
스텝이 실행된 후, 주어진 선을 통과하고 주어진 평면에 수직인 평면을 출력합니다. 다른 파라미터는 조정하지 않아도 됩니다. |
두 평면사이의 중간 평면 |
평면 1, 평면 2 |
스텝이 실행된 후, 주어진 두 평면을 절반으로 나누는 평면을 출력합니다. 다른 파라미터는 조정하지 않아도 됩니다. |
출력
출력 항목을 선택하고 스텝에 출력 포트를 추가하면, 스텝 실행 후 해당 데이터가 출력됩니다. 실제 측정 수요에 따라 해당 출력 항목을 선택할 수 있습니다.
|
확장 가능한 출력 항목을 선택한 경우, ▶ 아이콘을 클릭하여 확장한 후 최소값과 최대값을 설정하여 허용 범위를 결정합니다. 출력 값이 허용 범위 내에 있으면 합격(OK), 벗어나면 불합격(NG)으로 판정됩니다. |
| 출력 항목 | 설명 |
|---|---|
X축에 대한 회전 각도 |
평면의 회전 각도는 평면의 법선 벡터가 Y축과 X축을 기준으로 순차적으로 회전하는 각도를 나타냅니다. 먼저 Y축을 기준으로 법선 벡터(0, 0, 1)를 회전한 다음 X축을 기준으로 회전하면 생성된 평면의 법선 벡터가 생성됩니다. |
Y축에 대한 회전 각도 |
|
Z 오프셋 |
생성된 평면과 Z축의 교차점의 Z 값입니다. |
법선 벡터 X |
생성된 평면에 대한 법선의 X 값입니다. |
법선 벡터 Y |
생성된 평면에 대한 법선의 Y 값입니다. |
법선 벡터 Z |
생성된 평면에 대한 법선의 Z 값입니다. |
거리 |
좌표계의 원점에서 평면까지의 거리입니다. |
생성된 평면 |
선택한 평면 유형을 바탕으로 생성된 평면은 다른 스텝의 입력으로 사용할 수 있습니다. |
오류 분석
|
CV-W8305
오류: 유일한 평면을 생성할 수 없습니다.
가능한 원인:
-
평면 유형이 '점과 평면의 수직 평면’으로 설정되었으며, 두 점을 연결하는 선은 입력된 평면에 수직입니다. 따라서 두 점을 연결하는 선을 지나면서 입력 평면에 수직인 평면은 유일하지 않습니다.
-
평면 유형은 '선과 평면의 수직 평면’으로 설정되었으며, 입력된 선은 입력된 평면에 수직입니다. 따라서 입력된 선을 지나면서 입력 평면에 수직인 평면은 유일하지 않습니다.
해결 방법:
-
평면 유형이 '점과 평면의 수직 평면’으로 설정된 경우, 두 점을 연결하는 선이 입력 평면과 수직이 아닌지 확인합니다.
-
평면 유형은 '선과 평면의 수직 평면’으로 설정된 경우, 입력된 선이 입력된 평면과 수직이 아닌지 확인합니다.
