표면 평탄도 측정

현재 최신 버전 (2.1.1)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

기능

이 스텝은 지정된 표면 영역의 평탄도를 측정하는 데 사용됩니다.

사용 방법

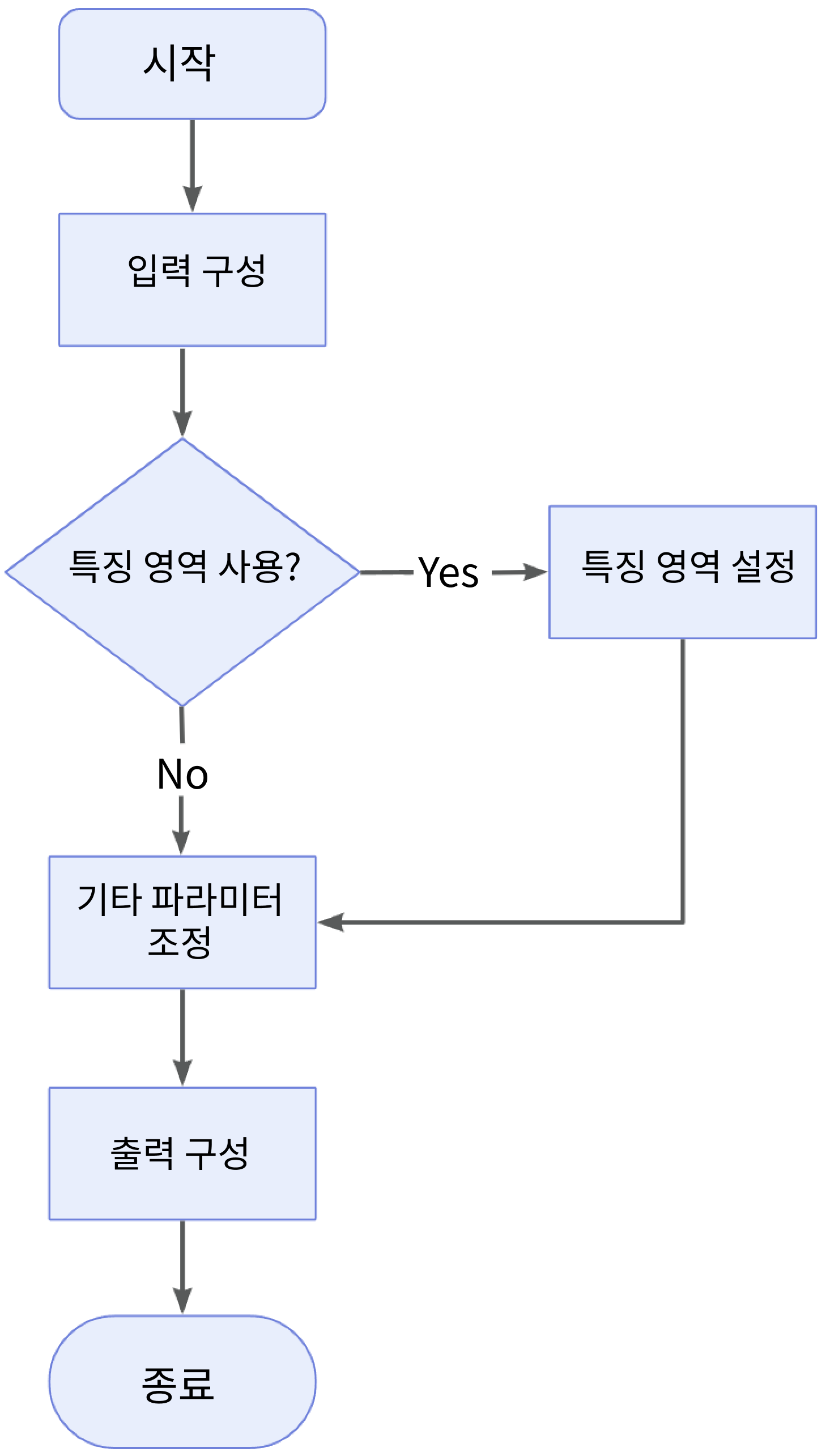

이 스텝의 사용 방법은 다음과 같습니다.

measure surface flatness

  1. 입력된 데이터를 가져옵니다. 해당 스텝의 포트를 연결하거나 파라미터 설정 구역의 입력 표시줄에서 해당 입력 데이터를 선택합니다.

  2. 특징 영역의 사용 여부를 확인합니다.

  3. 기타 파라미터를 설정합니다.

  4. 출력 표시줄에서 출력 항목 옵션을 선택하고 출력 항목 왼쪽에 있는 ▶를 클릭하여 펼친 후 유효 범위 내의 최소값과 최대값을 입력합니다.

  5. 스텝을 실행하고 실행 결과를 확인합니다.

파라미터

파라미터 설명

특징 영역 사용

특징 영역은 처리된 영역을 제한하여 최적의 평면을 피팅하는 데 사용됩니다. 파라미터 옵션을 선택한 후 이 스텝에서는 특징 영역 내부 또는 특징 영역 외부 데이터만 처리합니다.

특징 영역 모드

'특징 영역 사용’을 선택한 후 이 파라미터는 특징 영역의 모드를 설정하는데 사용되며, 즉 평면을 피팅하고 평탄도를 계산하기 위해 특징 구역 내부 데이터를 사용할지 외부 데이터를 사용할지 결정하는 데 사용됩니다.

특징 영역

특징 구역을 설정하고 조정하는 방법에 대한 자세한 내용은 특징 구역 설정 부분을 참조하십시오.

전역 평탄도 모드

해당 파라미터는 표면의 어느 포인트가 전역 평탄도를 계산하는 데 사용되는지 결정합니다.

  • 모든 포인트:

    • 특징 영역이 설정되지 않은 경우 표면의 모든 데이터 포인트를 사용하여 전역 평탄에 피팅하고 평탄도를 계산합니다.

    • 특징 구역이 설정된 경우 특징 구역에 의해 정의된 범위에 따라 전역 평탄에 피팅하고 평탄도를 계산합니다.

  • 단일 평균 포인트: 특징 영역 내 또는 특징 영역 외의 데이터 포인트의 평균 값을 사용하여 전역 평탄을 피팅하고 평탄도를 계산합니다.

    이 옵션을 선택할 때 최소 3개의 특징 영역을 설정해야 하며, 그렇지 않으면 스텝을 실행할 수 없습니다.

데이터 필터링 모드

이 파라미터는 데이터 필터링 방식을 선택하는 데 사용됩니다. 평면을 피팅하고 평탄도를 계산하기 전에 실제 Z값에 따라 데이터 포인트를 필터링합니다.

  • 없음: 데이터 필터링을 진행하지 않습니다.

  • 국부 필터링와 전역 필터링: '국부 필터링’은 특징 영역 설정에 따라 데이터를 필터링하는 것이고 '전역 필터링’은 전역 데이터를 필터링하는 것입니다. 백분위수를 사용하여 데이터 포인트의 Z값 범위를 제한하고 범위에 속하지 않는 데이터 포인트는 필터링됩니다.

    • 높은 백분위수: 데이터 포인트 Z값의 상한에 해당하는 백분위수.

    • 낮은 백분위수: 데이터 포인트 Z값의 하한에 해당하는 백분위수.

      특징 영역을 설정하지 않은 경우, 국부 필터링과 전역 필터링은 모두 전역 데이터를 필터링합니다.

출력

해당 출력 항목을 선택한 후 스텝은 해당 출력 포트를 추가하고 스텝이 실행된 후 해당 데이터가 출력됩니다. 실제 측정 수요에 따라 해당 출력 항목을 선택할 수 있습니다.

출력 항목을 확장할 수 있는 경우(왼쪽에 ▶ 표시 있음), 옵션을 선택하여 확장한 다음 최소값과 최대값을 설정하여 옵션의 유효 범위를 확정해야 합니다. 출력 값이 유효 범위 내에 있을 경우 측정 항목은 합격(OK)으로, 반대로인 경우에는 불합격(NG)으로 판정됩니다.
출력 항목 설명

전역 최소값

전역 평탄 피팅에 관여하는 데이터 포인트에서 전역 피팅 평면까지의 최소 거리입니다.
평면 위의 포인트 거리는 양수이고, 평면 아래의 포인트 거리는 음수입니다.

전역 최대값

전역 평탄 피팅에 관여하는 데이터 포인트에서 전역 피팅 평탄까지의 최대 거리.
평면 위의 포인트 거리는 양수이고, 평면 아래의 포인트 거리는 음수입니다.

전역 평탄도

전역 피팅 평면의 평탄도는 전역 최대값과 전역 최소값의 차이입니다.

전역 최소점

전역 최소값에 해당하는 포인트입니다.

전역 최대점

전역 최대값에 해당하는 포인트입니다.

전역 평균점

전역 평탄 피팅에 관련된 모든 데이터 포인트의 평균점입니다.

전역 중간점

전역 평탄 피팅에 관련된 모든 데이터 포인트의 중간점입니다.

전역 피팅된 평면

피팅된 전역 평면.

국부 최소값

각 국부 평면의 피팅과 관련된 데이터 포인트로부터 피팅된 국부 평면까지의 최소 거리입니다.
평면 위의 포인트 거리는 양수이고, 평면 아래의 포인트 거리는 음수입니다. 출력한 '국부 최소값’의 수는 피팅된 국부 평면의 수와 일치합니다.

국부 최대값

각 국부 평면의 피팅과 관련된 데이터 포인트로부터 피팅된 국부 평면까지의 최대 거리입니다.
평면 위의 포인트 거리는 양수이고, 평면 아래의 포인트 거리는 음수입니다. 출력한 '국부 최대값’의 수는 피팅된 국부 평면의 수와 일치합니다.

국부 평탄도

국부 피팅 평면의 평탄도는 국부 최대값과 국부 최소값의 차이입니다.

국부 최소점

각 국부 최소점에 해당하는 포인트.

국부 최대점

각 국부 최대점에 해당하는 포인트.

국부 평균점

각 국부 평면의 피팅과 관련된 데이터 포인트의 평균 포인트.

국부 중심점

각 국부 평면의 피팅과 관련된 데이터 포인트의 중앙값.

국부 피팅된 평면

피팅된 각 국부 평면.

오류 분석

  • 각 스텝의 일반적인 오류는 오류 코드 리스트를 참조하시기 바랍니다.

  • 오류 코드와 오류 메시지가 일치하지 않을 경우, 기술 지원에 문의하여 도움을 받으시기 바랍니다.

CV-W3103

오류 : '낮은 백분위수’의 값이 '높은 백분위수’의 값보다 크거나, 두 값 중 하나가 [0, 1] 범위에 있지 않습니다.

가능한 원인 : 백분위수가 0~100% 범위에 없거나 낮은 백분위수가 높은 백분위수보다 큽니다.

해결 방법 : 백분위수가 0~100% 범위에 있고 낮은 백분위수가 높은 백분위수보다 작도록 재설정합니다.

CV-W3104

오류: 선택한 데이터 필터링 모드가 유효하지 않습니다.

해결 방법: 파라미터 드롭다운 리스트에서 유효한 데이터 필터링 모드를 선택합니다.

CV-W3105

오류: 전역 평면에 피팅 하는 데 실패했습니다.

가능한 원인:

  • '전역 평탄도 모드’가 '단일 평균 포인트’로 설정되면 특징 영역 데이터 포인트의 수량이 3보다 작게 설정됩니다.

  • '전역 평탄도 모드’가 '모든 포인트’로 설정되면 특징 영역 데이터 포인트의 수량이 3보다 작게 설정됩니다.

해결 방법:

  • '전역 평탄도 모드’를 '단일 평균 포인트’로 설정할 경우 특정 영역의 데이터 포인트의 수량이 3 이상이 되도록 특정 영역을 조정하거나 추가합니다.

  • '전역 평탄도 모드’를 '모든 포인트’로 설정할 경우 특정 영역 데이터 포인트의 수량이 3 이상이 되도록 특정 영역을 조정하거나 추가합니다.
