구조광 3D 카메라

현재 최신 버전 (2.1.1)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

기능

이 스텝은 구조형 광 3D 카메라를 제어하여 데이터를 획득하거나, 로컬에 저장된 데이터를 불러옵니다.

일반적으로 Mech-MSR 프로젝트는 Mech-Eye 산업용 3D 카메라(이하 '카메라')에 연결하여 이미지 데이터를 획득하는 스텝부터 시작됩니다.

사용 방법

이 스텝의 사용 방법은 다음과 같습니다.

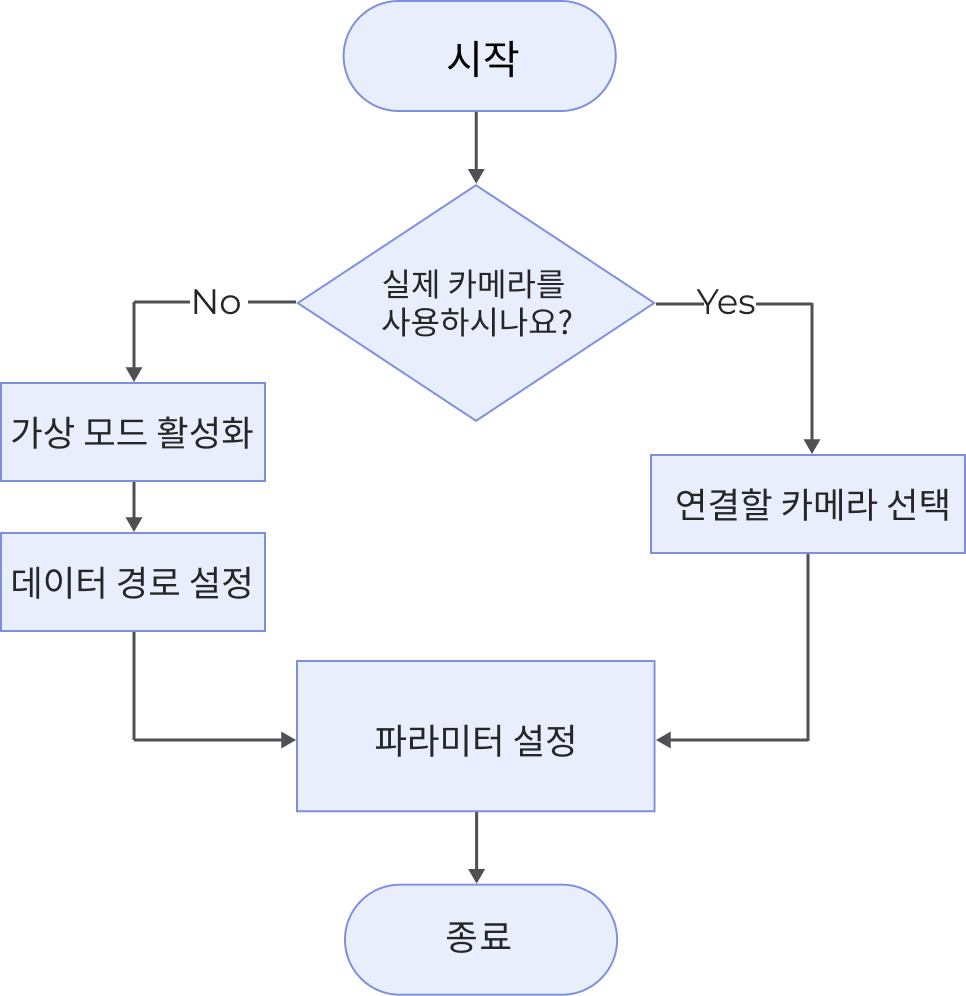

structured light 3d camera workflow
  1. 실제 카메라를 사용할지, 아니면 로컬에 저장된 데이터를 로드할지를 결정합니다.

  2. 실제 요구에 맞게 카메라에 연결하거나 로컬 데이터 경로를 선택합니다.

  3. 파라미터를 설정합니다.

  4. 스텝을 실행하고 실행 결과를 확인합니다.

실제 카메라를 사용하는 경우

사용 절차

  1. 구조광 3D 카메라 스텝을 프로젝트 편집 구역으로 드래그합니다.

  2. 파라미터 패널의 카메라 ID에서 카메라 선택을 클릭하여 사용할 카메라 및 캘리브레이션 파라미터 그룹 선택 페이지에 들어갑니다.

  3. 카메라 리스트에서 연결할 카메라를 찾아 카메라 ID에 커서를 놓고 3d laser profiler icon를 클릭하여 카메라에 연결합니다.

    3d laser profiler icon에서 3d laser profiler icon 1로 되면 카메라 연결이 성공했음을 의미합니다.
  4. 카메라가 성공적으로 연결된 후 캘리브레이션 파라미터 그룹의 드롭다운 리스트에서 캘리브레이션 파라미터 그룹을 선택하고 확인 버튼을 클릭합니다. 일부 파라미터는 파라미터 패널에서 자동으로 업데이트됩니다.

  5. 파라미터를 설정합니다.

  6. 이 스텝을 실행하면 카메라에 연결하여 데이터를 획득할 수 있습니다.

로컬 데이터 로드

준비 작업

카메라를 사용하여 데이터를 획득하고 저장합니다. 관련 내용은 데이터 획득 및 확인 및 와 데이터 저장을 참조하세요.

사용 절차

  1. 구조광 3D 카메라 스텝을 프로젝트 편집 영역으로 드래그한 다음, 파라미터 패널에서 가상 모드를 활성화합니다.

  2. 데이터 경로 파라미터 아래에 있는 3d laser profiler flod icon를 클릭합니다.

  3. 팝업 창에서 데이터를 저장할 폴더를 선택하고 폴더 선택 버튼을 클릭합니다.

    • 가상 모드에서는 이미지 파일의 이름과 형식은 아래 요구 사항을 충족해야 하며, 컬러 맵과 뎁스 맵은 동일한 이미지 번호를 가져야 합니다.

      • 컬러 맵 : rgb_image_xxxx.jpg

      • 뎁스 맵 : depth_image_xxxx.png

    • 다음 조건을 충족하면 가상 카메라 도우미가 자동으로 실행되어 이미지 데이터 선택을 도와줍니다.

      • 데이터 경로에서 경로를 입력하지 않았습니다.

      • 선택한 폴더에 여러 개의 데이터 세트가 있습니다.

      • 선택한 폴더에 컬러 맵, 뎁스 맵 또는 내부/외부 파라미터 데이터가 없습니다.

        가상 카메라 도우미 창에서 데이터 경로를 선택해야 합니다.

        1. 파라미터 그룹 경로를 선택하세요. 그런 다음 확인 버튼을 클릭하면 "카메라 파라미터 그룹이 업데이트되었습니다"라는 메시지가 나타납니다.

        2. 뎁스 맵과 컬러 맵의 경로를 순서대로 선택합니다. 선택한 후 확인을 클릭합니다.

  4. 파라미터를 설정합니다.

  5. 이 스텝을 실행하면 로컬에 저장된 데이터를 로드할 수 있습니다.

파라미터

파라미터 설명

카메라 유형

Mech-Eye만 지원됩니다. 즉, Mech-Eye 산업용 3D 카메라만 사용할 수 있습니다.

가상 모드

기본적으로 비활성화되어 있습니다. 로컬 데이터로 프로젝트를 실행해야 하는 경우, 가상 모드를 활성화하고 관련 파라미터를 설정할 수 있습니다.

카메라 ID

연결할 카메라 ID를 결정합니다. 카메라 선택 버튼을 클릭하여 연결할 카메라를 선택합니다. 자세한 내용은 작업 절차 섹션을 참조하세요.

카메라 모델

사용 중인 카메라 모델입니다. 자세한 내용은 카메라 모델 섹션을 참조하세요.

캘리브레이션 파라미터 그룹

선택된 카메라에서 사용되는 캘리브레이션 파라미터 그룹입니다.

파라미터 그룹

Mech-Eye Viewer에서 구성한 파라미터 그룹을 의미하며, 카메라는 이 그룹의 파라미터를 기반으로 데이터를 수집합니다.

카메라 재연결 횟수

스텝 실행 시 카메라 연결에 실패하면, 이 파라미터는 소프트웨어가 카메라에 재연결을 시도하는 최대 횟수를 지정하는 데 사용됩니다.

기본값 : 3

시스템은 카메라 하트비트 감지 메커니즘을 활성화하여, 백그라운드에서 카메라의 연결 상태를 지속적으로 모니터링합니다. 카메라 연결이 끊어진 것으로 감지되면, 시스템은 최대 5회까지 자동으로 재연결을 시도합니다. 이 모니터링 및 재연결 프로세스는 카메라 재연결 횟수 파라미터의 영향을 받지 않습니다.

IP 주소

카메라의 IP 주소입니다.

이 파라미터는 카메라 연결 시 자동으로 업데이트됩니다. 수정하지 마십시오. 수정할 경우 카메라 연결이 끊어질 수 있습니다.

타임아웃(Timeout)

이 파라미터는 카메라가 데이터를 수신한 후, 클라이언트로 전송하기까지 허용되는 최대 응답 시간(ms)을 설정하는 데 사용됩니다. 타임아웃에는 아래 두 가지 유형이 있습니다.

  • 제한 시간 내에 카메라가 성공적으로 연결되지 못했습니다.

  • 제한 시간 내에 카메라가 성공적으로 데이터를 캡처하지 못했습니다.

기본값 : 10000ms

캡처 횟수

이 파라미터는 카메라가 제한 시간 내에 이미지를 캡처하지 못할 경우, 이미지를 캡처하기 위해 시도하는 총 횟수를 설정하는 데 사용됩니다.

투영 파라미터 자동 계산

직교 투영을 통해 포인트 클라우드를 표면 데이터(뎁스 맵 및 광도 이미지 포함)로 변환할 수 있습니다. 이 파라미터를 선택하면 스텝이 실행될 때마다 투영 관련 파라미터가 자동으로 계산되어 계산 비용이 증가합니다.

투영 파라미터는 아래와 같습니다.

  • 해상도

    투영 후 이미지의 X축과 Y축 해상도, 즉 X 또는 Y 방향으로 두 이웃 점 사이의 거리입니다.

  • Min X

    이 값보다 작은 X 값을 가진 점은 투영 과정에서 삭제됩니다.

  • Min Y

    이 값보다 작은 Y 값을 가진 점은 투영 과정에서 삭제됩니다.

  • Max X

    이 값보다 큰 X 값을 가진 점은 투영 과정에서 삭제됩니다.

  • Max Y

    이 값보다 큰 Y 값을 가진 점은 투영 과정에서 삭제됩니다.

  • Z 방향 평행이동

    각 데이터 포인트의 Z 좌표를 Z축을 따라 지정된 거리만큼 이동시킵니다.

'가상 모드’에서만 표시되는 파라미터

파라미터 설명

플레이백 모드

이 파라미터는 이미지의 읽기 모드를 지정하는 데 사용됩니다.

값 리스트

  • 플레이백 모드(기본값) : 폴더에 있는 이미지 순서대로 이미지를 읽습니다.

  • 하나 반복 : 현재 이미지를 반복해서 읽습니다.

  • 모두 반복 : 폴더에 있는 모든 이미지를 순서대로 읽고, 마지막 이미지를 읽은 후 처음 이미지로 돌아가 반복하여 계속 읽습니다.

  • 랜덤 : 이미지를 랜덤으로 읽습니다.

실제 수요에 따라 이미지 데이터의 읽기 모드를 선택하십시오.

현재 프레임 이름

이 파라미터는 현재 이미지의 명칭을 표시하는 데 사용됩니다.

출력

이 스텝의 출력은 뎁스 맵과 광도 이미지를 포함한 표면 데이터로, 다른 스텝의 입력으로 사용될 수 있습니다.

오류 분석

  • 각 스텝의 일반적인 오류는 오류 코드 리스트를 참조하시기 바랍니다.

  • 오류 코드와 오류 메시지가 일치하지 않을 경우, 기술 지원팀에 문의하여 도움을 받으시기 바랍니다.

CV-E0201

오류 : 카메라에 연결하지 못했습니다.

가능한 원인:

  1. 카메라, IPC, 라우터/스위치의 케이블 연결이 비정상입니다.

  2. 방화벽 또는 바이러스 백신 소프트웨어가 종료되지 않았습니다.

  3. 카메라의 IP 주소가 변경되었습니다.

  4. 컴퓨터의 여러 이더넷 포트가 동일한 서브넷 내 IP 주소를 사용하고 있습니다.

해결 방법:

  1. 케이블이 올바르게 연결되어 있는지 확인하세요.

  2. 컴퓨터 방화벽을 비활성화하거나 Mech-MSR을 컴퓨터 방화벽 허용 목록에 추가한 다음, 바이러스 백신 소프트웨어를 비활성화하세요.

  3. 카메라 IP 주소가 올바른지 확인합니다.

  4. 카메라 연결에 사용되지 않는 컴퓨터의 다른 이더넷 포트를 비활성화한 후, Mech-MSR을 다시 실행하고 카메라를 재연결하세요.

여전히 카메라가 감지되지 않으면, 카메라의 전원을 껐다가 다시 켜보세요.

CV-E0202

오류 : 카메라 XXX에 액세스 권한이 없습니다.

해결 방법 : 로그를 확인하여 네트워크 또는 카메라의 펌웨어가 모두 정상인지 확인한 후 다시 시도하세요. 문제가 지속되면 기술 지원팀에 문의하세요.

CV-E0203

오류 : 카메라를 연결할 수 없습니다: XXX. 카메라가 응답하지 않습니다.

가능한 원인 : 카메라 IP 및 포트가 올바르지 않습니다.

해결 방법 : 카메라 IP 및 포트가 올바른지 확인합니다.

CV-E0204

오류 : 카메라를 연결할 수 없습니다: XXX. 카메라는 GenICam 인터페이스를 통해 타사 소프트웨어로 연결됩니다.

해결 방법 : 카메라가 GenICam 인터페이스를 통해 타사 소프트웨어로 연결되지 않도록 합니다.

CV-E0205

오류 : 현재 버전의 카메라 펌웨어는 지원되지 않습니다.

해결 방법 : Mech-Eye Viewer를 사용하여 카메라와 연결하기 전에 카메라 펌웨어 버전을 업그레이드하세요.

CV-E0206

오류 : 내부 오류로 인해 데이터 획득 장치를 초기화할 수 없습니다.

해결 방법 : 기술 지원팀에 문의하시기 바랍니다.

CV-E0207

오류 : 데이터 획득 장치가 연결되어 있지 않습니다.

해결 방법 : 먼저 장치와 연결합니다.

CV-E0208

오류 : 데이터 획득 장치 연결에 실패하였습니다.

해결 방법:

  • 장치를 사용할 수 있는지 확인합니다.

  • IPC와 데이터 획득 장치가 동일한 서브넷에 있는지 확인합니다.

  • 데이터 획득 장치를 점유 중인 모든 소프트웨어를 종료합니다.

  • 방화벽이 차단하고 있지 않은지 확인 또는 Mech-MSR을 방화벽 화이트리스트에 추가하세요.

CV-E0211

오류 : 내부 오류로 인해 데이터 획득 장치의 파라미터를 초기화할 수 없습니다.

해결 방법 : 기술 지원팀에 문의하시기 바랍니다.

CV-E0212

오류: 내부 오류가 발생했습니다.

해결 방법 : 기술 지원팀에 문의하시기 바랍니다.

CV-E0213

오류: 내부 오류로 인해 파일에서 카메라 파라미터를 읽지 못했습니다.

해결 방법 : 기술 지원팀에 문의하시기 바랍니다.

CV-E0214

오류: 내부 오류로 인해 카메라 파라미터를 파일에 쓰지 못했습니다.

해결 방법 : 기술 지원팀에 문의하시기 바랍니다.

CV-E0215

오류 : 카메라가 뎁스 맵 또는 컬러 맵을 획득하지 못했습니다.

가능한 원인:

  • 네트워크 연결에 문제가 발생했습니다.

  • '타임아웃' 파라미터 설정에 문제가 있습니다.

해결 방법:

  • 해결 방법 : 네트워크 연결이 정상인지 확인합니다.

  • '타임아웃' 파라미터를 조정합니다.

  • 소프트웨어나 카메라를 다시 시작합니다.

  • 문제가 지속되면 기술 지원팀에 문의하세요.

CV-E0216

오류 : 이미지 후처리 과정에서 오류가 발생했습니다.

가능한 원인 : 컬러 맵의 크기와 뎁스 맵의 크기가 일치하지 않습니다.

해결 방법 : 카메라의 파라미터 설정을 확인한 후, 이미지 데이터를 다시 획득해 보세요. 문제가 지속될 경우, 기술 지원팀에 문의하시기 바랍니다.

CV-E0217

오류 : 카메라를 통해 획득한 이미지의 크기가 외부 파라미터 파일에 있는 이미지의 크기와 일치하지 않습니다.

가능한 원인 : 카메라 파라미터 설정이 잘못되었습니다.

해결 방법 : 카메라의 파라미터 설정을 확인한 후, 이미지 데이터를 다시 획득해 보세요. 문제가 지속될 경우, 기술 지원팀에 문의하시기 바랍니다.

CV-E0218

오류 : 수신된 모든 뎁스 값이 포함된 이미지 데이터는 NaN입니다.

가능한 원인:

  1. 카메라 노출이 부족합니다.

  2. 대상 물체가 카메라의 작업 거리 밖에 있습니다.

  3. 카메라 위치가 올바르지 않습니다.

해결 방법:

  1. 카메라 노출 설정을 조정하거나 조명을 높입니다.

  2. 대상 물체가 카메라의 작업 거리 내에 있는지 확인합니다.

  3. 카메라의 위치를 조정합니다.

CV-E0261

오류 : 데이터 획득 장치 연결에 실패하였습니다.

가능한 원인:

  1. 데이터 획득 장치가 IPC에 연결되어 있지 않습니다.

  2. 입력한 IP 주소가 Mech-Eye 장치와 일치하지 않습니다.

해결 방법:

  1. 데이터 획득 장치가 IPC에 연결되어 있는지 확인합니다.

  2. 입력한 IP 주소가 Mech-Eye 장치와 일치하는지 확인합니다.

CV-E0262

오류 : 데이터 획득 장치가 오프라인 상태입니다.

가능한 원인 : 네트워크 연결에 실패했습니다.

해결 방법 : 네트워크 연결이 정상인지 확인합니다.

CV-E0263

오류 : 이 작업은 지원되지 않습니다.

가능한 원인:

  1. 카메라 펌웨어 버전이 Mech-Eye API과 일치하지 않습니다.

  2. 현재 사용하고 있는 카메라는 이 작업을 지원하지 않습니다.

해결 방법:

  1. 펌웨어 버전이 소프트웨어 버전과 일치하는지 확인합니다.

  2. 사용할 카메라가 수행할 작업을 지원하는지 확인합니다.

CV-E0264

오류: 입력한 파라미터 값이 유효 범위 내에 있지 않습니다.

해결 방법 : 입력한 파라미터 값이 유효 범위 내에 있는지 확인합니다.

CV-E0265

오류 : 소프트웨어 내부 오류가 발생했습니다.

가능한 원인: Mech-MSR 소프트웨어 내부에 알 수 없는 오류가 발생하였습니다.

해결 방법: 카메라를 다시 시작하고 재연결합니다. 문제가 계속되면 기술 지원에 문의하시기 바랍니다.

CV-E0266

오류: 이미지 데이터가 비어 있습니다.

해결 방법: 카메라를 다시 시작하고 재연결합니다. 문제가 계속되면 기술 지원에 문의하시기 바랍니다.

CV-E0267

오류 : 소프트웨어 내부 오류가 발생했습니다.

가능한 원인: Mech-MSR 소프트웨어 내부에 알 수 없는 오류가 발생하였습니다.

해결 방법: 카메라를 다시 시작하고 재연결합니다. 문제가 계속되면 기술 지원에 문의하시기 바랍니다.

CV-E0268

오류: 내부 오류로 인해 파일 읽기 또는 쓰기 작업을 실행하지 못했습니다.

해결 방법 : 기술 지원팀에 문의하시기 바랍니다.

CV-E0269

오류 : 현재 작업 시간이 초과되었습니다.

가능한 원인 : 데이터를 검색하거나 데이터 획득 장치에 연결하는 데 걸리는 시간이 설정된 '타임아웃’을 초과했습니다.

해결 방법:

  • Mech-MSR에서 이미지 데이터를 정상적으로 검색할 수 있는지 확인합니다.

  • '타임아웃’을 적절하게 설정합니다.

CV-E0270

오류: 데이터 획득 장치에서 내부 오류가 발생했습니다.

해결 방법: 카메라를 다시 시작하고 재연결합니다. 문제가 계속되면 기술 지원에 문의하시기 바랍니다.

CV-E0271

오류: 데이터 획득 장치에서 내부 오류가 발생했습니다.

해결 방법: 카메라를 다시 시작하고 재연결합니다. 문제가 계속되면 기술 지원에 문의하시기 바랍니다.

CV-E0273

오류: 내부 오류로 인해 데이터 획득 장치 연결에 실패하였습니다.

해결 방법 : 기술 지원팀에 문의하시기 바랍니다.

CV-E0274

오류: 내부 오류로 인해 데이터 획득 장치 연결에 실패하였습니다.

해결 방법 : 기술 지원팀에 문의하시기 바랍니다.

CV-E0275

오류: 데이터 획득 장치에서 내부 오류가 발생했습니다.

해결 방법: 카메라를 다시 시작하고 재연결합니다. 문제가 계속되면 기술 지원에 문의하시기 바랍니다.

CV-E0276

오류: 데이터 획득 장치에서 내부 오류가 발생했습니다.

해결 방법: 카메라를 다시 시작하고 재연결합니다. 문제가 계속되면 기술 지원에 문의하시기 바랍니다.

CV-E0277

오류 : 소프트웨어 내부 오류가 발생했습니다.

가능한 원인: Mech-MSR 소프트웨어 내부에 알 수 없는 오류가 발생하였습니다.

해결 방법: 카메라를 다시 시작하고 재연결합니다. 문제가 계속되면 기술 지원에 문의하시기 바랍니다.

CV-E0278

오류: 내부 오류로 인해 데이터 획득 장치 연결에 실패하였습니다.

해결 방법 : 기술 지원팀에 문의하시기 바랍니다.

CV-E0279

오류: 카메라가 이미 사용 중이어서 연결할 수 없습니다.

가능한 원인 : 카메라가 현재 다른 IPC에 연결되어 있습니다.

해결 방법 : 연결을 시도하기 전에 카메라가 다른 IPC에 연결되어 있지 않은지 확인합니다.
