표면 데이터 저장

기능

이 스텝은 선택한 파일 형식의 표면 데이터를 지정된 경로에 저장하는 데 사용됩니다.

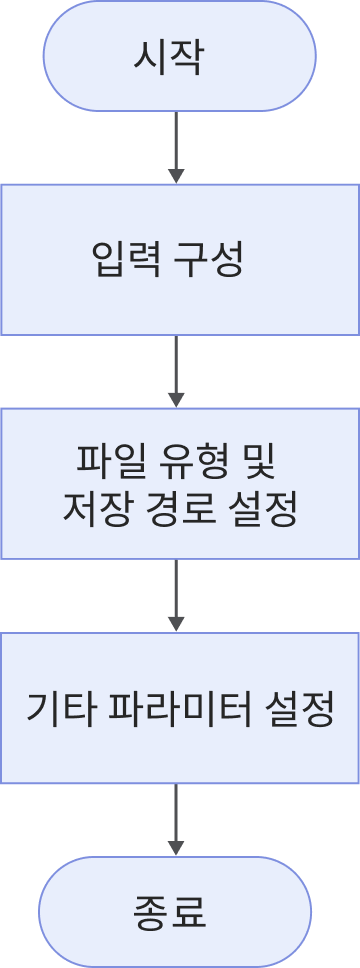

이 스텝의 사용 방법은 다음과 같습니다.

입력할 데이터를 선택합니다. 프로젝트 편집 구역에서 해당 스텝의 포트를 연결하거나 파라미터 설정 구역의 입력 패널에서 해당 입력 데이터를 선택합니다.
저장할 데이터의 파일 유형과 저장 경로를 설정합니다.
기타 파라미터를 설정합니다.
스텝을 실행하면 지정한 경로에 저장된 파일을 확인할 수 있습니다.

설명

저장 유형

표면 데이터를 저장할 파일 유형을 선택합니다.

값 리스트 : MRAW 파일(.mraw), PLY 파일(.ply)

저장 경로

파일이 저장될 경로입니다.

사용자 정의 이미지 파일 접두사

이미지 파일 이름에 대한 사용자 정의 접두사를 설정하는 데 사용됩니다.

공간 부족 시 자동으로 이전 데이터를 삭제

이미지 데이터를 저장할 때 디스크 공간이 부족하면 시스템이 자동으로 오래된 데이터를 삭제합니다.

메뉴 바에서 설정 > 옵션 을 선택하고 일반 설정에서 최소 남은 디스크 용량(기본값 5GB)의 임계값을 설정합니다.

법선 벡터 검색 반경

법선 벡터를 계산할 때, 설정된 검색 반경인 원 내의 점들이 사용됩니다. 단위는 밀리미터(mm), 기본값은 1.000입니다.

커널 반경 크기

법선 벡터를 계산할 때, 설정된 커널 반경의 두 배인 변을 가진 정사각형 내의 점들이 사용됩니다. 단위는 픽셀(px)이고, 기본값은 5입니다.

각 스텝의 일반적인 오류는 오류 코드 리스트를 참조하시기 바랍니다.

문제 증상

표면 데이터 저장에 실패하며, "MRAW 파일로 저장 실패 : 압축 오류"라는 오류 메시지가 나타납니다.

가능한 원인

현재 사용 중인 Windows 10 버전은 1903 이전 버전입니다.

해결 방법

다음 단계에 따라 문제를 해결합니다.

Windows 버전 확인 : 설정에서 menu:'시스템'['정보']를 클릭하여 Windows 사양에서 버전을 확인합니다.
- 버전이 Windows 10 1903 이상인 경우 기술 지원팀에 문의하세요.
- Windows 10 1903 이전 버전인 경우 아래 단계를 계속 진행하세요.
제어판을 열고 시계 및 지역 지역을 클릭합니다. 지역 창에서 관리자 옵션 탭으로 이동한 후, 시스템 로캘 변경을 클릭합니다. 팝업된 지역 설정 창에서 '베타: 전 세계 언어 지원을 위해 유니코드 UTF-8 사용' 옵션을 선택한 후, 확인 버튼을 클릭합니다.
컴퓨터를 다시 시작하여 변경 사항을 적용합니다.
