표면 특징으로 치수 측정

기능 설명

이 스텝에서는 특징점을 정하고 두 점 사이의 너비(X축), 길이(Y축), 높이(Z축), 거리, 중심점 X/Y/Z 좌표 등을 측정합니다.

사용방법

이 스텝의 사용 프로세스는 다음과 같습니다.

입력된 데이터를 가져옵니다. 해당 스텝의 포트를 연결하거나 파라미터 설정 구역의 입력 표시줄에서 해당 입력 데이터를 선택합니다.
두개의 특징점을 정합니다. 특징점 유형 1과 특징점 유형 2에서 원하는 특징점을 선택하고, 특징 영역 1 사용 또는 특징 영역 2 사용을 선택하여 특징점의 범위를 정의합니다.
실제 수요에 따라 기타 파라미터를 설정합니다.
출력 표시줄에서 출력 항목 옵션을 선택하고 출력 항목 왼쪽에 있는 ▶를 클릭하여 펼친 후 유효 범위 내의 최소값과 최대값을 입력합니다.
스텝을 실행하고 실행 결과를 확인합니다.

파라미터 설명

파라미터	설명
특징점 1 유형/특징점 2 유형	드롭다운 메뉴에서 특징점 유형을 지정합니다. 자세한 내용은 특징점을 참조하세요.
특징 영역 1 사용/특징 영역 2 사용	비활성화 : 표면 전체에 걸쳐 특징점을 선택할 수 있습니다. 선택됨(기본값): 특징 영역을 설정하여 두 특징점 선택할 수 있는 영역을 설정할 수 있습니다. 특징 영역 1 모드 / 특징 영역 2 모드: 영역에 데이터를 포함할지 영역에 데이터를 제외할지 선택합니다. 이에 따라 인식된 특징점은 설정 범위 안에서 나타납니다. 특징 영역 1/기특징 영역 2: 특징 영역을 설정하고 조정하는 방법에 대한 자세한 내용은 특징 영역 설정 부분을 참조하십시오.
절대값으로 너비/길이/높이 출력	절대값으로 너비 출력: 이 옵션을 선택하면, 스텝에서 너비의 절대값을 출력합니다. 선택하지 않으면, 스텝에서 너비의 부호를 포함한 값을 출력합니다. 절대값으로 길이 출력: 이 옵션을 선택하면, 스텝에서 길이의 절대값을 출력합니다. 선택하지 않으면, 스텝에서 길이의 부호를 포함한 값을 출력합니다. 절대값으로 높이 출력: 이 옵션을 선택하면, 스텝에서 높이의 절대값을 출력합니다. 선택하지 않으면, 스텝에서 높이의 부호를 포함한 값을 출력합니다.

파라미터

설명

특징점 1 유형/특징점 2 유형

드롭다운 메뉴에서 특징점 유형을 지정합니다. 자세한 내용은 특징점을 참조하세요.

특징 영역 1 사용/특징 영역 2 사용

비활성화 : 표면 전체에 걸쳐 특징점을 선택할 수 있습니다.
선택됨(기본값): 특징 영역을 설정하여 두 특징점 선택할 수 있는 영역을 설정할 수 있습니다.
- 특징 영역 1 모드 / 특징 영역 2 모드: 영역에 데이터를 포함할지 영역에 데이터를 제외할지 선택합니다. 이에 따라 인식된 특징점은 설정 범위 안에서 나타납니다.
- 특징 영역 1/기특징 영역 2: 특징 영역을 설정하고 조정하는 방법에 대한 자세한 내용은 특징 영역 설정 부분을 참조하십시오.

절대값으로 너비/길이/높이 출력

절대값으로 너비 출력: 이 옵션을 선택하면, 스텝에서 너비의 절대값을 출력합니다. 선택하지 않으면, 스텝에서 너비의 부호를 포함한 값을 출력합니다.
절대값으로 길이 출력: 이 옵션을 선택하면, 스텝에서 길이의 절대값을 출력합니다. 선택하지 않으면, 스텝에서 길이의 부호를 포함한 값을 출력합니다.
절대값으로 높이 출력: 이 옵션을 선택하면, 스텝에서 높이의 절대값을 출력합니다. 선택하지 않으면, 스텝에서 높이의 부호를 포함한 값을 출력합니다.

출력 설명

출력 항목을 선택하고 스텝에 출력 포트를 추가하면, 스텝 실행 후 해당 데이터가 출력됩니다. 실제 측정 요구 사항에 따라 해당 출력 항목을 선택할 수 있습니다.

확장 가능한 출력 항목을 선택한 경우에는 ▶를 클릭하여 확장한 후, 최소값과 최대값을 설정하여 허용 범위를 결정해야 합니다. 출력값이 허용 범위 내에 있으면 측정 항목은 합격(OK)으로 판정되며, 허용 범위를 벗어나면 불합격(NG)으로 판정됩니다.

출력 항목	설명	예시 그림
너비(X)	X축을 따라 두 특징점 사이의 거리입니다.
길이(Y)	Y축을 따라 두 특징점 사이의 거리입니다.
높이(Z)	Z축을 따라 두 특징점 사이의 거리입니다.
거리	두 점 사이의 유클리드 거리입니다.
평면 거리	Z값이 낮은 점이 Z축에 수직인 평면에 투영되고, 그 투영된 점과 평면 위의 다른 점 사이의 거리가 '평면 거리’로 계산됩니다.
중간점 X 좌표 / 중간점 Y 좌표 / 중간점 Z 좌표	두 점 사이의 중간점의 X, Y, Z 값입니다.

출력 항목

설명

예시 그림

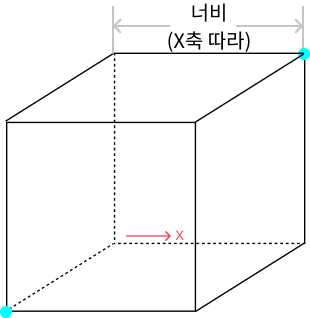

너비(X)

X축을 따라 두 특징점 사이의 거리입니다.

width

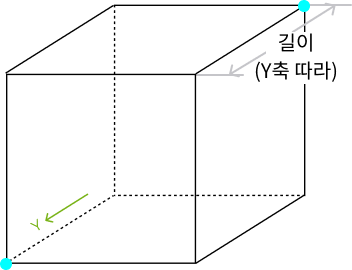

길이(Y)

Y축을 따라 두 특징점 사이의 거리입니다.

length

높이(Z)

Z축을 따라 두 특징점 사이의 거리입니다.

height

거리

두 점 사이의 유클리드 거리입니다.

distance

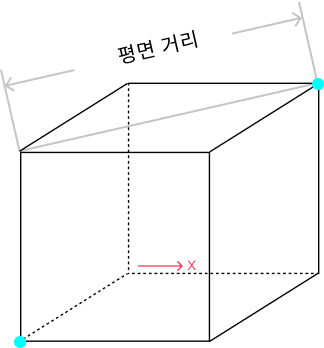

평면 거리

Z값이 낮은 점이 Z축에 수직인 평면에 투영되고, 그 투영된 점과 평면 위의 다른 점 사이의 거리가 '평면 거리’로 계산됩니다.

plane distance

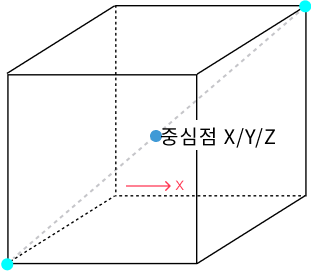

중간점 X 좌표 / 중간점 Y 좌표 / 중간점 Z 좌표

두 점 사이의 중간점의 X, Y, Z 값입니다.

center xyz

오류 분석

일반적인 오류 메시지와 해결 방법은 오류 코드 리스트를 참조하세요.
