측정 항목의 통계 데이터 구성
요구에 따라 측정 항목의 데이터 테이블을 구성할 수 있습니다. 통계 탭에서 구성 버튼을 클릭하여 데이터 구성 창으로 이동합니다.
통계표

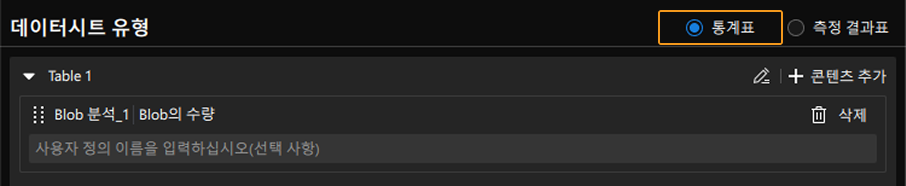

데이터시트 유형을 통계표로 설정하고 표 내용을 구성합니다.
통계 표를 구성하려면 아래 단계를 따르세요.
-
"Table 1" 오른쪽에 있는 + 콘텐츠 추가 버튼을 클릭하고 표에 추가할 측정 항목을 선택합니다.
-
측정 항목을 추가한 후 통계표를 구성합니다.
-
구성이 완료되면 데이터 구성 창에서 저장 버튼을 클릭하여 기본 테이블 구성을 완료합니다.
또한, 다음 작업을 수행할 수 있습니다.
테이블 이름 바꾸기
테이블 이름 오른쪽에 있는
아이콘을 클릭하여 테이블 이름을 바꾸세요.
측정 항목 이름 바꾸기
측정 항목 아래의 입력란에 사용자 정의 이름을 입력하여 이름을 변경합니다.
추가된 측정 항목 삭제
측정 항목 이름 오른쪽에 있는
아이콘을 클릭하면 표에서 해당 항목이 제거됩니다.
측정 항목 순서 조정
측정 항목 이름 행 위에 마우스를 올리면 커서가 손 모양으로 바뀝니다. 이 상태에서 마우스 왼쪽 버튼을 누른 채 위아래로 드래그하여 원하는 위치로 이동하세요. 버튼을 놓으면 순서가 조정됩니다.
통계 지표
통계적 요구사항에 따라 적절한 통계 지표를 선택해 주세요.
| 통계 지표 | 설명 |
|---|---|
측정 값 |
프로젝트의 최신 실행에서 측정된 값입니다. |
보정 값 |
보정 보상이 적용된 측정값입니다. |
Max |
여러 번 측정하여 얻은 최대값입니다. |
Min |
여러 번 측정하여 얻은 최소값입니다. |
평균 |
여러 측정 결과의 평균값입니다. |
분산 |
관측값과 평균값의 차이를 제곱한 값들의 평균으로, 데이터의 분산 정도를 나타냅니다. |
표준편차 |
분산의 제곱근으로, 데이터 변동 정도를 반영합니다. |
Range |
최대값과 최소값의 차이입니다. |
OK 횟수 |
측정 시 측정값이 OK로 판정된 횟수입니다. |
NG 횟수 |
측정 시 측정값이 NG로 판정된 횟수입니다. |
측정 라운드 |
수행된 측정 횟수입니다. |
OK율 |
OK율 = OK 횟수 ÷ 측정 라운드 |
NG율 |
NG율 = NG 횟수 ÷ 측정 라운드 |
측정 결과표

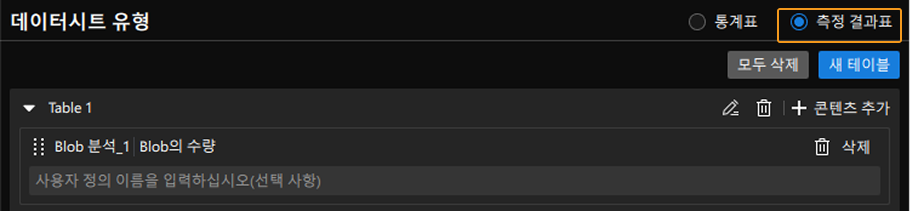

데이터시트 유형을 측정 결과표로 설정하고 표 내용을 구성합니다.
-
"Table 1" 오른쪽에 있는 + 콘텐츠 추가 버튼을 클릭하고 표에 추가할 측정 항목을 선택합니다.
-
측정 항목을 추가한 후 데이터 구성 창에서 저장 버튼을 클릭하여 기본 테이블 구성을 완료합니다.
또한, 다음 작업을 수행할 수 있습니다.
테이블 이름 바꾸기
테이블 이름 오른쪽에 있는 아이콘을 클릭하여 테이블 이름을 바꾸세요.
측정 항목 이름 바꾸기
측정 항목 아래의 입력란에 사용자 정의 이름을 입력하여 이름을 변경합니다.
추가된 측정 항목 삭제
측정 항목 이름 오른쪽에 있는 아이콘을 클릭하면 표에서 해당 항목이 제거됩니다.
측정 항목 순서 조정
측정 항목 이름 행 위에 마우스를 올리면 커서가 손 모양으로 바뀝니다. 이 상태에서 마우스 왼쪽 버튼을 누른 채 위아래로 드래그하여 원하는 위치로 이동하세요. 버튼을 놓으면 순서가 조정됩니다.
테이블 추가
새 테이블 버튼을 클릭하여 새 측정 결과 테이블을 추가합니다. 오퍼레이터 인터페이스에는 1~4개의 측정 결과 테이블이 표시될 수 있습니다.
테이블 삭제
테이블을 삭제하려면 테이블 이름 오른쪽에 있는 아이콘 을 클릭하세요.
모든 구성 지우기
모든 테이블 내용을 한 번의 클릭으로 지우려면 모두 삭제 버튼을 클릭하세요.
