측정 시작
데이터 처리가 완료되면 PIN 상단 표면 데이터가 비교적 안정화됩니다. 다음 단계로, 이 데이터를 바탕으로 PIN의 높이를 측정할 수 있습니다.

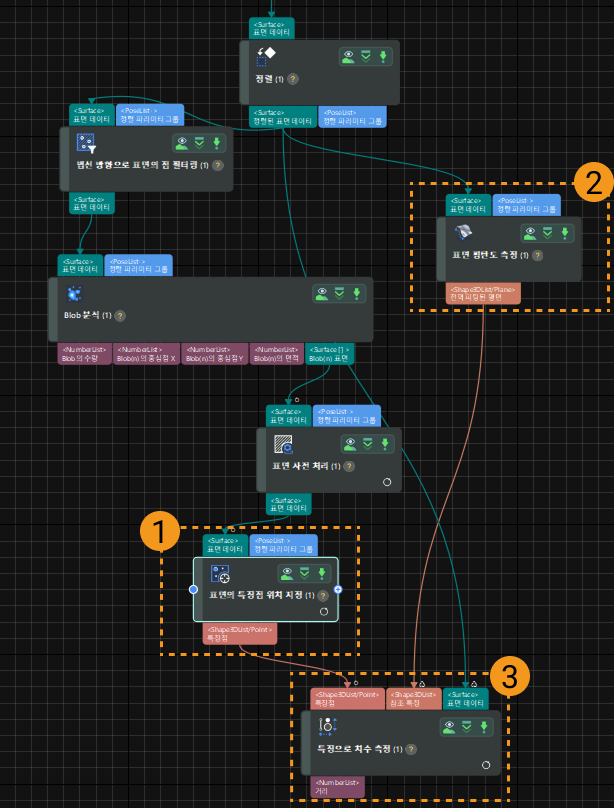

측정 프로세스
PIN 높이는 일반적으로 PIN 상단에서 기준면(예: PCB 기판 표면)까지의 거리를 의미합니다. 따라서, PIN 상단 표면 데이터의 중심점과 기준면 간 거리를 측정하여 PIN 높이를 획득할 수 있습니다.
-
중심점 획득
표면의 특징점 위치 지정 스텝을 사용하여 PIN 상단의 표면 데이터에서 중심점(또는 특징점)을 추출합니다. 이 중심점은 PIN 상단의 위치를 나타냅니다.
파라미터 구성 패널에서 특징점 유형을 '평균값'으로 설정합니다. 스텝이 실행되면 모든 핀 상단의 중심점이 출력됩니다.
-
기준 평면 피팅
표면 평탄도 측정 스텝으로 기준 평면을 피팅합니다.
평평한 영역을 특징 영역으로 선택하고 필터링 파라미터(아래 그림)를 조정해 노이즈를 제거합니다.
스텝 출력 패널에서 전역 피팅된 평면 옵션을 선택합니다. 스텝이 실행되면 피팅된 평면이 출력됩니다.
-
높이 측정
특징으로 치수 측정 스텝을 사용하여 Pin 높이를 측정합니다.
스텝 출력 패널에서 거리 옵션을 선택합니다. 스텝을 실행하면 각 중심점에서 기준 평면까지의 거리, 즉 PIN 높이가 출력됩니다.
이로써 고정밀 PIN 높이 측정이 완료되었습니다.
이제 측정 결과를 통해 핀의 높이가 규격에 부합하는지 판단할 수 있습니다.
