프로파일로 면적 측정
사용 방법

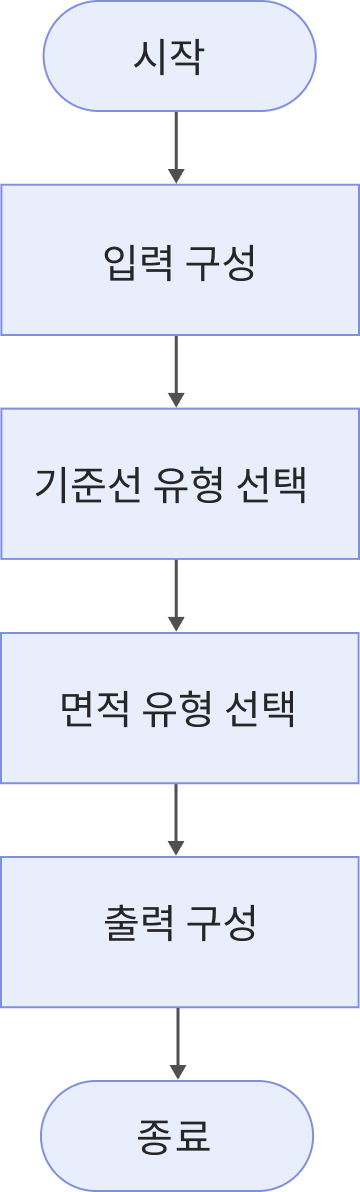

이 스텝의 사용 방법은 다음과 같습니다.
-
입력할 데이터를 선택합니다. 프로젝트 편집 구역에서 해당 스텝의 포트를 연결하거나 파라미터 설정 구역의 입력 패널에서 해당 입력 데이터를 선택합니다.
-
기준선 유형을 선택하고 관련 파라미터를 설정합니다.
-
면적 유형을 선택합니다.
-
출력에서 원하는 출력 항목을 선택합니다. 확장 가능한 출력 항목의 경우 ▶를 클릭하고 최소값 및 최대값을 구성하여 해당 항목의 허용 범위를 결정합니다.
파라미터
| 파라미터 | 설명 | ||
|---|---|---|---|
기준선 유형 |
입력한 프로파일을 기반으로 닫힌 영역을 생성할 때 사용되는 기준선을 정의합니다. 값 리스트: X축, 단일 직선(사용자 정의), 듀얼 직선(사용자 정의), 프로파일
|
||
면적 유형 |
프로파일과 기준선으로 둘러싸인 영역의 면적을 계산합니다. 기준선 위쪽 면적은 양수이고, 아래쪽 면적은 음수입니다. 값 리스트 : 기준선 위 면적, 기준선 아래 면적(절대값), 모든 면적, 모든 면적(절대값)
|
||
사용자 정의 측정 영역 |
이 옵션을 선택하면 사용자 정의 측정 영역을 설정할 수 있습니다. 선택하지 않으면 스텝은 모든 데이터를 사용하여 면적을 계산합니다. |
출력
출력 항목을 선택하고 스텝에 출력 포트를 추가하면, 스텝 실행 후 해당 데이터가 출력됩니다. 실제 측정 요구 사항에 따라 해당 출력 항목을 선택할 수 있습니다.
|
확장 가능한 출력 항목을 선택한 경우에는 ▶를 클릭하여 확장한 후, 최소값과 최대값을 설정하여 허용 범위를 결정해야 합니다. 출력값이 허용 범위 내에 있으면 측정 항목은 합격(OK)으로 판정되며, 허용 범위를 벗어나면 불합격(NG)으로 판정됩니다. |
| 출력 항목 | 설명 |
|---|---|
면적 |
지정된 면적 유형에 따라 계산된 면적입니다. "기준선 유형"이 프로파일로 설정된 경우, 기준선 위의 면적만 계산됩니다. |
무게 중심 X 좌표 |
면적 계산 영역의 중심의 X 좌표입니다. |
무게 중심 Z 좌표 |
면적 계산 영역의 중심의 Z 좌표입니다. |
무게 중심 |
면적 계산 영역의 중심입니다. |
오류 분석
|
CV-W6104
오류 : 두 프로파일에 동일한 X 좌표를 가진 점이 없어 면적을 계산할 수 없습니다.
가능한 원인 : 두 프로파일의 해상도가 일치하지 않아, 동일한 X 좌표를 가진 점이 존재하지 않습니다.
해결 방법 : 두 개의 프로파일에 동일한 X 좌표를 갖는 점이 있는지 확인합니다.
표면의 프로파일 추출 스텝을 사용하여 프로파일을 추출할 때, 모든 프로파일이 동일한 X축 해상도를 가지도록 프로파일 범위가 일관되어야 합니다.
