특징 영역
특징 영역은 스텝이 실행될 때 처리되는 영역을 제한하는 데 사용됩니다.
특징 영역 설정
일부 스텝에서는 특징 영역을 바로 조정할 수 있지만, 일부 스텝에서는 특징 영역 사용 옵션을 선택해야 해당 기능을 활성화할 수 있습니다.
다음과 같은 방식으로 특징 영역을 설정할 수 있습니다.
-
-
직관적이고 대략적으로 특징 영역의 위치 조정
-
직관적이고 대략적으로 특징 영역의 크기 조정
-
-
-
특징 영역 유형 설정
-
특징 영역 위치를 정확하게 조정
-
특징 영역 크기를 정확하게 조정
-
특징 영역 추가 또는 삭제
-

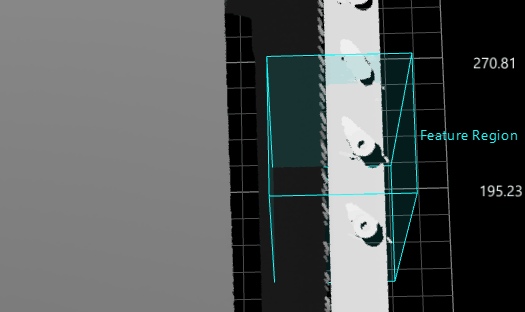

데이터 뷰어에서 특징 영역 조정
이 방법은 특징 영역을 대략적으로 조정하는 데 사용됩니다.
|
|
|
|

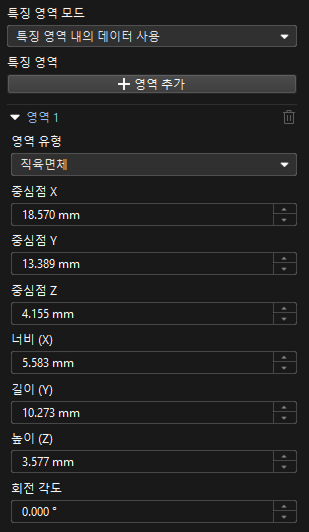

파라미터 패널에서 특징 영역 파라미터 설정
이 방법은 특징 영역의 정밀 조정에 사용됩니다. 일부 스텝은 특징 영역 사용 옵션을 선택한 후에만 설정할 수 있습니다.
-
특징 영역
-
특징 영역 추가 : + 영역 추가 버튼을 클릭하여 새로운 특징 영역을 추가합니다.
이 버튼이 회색으로 표시되면 현재 스텝에서는 새로운 특징 영역 추가를 지원하지 않거나 특징 영역 수가 상한에 도달했음을 의미합니다. -
“영역 1” 보기 : ▶ 를 클릭하여 영역 1을 펼칩니다.
-
영역 유형 : 특징 영역의 모양을 설정합니다. 직육면체, 원기둥, 타원기둥, 환형 원기둥 중에서 선택할 수 있습니다.
-
중심 좌표 X/Y/Z : 특징 영역 중심점 위치를 설정합니다.
-
너비/길이/높이 : 특징 영역의 크기를 설정합니다.
-
회전 각도 : 특징 영역은 초기 위치에서 공간 좌표계의 Z 축을 중심으로 시계 반대 방향으로 회전하는 각도입니다.
-
내경 : 환형 원기둥의 안쪽에서 잰 지름입니다. 영역 유형이 환형 원기둥인 경우에만 표시됩니다.
-
-
특징 영역 삭제 : 영역 2 오른쪽에 있는
를 클릭하면 해당 영역을 삭제할 수 있습니다. 삭제 아이콘이 회색으로 표시되면 해당 영역을 삭제할 수 없음을 의미합니다. -
변환 행렬 : 특징 영역의 이동 및 회전 변환을 나타냅니다. 형식은 [x,y,z, qw , qx , qy , qz ]이며, 이는 데이터 표시에만 사용되며 변경할 수 없습니다.
앞의 세 값은 X, Y, Z축을 따라 특징 영역이 이동한 거리를 나타냅니다. 예를 들어 [0.1, -0.2, 0.5] (단위: mm)는 X축 양의 방향으로 0.1mm, Y축 음의 방향으로 0.2mm, Z축 양의 방향으로 0.5mm 이동했음을 의미합니다.
뒤의 네 값은 쿼터니언(quaternion) 형태로 회전 정보를 나타냅니다. 예를 들어 [1, 0, 0, 0]은 회전이 없는 상태를 의미합니다.변환 행렬 파라미터는, 스텝의 정렬 파라미터 그룹 입력 포트에 데이터가 입력되고, 해당 스텝에서 특징 영역이 사용된 경우에만, 스텝이 실행된 후 표시됩니다.
-
| 특징 영역의 파라미터는 스텝마다 다를 수 있으므로, 실제 사용 환경에 따라 적절히 조정하시기 바랍니다. |
