결과 획득
PIN 높이 측정 결과 얻기
PIN 높이 측정 후, 실제 요구 사항에 따라 PIN의 허용 높이 범위를 설정할 수 있습니다. Mech-MSR은 측정된 높이를 이 범위와 비교하여 OK/NG 여부를 판단하며, 그 결과에 따라 높이 검사 결과를 출력합니다.
구체적인 프로세스는 다음과 같습니다.
-
PIN 높이 측정 프로세스에서 특징으로 치수 측정 스텝을 클릭합니다.
-

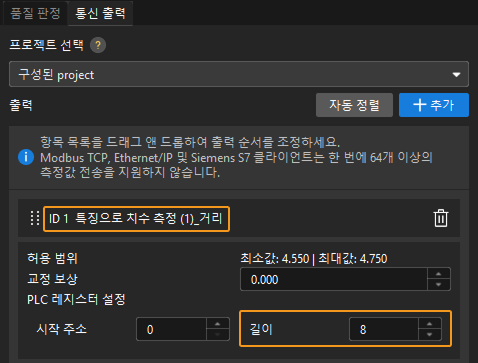

스텝의 출력 패널에서 거리 항목을 확장하여 PIN의 허용 높이 범위를 설정합니다.
-

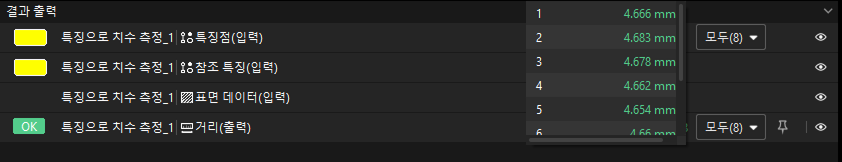

해당 스텝을 실행하면, 시각화 영역 하단의 결과 출력 패널에서 PIN 높이 측정 결과를 확인할 수 있습니다.
핀 높이 측정값이 모두 허용 범위 내에 있어, 출력 결과는 OK로 표시됩니다.
커넥터 검사 결과 얻기
커넥터 검사 결과는 PIN 높이 측정 결과, 즉 프로젝트 전반의 판정 결과에 따라 결정됩니다. 홈 화면의 툴 바에서 출력 관리 버튼을 클릭하여 프로젝트의 품질 판정 규칙을 설정합니다.

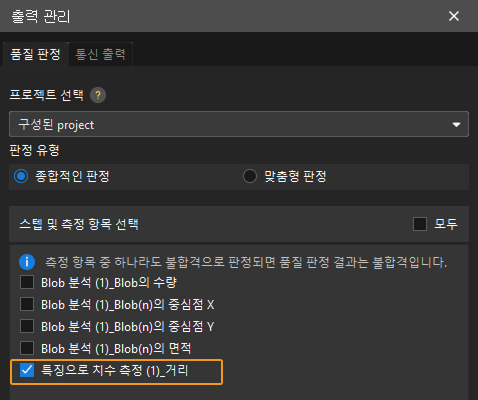

품질 판정 탭에서 해당 프로젝트를 선택한 뒤, '판정 유형’을 종합적인 판정으로 설정하고, PIN 높이 측정 결과에 해당하는 출력 항목을 선택합니다.
예시:
그런 다음 적용 버튼을 클릭하여 설정을 저장합니다. 프로젝트를 실행하면 프로젝트 편집 구역 왼쪽 상단에 프로젝트 판정 결과가 표시됩니다.
|
자세한 내용은 프로젝트에 대한 종합적인 판정 규칙 설정 섹션을 참조하세요. |
