프로파일에 선 피팅
기능 설명
이 스텝은 입력된 프로파일을 대표할 최적의 직선을 찾아내는 작업(즉, 피팅)을 수행하고, 피팅된 선(적합선)과의 편차를 측정하는 데 사용됩니다.
|

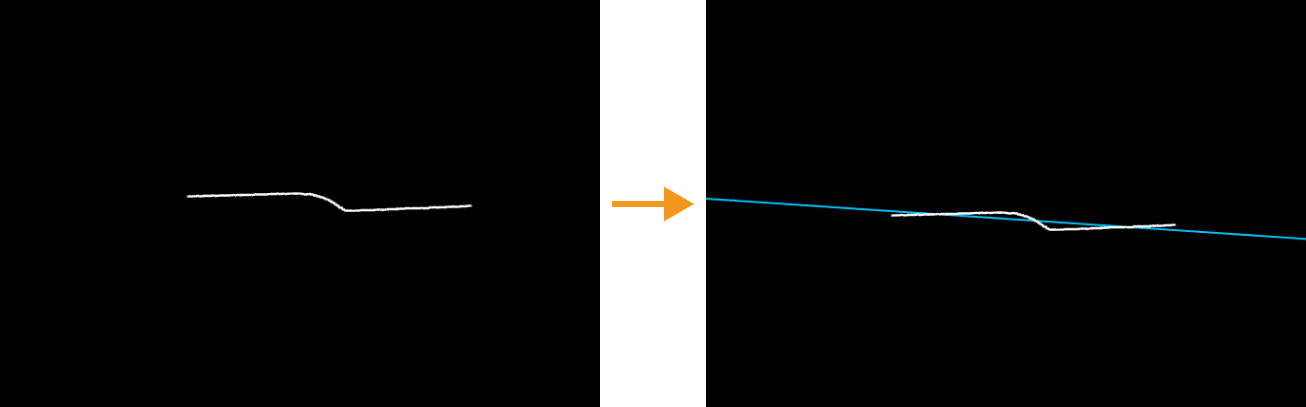

전체 프로파일을 사용하여 직선을 피팅하기 |

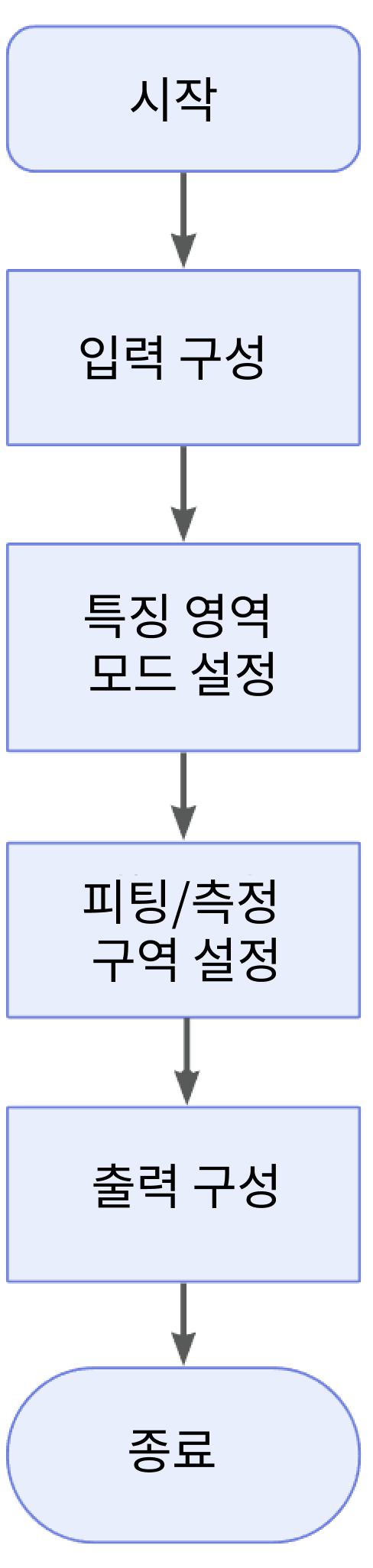

사용방법
파라미터 설명
| 파라미터 | 설명 | ||
|---|---|---|---|
특징 영역 모드 |
이 파라미터는 직선 피팅 영역 및 측정 영역을 결정합니다.
|
||
피팅 방법 |
이 파라미터는 선을 피팅하는 방법을 설정하는 데 사용됩니다.
|
||
이상치 비율 |
이 파라미터는 직선 피팅 중에 제거할 이상치의 비율을 설정하여 피팅 효과를 향상하는 데 사용됩니다. 기본값은 30%입니다. |
||
측정 백분율 |
이 파라미터는 데이터 포인트에서 적합선(피팅된 선)까지의 오차를 평가할 때 고려되는 가장 작은 오차가 있는 데이터 포인트의 백분율을 설정하는 데 사용됩니다. 기본값은 50%입니다. 출력에서 측정 백분율 오차 옵션을 선택하면 스텝은 설정된 백분율에 해당하는 백분위수의 오차 값, 즉 '측정 백분율' 내의 포인트에 해당하는 최대 오차 값을 출력합니다.
|
출력 설명
출력 항목을 선택하고 스텝에 출력 포트를 추가하면, 스텝 실행 후 해당 데이터가 출력됩니다. 실제 측정 수요에 따라 해당 출력 항목을 선택할 수 있습니다.
|
확장 가능한 출력 항목을 선택한 경우에는 ▶를 클릭하여 확장한 후, 최소값과 최대값을 설정하여 허용 범위를 결정해야 합니다. 출력값이 허용 범위 내에 있으면 측정 항목은 합격(OK)으로 판정되며, 허용 범위를 벗어나면 불합격(NG)으로 판정됩니다. |
| 출력 항목 | 설명 |
|---|---|
표준 편차 |
적합선(피팅된 선)에 대한 데이터 포인트의 표준 편차 |
최소 오차 |
적합선에 대한 데이터 포인트의 최소 오차 |
최대 오차 |
적합선에 대한 데이터 포인트의 최대 오차 |
측정 백분율 오차 |
'측정 백분율' 범위 내에서 피팅된 선까지의 점의 최대 오차 |
오프셋 |
피팅선과 Z축의 교점 좌표의 Z값 |
피팅선과 X축 사이의 각도 |
얻은 피팅선과 X축 사이의 각도 |
최소 오차점 X |
오차 값이 가장 작은 점의 X 값 |
최소 오차점 Z |
오차 값이 가장 작은 점의 Z 값 |
최대 오차점 X |
오차 값이 가장 큰 점의 X 값 |
최대 오차점 Z |
오차 값이 가장 큰 점의 Z 값 |
산술 평균값 |
피팅선에 사용된 점에서 피팅선까지의 거리 평균값 |
오차 범위 |
점에서 피팅된 선까지의 거리 오차 범위 |
적합선(피팅된 선) |
얻은 피팅된 선 |
오류 분석
|
CV-W5601
오류: '이상치 비율’의 값이 [0, 1] 범위 내에 있지 않습니다.
가능한 원인: '이상치 비율’이 0~100% 범위 내에 있지 않습니다.
해결 방법: '이상치 비율’이 0~100% 범위 내에 있도록 재조정합니다.
CV-W5602
오류: '측정 백분율' 값은 0~100% 범위 내에 있어야 합니다.
가능한 원인: 설정된 측정 백분율이 0~100% 범위를 벗어났습니다.
해결 방법: '측정 백분율’이 0~100% 범위 내에 있도록 재조정합니다.
