표면 데이터에 평면 피팅
기능
이 스텝은 선택한 영역 또는 전체 데이터를 기반으로, 해당 데이터를 가장 잘 설명할 수 있는 평면을 찾아내는 피팅 작업을 수행합니다. 피팅된 평면은 종종 다른 스텝에서 기준 평면으로 사용됩니다.
|

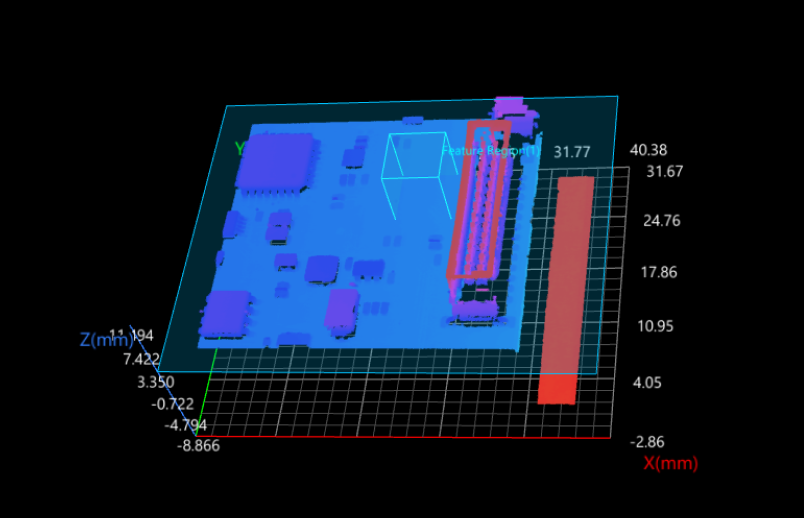

특징 영역 내의 표면 데이터를 기반으로 평면 피팅을 수행하기 |

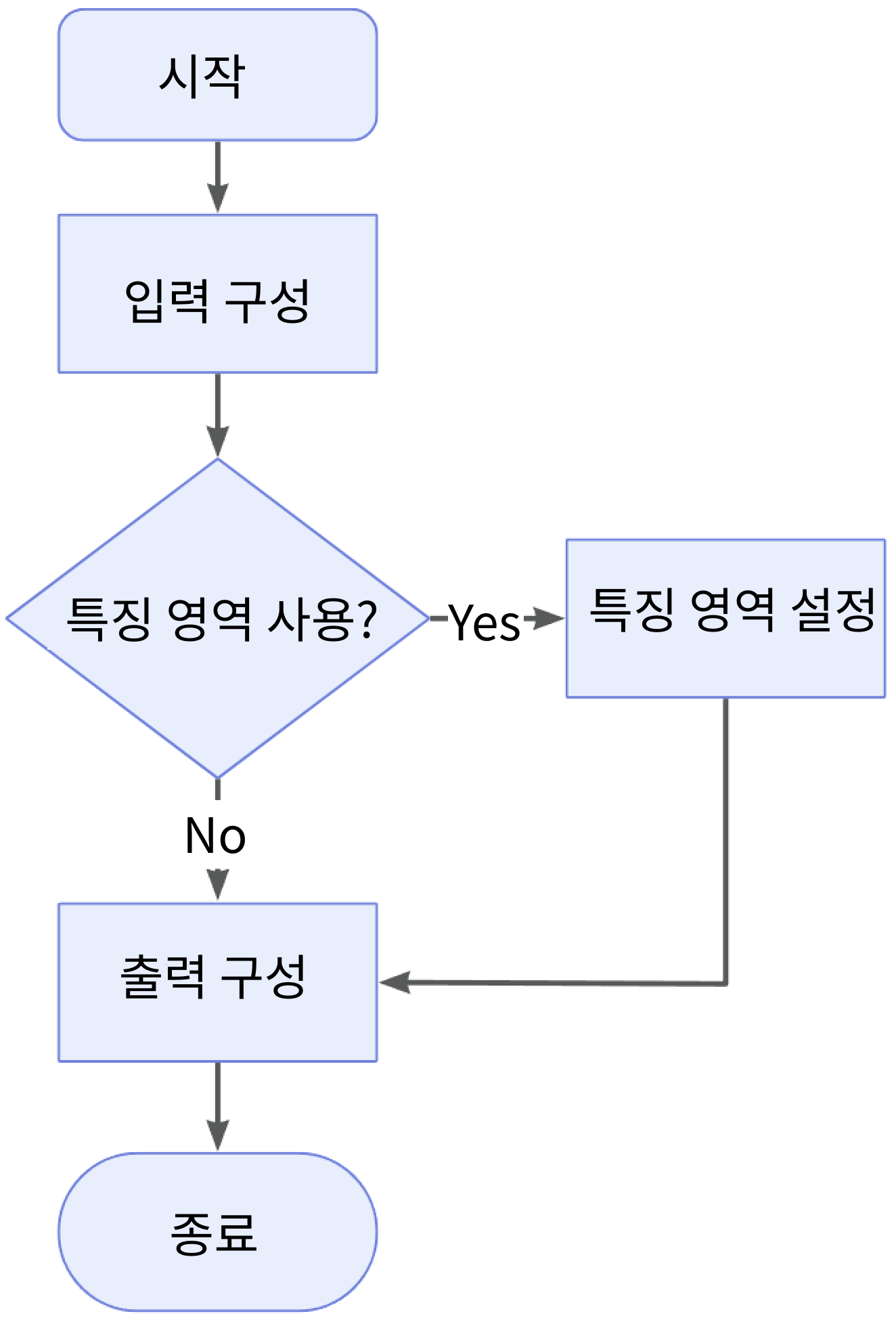

사용방법
파라미터
| 파라미터 | 설명 |
|---|---|
특징 영역 사용 |
특징 영역은 알고리즘 처리 영역을 설정하는 데 사용됩니다. 이 옵션을 선택하면 특징 영역 모드를 설정해야 합니다. 기본적으로 선택하지 않으며, 이때 전부의 표면 데이터를 사용하여 평면 피팅을 수행합니다. |
특징 영역 모드 |
이 파라미터는 피팅을 위해 특징 영역 내의 데이터를 사용할지, 특징 영역 외의 데이터를 사용할지 여부를 선택하는 데 사용됩니다.
|
특징 영역 |
특징 영역을 설정하고 조정하는 방법에 대한 자세한 내용은 특징 영역 설정 부분을 참조하십시오. |
출력
출력 항목을 선택하고 스텝에 출력 포트를 추가하면, 스텝 실행 후 해당 데이터가 출력됩니다. 실제 측정 수요에 따라 해당 출력 항목을 선택할 수 있습니다.
|
확장 가능한 출력 항목을 선택한 경우에는 ▶를 클릭하여 확장한 후, 최소값과 최대값을 설정하여 허용 범위를 결정해야 합니다. 출력값이 허용 범위 내에 있으면 측정 항목은 합격(OK)으로 판정되며, 허용 범위를 벗어나면 불합격(NG)으로 판정됩니다. |
| 출력 항목 | 설명 |
|---|---|
표준 편차 |
평면 피팅에 사용되는 포인트에서 최적 피팅 평면까지 거리의 표준 편차. |
최소 오차 |
평면 피팅에 사용되는 포인트에서 최적 피팅 평면까지 거리의 최소 오차. 이 오차는 양과 음을 구분하며 평면 위의 점에서 평면까지의 거리는 양수, 반대로는 음수입니다. |
최대 오차 |
평면 피팅에 사용되는 포인트에서 최적 피팅 평면까지 거리의 최대 오차. 이 오차는 양과 음을 구분하며 평면 위의 점에서 평면까지의 거리는 양수, 반대로는 음수입니다. |
거리 |
좌표계의 원점에서 최적 피팅 평면까지의 거리. |
평면 |
사용자가 선택한 표면 데이터를 기반으로 피팅된 평면. |
오류 분석
일반적인 오류 메시지와 해결 방법은 오류 코드 리스트를 참조하세요.
