Pin 높이 측정
솔루션 소개
이 솔루션은 정밀 제조 공정을 위해 설계되었으며, 회로 기판 또는 커넥터에 핀이 설치되거나 가공되는 과정에서 핀의 높이를 정밀하게 측정 및 검사합니다. 이를 통해 핀의 설치 및 가공 정확도를 보장할 수 있습니다.
핀 높이를 정확하게 검사함으로써, 회로 기판이나 커넥터에서 핀이 정상적으로 작동하는지 여부를 확인할 수 있습니다.
검사 대상
-
Pin 높이

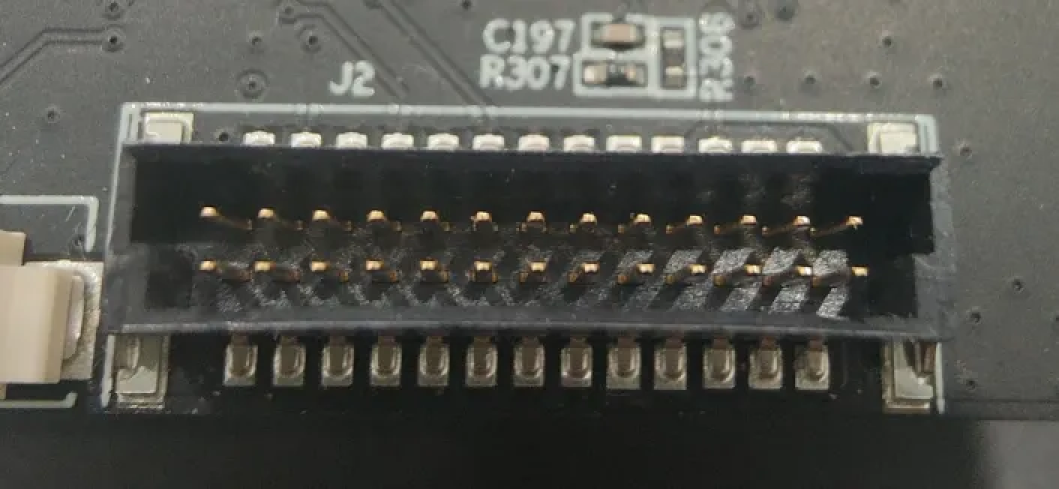

핀 높이는 일반적으로 핀 끝단에서 기준면(예: PCB 기판 표면)까지의 거리를 의미합니다. 본 솔루션은 여러 핀의 높이를 정밀하게 측정하여, 제품이 설계 사양을 충족하도록 하며, 전기적 성능과 부품 조립의 안정성을 보장하는 데 기여합니다.
솔루션 설계
프로젝트 요구 사항에 따라 Mech-Eye 3D 레이저 프로파일러 센서는 PIN 상단에 고정 장착해야 합니다. 센서가 PIN 끝을 정확히 향하도록 설치하고, 작업 공간에 맞춰 적절한 각도로 기울기를 조정하여 모든 핀이 최대한 스캔될 수 있도록 해야 합니다.
하드웨어 및 소프트웨어 요구 사항
-
Mech-Eye 3D 레이저 프로파일러 + Mech-Eye Viewer 소프트웨어
물체 표면을 빠르게 스캔하고 표면 데이터(뎁스 맵과 광도 이미지 포함)를 생성합니다.
-
Mech-MSR 소프트웨어
표면 데이터를 획득 및 처리하며 핀 높이를 계산합니다.
사용 프로세스
| 솔루션을 사용하기 전에, Mech-MSR 솔루션 라이브러리에서 핀(PIN) 높이 측정 솔루션을 다운로드해야 합니다. 솔루션 다운로드 방법은 솔루션 라이브러리 사용 가이드를 참조하세요. |
솔루션 사용 프로세스는 다음과 같습니다.
다음 단계에서는 구축한 솔루션을 사용할 수 있습니다.
