Mech-MSR의 결과 전시 구역

현재 버전 (2.1.0)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 최신 버전의 소프트웨어를 사용하려면 Mech-Mind 다운로드 센터를 방문하여 다운로드하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

Mech-MSR의 실행 결과는 주로 사용자 인터페이스의 두 구역에 표시됩니다.

결과 전시 구역(1): 단일 프로젝트 실행 후의 품질 판정 결과를 나타냅니다.
결과 전시 구역(2): 각 스텝의 입출력 데이터를 나타냅니다.

결과 전시 구역(1)

결과 전시 구역(1)은 프로젝트 편집 구역 상단에 위치하며 프로젝트 실행 후 품질 판정 결과(OK 또는 NG)를 표시합니다.

프로젝트 구축이 완료된 후 출력 관리 창에서 프로젝트의 품질 판정 규칙을 설정하고 품질 판정 시 고려해야 할 측정 항목을 결정해야 합니다. 설정이 끝난 후 프로젝트를 실행해야 유효한 품질 판정 결과를 얻을 수 있습니다.
출력 관리 창에서 선택한 측정 항목의 유효 범위가 해당 스텝의 파라미터 설정 구역에서 모두 설정되었는지 확인해야 합니다.

더 알아보기

결과 전시 구역(2)

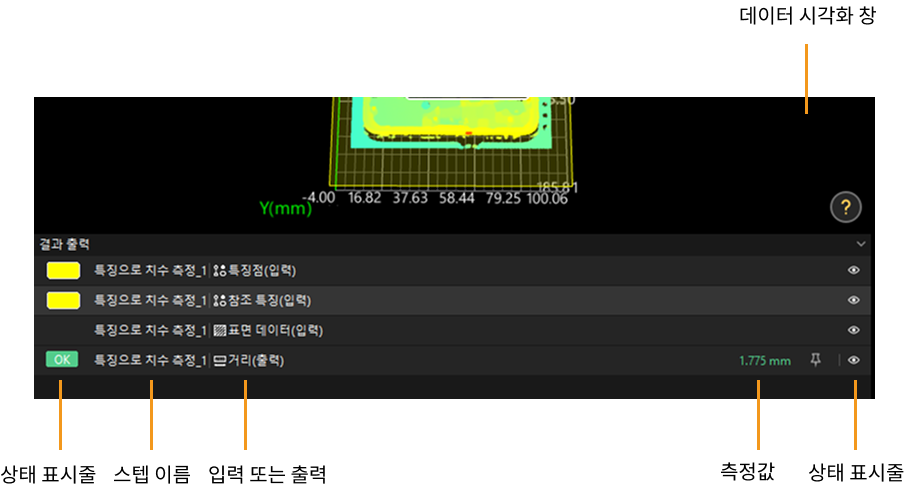

결과 전시 구역(2)은 데이터 시각화 창 하단에 위치하며 주로 스텝의 출력 데이터를 표시합니다.

프로젝트 편집 구역의 디버그 출력

을 열어야 결과 출력 패널을 열 수 있습니다.

결과 전시 구역(2)의 각 아이콘 및 설명은 다음과 같습니다.

아이콘	위치	설명
	좌측 상태 표시줄	측정 결과가 합격(OK)임을 의미합니다.
	좌측 상태 표시줄	측정 결과가 불합격(NG)임을 의미합니다.
	측정값	풀다운 프레임이 있는 경우 측정 항목이 여러 결과에 해당함을 나타내며 풀다운 프레임에 일련 번호로 표시됩니다. 데이터 시각화 창은 기본적으로 모든 결과를 표시하며 선택 번호를 풀다운하면 해당 번호 순서에 해당하는 결과만 표시됩니다. 측정 항목이 면적, 높이 등인 경우 풀다운 프레임에 커서를 놓고 팝업 창에 각 일련 번호에 해당하는 면적 또는 높이 등 데이터가 표시됩니다.
	우측 상태 표시줄	아이콘의 눈 뜬 상태에서는 데이터 시각화 창에 해당 입출력 데이터가 표시됩니다. 아이콘을 클릭하면 눈 감은 상태로 바뀝니다.
	우측 상태 표시줄	아이콘의 눈 감은 상태에서는 데이터 시각화 창에 해당 출력 및 출력 데이터가 표시되지 않습니다. 아이콘을 클릭하면 눈 뜬 상태로 바뀝니다.
	우측 상태 표시줄	회색 상태는 입출력 데이터가 결과 출력 패널에 고정될 수 있음을 나타냅니다. 클릭하면 파란색으로 바뀝니다.
	우측 상태 표시줄	파란색 상태는 입출력 데이터가 이미 결과 출력 패널에 고정됨을 나타내며, 기타 스텝으로 전환한 후 여전히 데이터가 표시됩니다. 클릭하면 회색으로 바뀝니다.

아이콘

위치

설명

ok result
