영역 높이 측정
기능
이 스텝은 특징 영역을 여러 소영역으로 나눈 뒤, 각 소영역의 평균 높이와 최고점, 최저점을 계산합니다. 또한 각 소영역의 표면 면적과 참조 평면을 기준으로 한 부피도 계산할 수 있습니다.
사용 방법

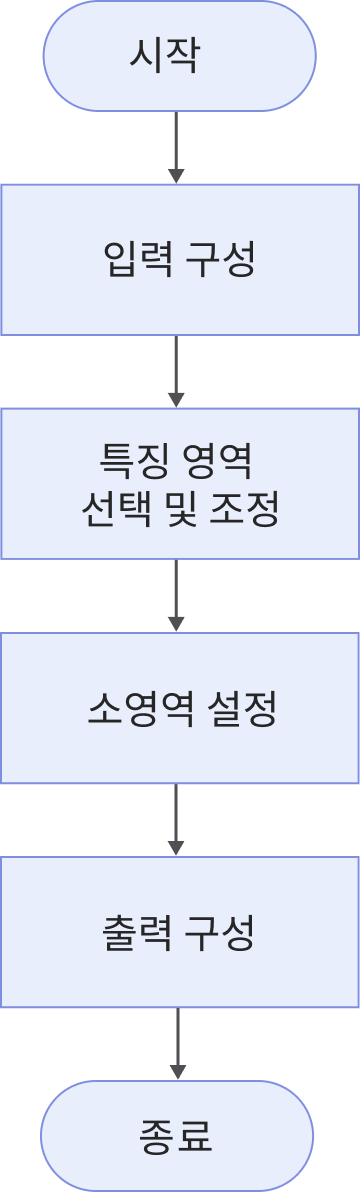

이 스텝의 사용 방법은 다음과 같습니다.
-
입력할 데이터를 선택합니다. 해당 스텝의 포트를 연결하거나 파라미터 설정 영역의 입력 패널에서 해당 입력 데이터를 선택합니다.
-
파라미터 패널에서 특징 영역 유형을 선택합니다.
-
소영역 관련 파라미터를 설정합니다.
-
출력 패널에서 출력 항목 옵션을 선택하고 출력 항목 왼쪽에 있는 ▶를 클릭하여 펼친 후 유효 범위의 최소값과 최대값을 입력합니다.
입력
| 파라미터 | 설명 |
|---|---|
표면 데이터 |
뎁스 맵과 광도 이미지를 포함한 MRAW 형식의 이미지 데이터입니다. |
정렬 파라미터 그룹 |
특징 영역을 평행 이동하거나 회전할 때 사용하는 파라미터 그룹입니다. 자세한 내용은 정렬 파라미터 그룹을 참조하세요. |
참조 평면 |
높이, 면적, 부피는 모두 참조 평면을 기준으로 계산됩니다. 참조 평면이 제공되지 않으면 기본값은 XOY 평면입니다. |
파라미터
|
|

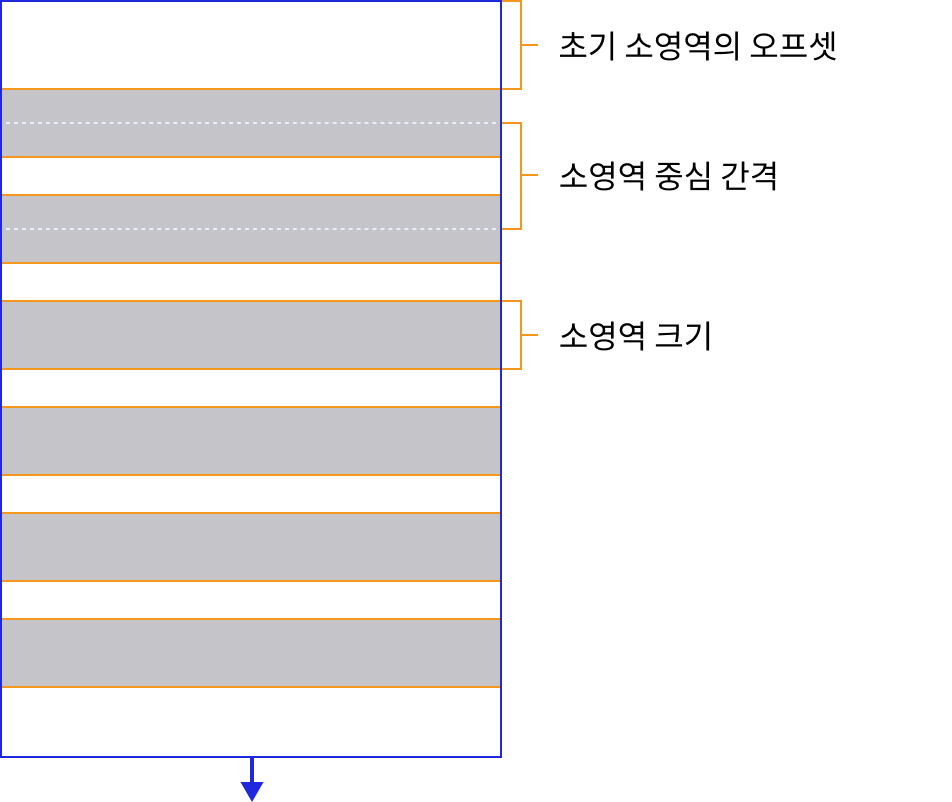

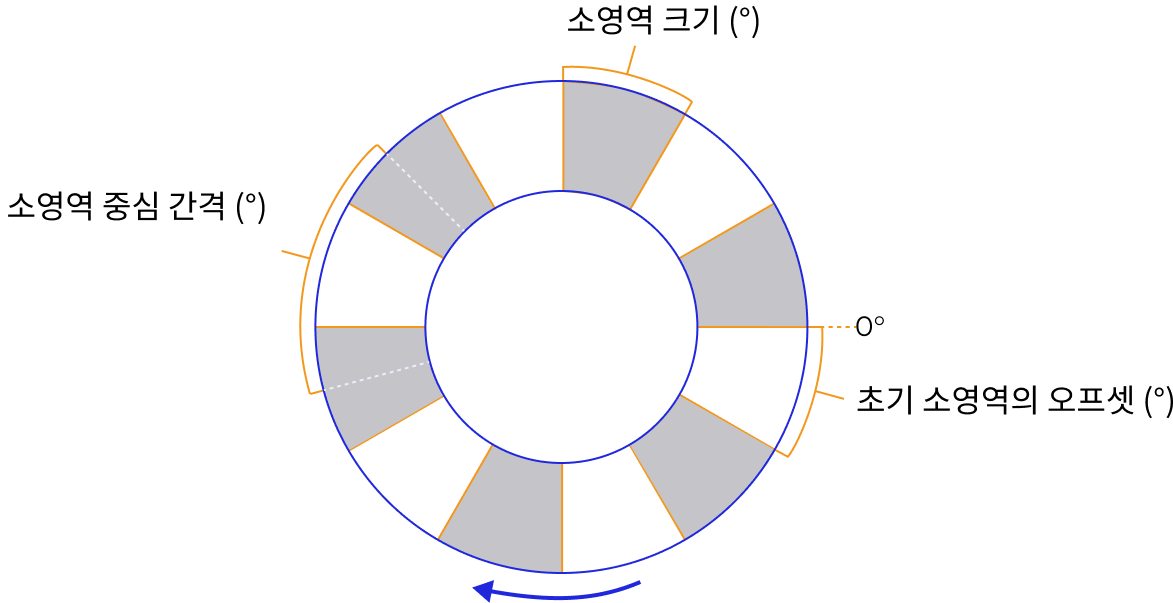

| 특징 영역은 고유한 방향을 가지며, 소영역 설정은 이 방향을 기준으로 결정됩니다. 직육면체 특징 영역의 경우, 방향은 시각화 영역에 화살표로 표시되며 기본적으로 음의 Y축 방향입니다. 환형 원기둥 특징 영역의 경우, 방향은 시계 방향으로 정의됩니다. |
파라미터 |
설명 |
||
영역 유형 |
특징 영역에서 소영역을 설정하여 소영역의 표면 데이터의 높이 및 기타 파라미터를 계산합니다. 값 리스트 : 직육면체, 환형 원기둥
|
||
소영역 크기 |
|
||
소영역 중심 간격 |
두 이웃 소영역 중심 간의 간격을 의미합니다. |
||
초기 소영역의 오프셋 |
특징 영역 방향을 따라 초기 소영역의 오프셋을 지정하여, 초기 소영역이 특징 영역 내에서 시작할 정확한 위치를 설정합니다. 기본적으로는 오프셋이 적용되지 않으며, 초기 소영역은 특징 영역의 시작 지점에서 시작합니다. 직육면체 특징 영역에서는 Y 값이 가장 큰 위치가 시작 지점이고, 환형 원기둥 특징 영역에서는 0° 위치가 시작 지점입니다. |
||
소영역의 최대 개수 |
특징 영역 내에서 생성할 수 있는 소영역의 최대 개수를 제한합니다. |
출력
출력 항목을 선택하면 실행 후 해당 데이터가 출력됩니다. 실제 측정 요구 사항에 따라 해당 출력 항목을 선택할 수 있습니다.
|
확장 가능한 출력 항목을 선택한 경우에는 ▶를 클릭하여 확장한 후, 최소값과 최대값을 설정하여 허용 범위를 결정해야 합니다. 출력값이 허용 범위 내에 있으면 측정 항목은 합격(OK)으로 판정되며, 허용 범위를 벗어나면 불합격(NG)으로 판정됩니다. |
| 출력 항목 | 설명 |
|---|---|
유효한 포인트 수 |
각 소영역의 유효한 포인트 수입니다. |
평면 위 면적 |
각 소영역에서, 참조 평면 위 표면 데이터의 면적을 의미합니다. |
평면 아래 면적 |
각 소영역에서, 참조 평면 아래 표면 데이터의 면적을 의미합니다. |
평면 위 부피 |
각 소영역에서, 참조 평면과 그 위의 표면 데이터로 둘러싸인 부피를 의미합니다. |
평면 아래 부피 |
각 소영역에서, 참조 평면과 그 아래의 표면 데이터로 둘러싸인 부피를 의미합니다. |
평균 높이 |
소영역 내 각 점에서 참조 평면까지의 거리입니다. 참조 평면 위에 있는 점은 양수, 평면 아래에 있는 점은 음수로 표시됩니다. |
최고점 |
소영역 내에서 참조 평면까지의 거리가 가장 큰 점입니다. 참조 평면 위에 있는 점은 양수, 평면 아래에 있는 점은 음수로 표시됩니다. |
최저점 |
소영역 내에서 참조 평면까지의 거리가 가장 작은 점입니다. 참조 평면 위에 있는 점은 양수, 평면 아래에 있는 점은 음수로 표시됩니다. |
