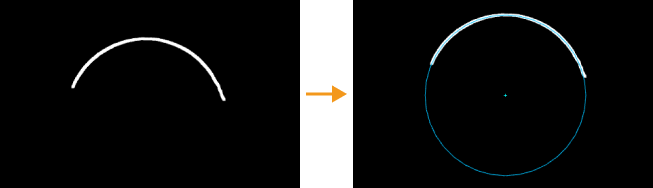

프로파일에 원 피팅

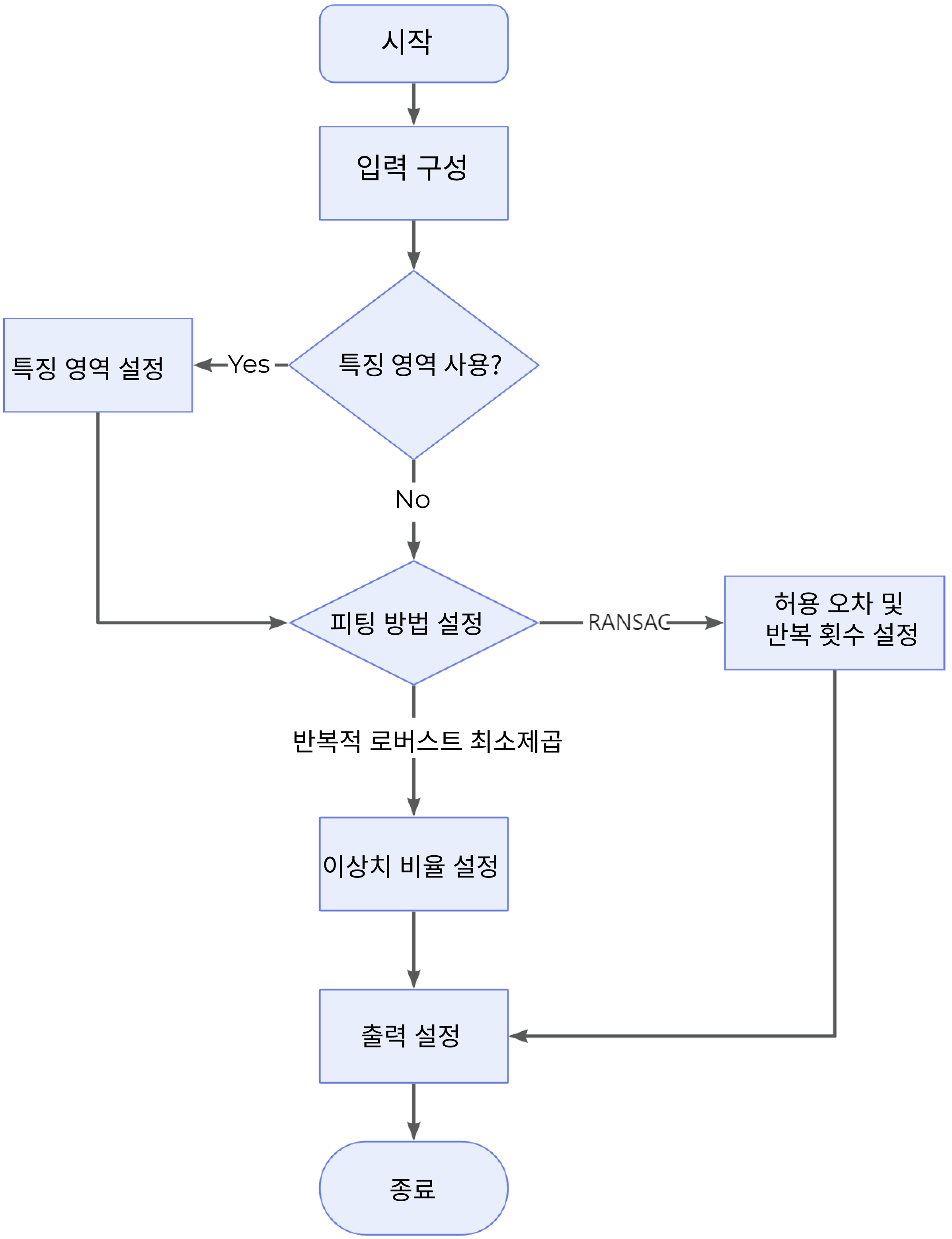

사용방법
파라미터
| 파라미터 | 설명 | ||
|---|---|---|---|
특징 영역 사용 |
이 파라미터를 선택하면 스텝은 특징 영역 내의 데이터만 사용하여 원을 피팅합니다. 기본적으로 선택되지 않으며, 이때 스텝은 전체 프로파일을 사용하여 원을 피팅합니다.
|
||
피팅 방법 |
이 파라미터는 원을 프로파일에 피팅하는 방식을 선택하는 데 사용됩니다.
|
||
이상치 비율 |
이 파라미터는 원 피팅 과정에서 제거할 이상치의 비율을 정의하여 피팅 효과를 향상시킵니다. |
||
허용 오차 |
이 파라미터는 RANSAC 알고리즘에서 데이터 포인트가 피팅 모델에 적합한지 여부를 판단하는 데 사용되는 거리 임계값을 정의합니다. 데이터 포인트와 피팅된 원 사이의 거리가 허용 오차 이내이면 해당 데이터 포인트는 모델을 피팅하기에 적합한 inlier로 간주되며, 허용 오차보다 큰 거리를 갖는 포인트는 간섭을 일으키는 이상치(outlier)로 간주됩니다. 허용 오차 값을 조정하여 RANSAC 알고리즘의 노이즈 및 이상치에 대한 민감도를 제어할 수 있습니다. 값이 클수록 노이즈가 inlier로 인식될 가능성이 높아지고, 반대로 값이 작을수록 이상치가 inlier로 인식되기 쉽고 그 반대도 마찬가지입니다. 기본값: 0.001 mm |
||
반복 횟수 |
이 파라미터는 RANSAC 알고리즘에서 데이터를 무작위로 샘플링하고 샘플링된 포인트에 모델을 피팅하는 횟수를 정의합니다. 기본값: 1000
|
출력
해당 출력 항목을 선택한 후 스텝은 해당 출력 포트를 추가하고 스텝이 실행된 후 해당 데이터가 출력됩니다. 실제 측정 수요에 따라 해당 출력 항목을 선택할 수 있습니다.
|
확장 가능한 출력 항목을 선택한 경우에는 ▶를 클릭하여 확장한 후, 최소값과 최대값을 설정하여 허용 범위를 결정해야 합니다. 출력값이 허용 범위 내에 있으면 측정 항목은 합격(OK)으로 판정되며, 허용 범위를 벗어나면 불합격(NG)으로 판정됩니다. |
| 출력 항목 | 설명 |
|---|---|
원의 중심 X |
피팅된 원 중심의 X 값 |
원의 중심 Z |
피팅된 원 중심의 Z 값 |
반경 |
피팅된 원의 반경 |
표준 편차 |
피팅된 원에 대한 데이터 포인트의 표준 편차 |
최소 오차 |
피팅된 원에 대한 데이터 포인트의 최소 오차 |
최대 오차 |
피팅된 원에 대한 데이터 포인트의 최대 오차 |
최소 오차점 X |
오차 값이 가장 작은 점의 X 값 |
최소 오차점 Z |
오차 값이 가장 작은 점의 Z 값 |
최대 오차점 X |
오차 값이 가장 큰 점의 X 값 |
최대 오차점 Z |
오차 값이 가장 큰 점의 Z 값 |
원의 중심 |
피팅된 원의 중심 |
피팅된 원 |
얻은 피팅된 원 |
오류 분석
|
CV-W5501
오류: '이상치 비율’의 값이 [0, 1] 범위 내에 있지 않습니다.
가능한 원인: '이상치 비율’이 0~100% 범위 내에 있지 않습니다.
해결 방법: '이상치 비율’이 0~100% 범위 내에 있도록 재조정합니다.
