표면의 프로파일 추출

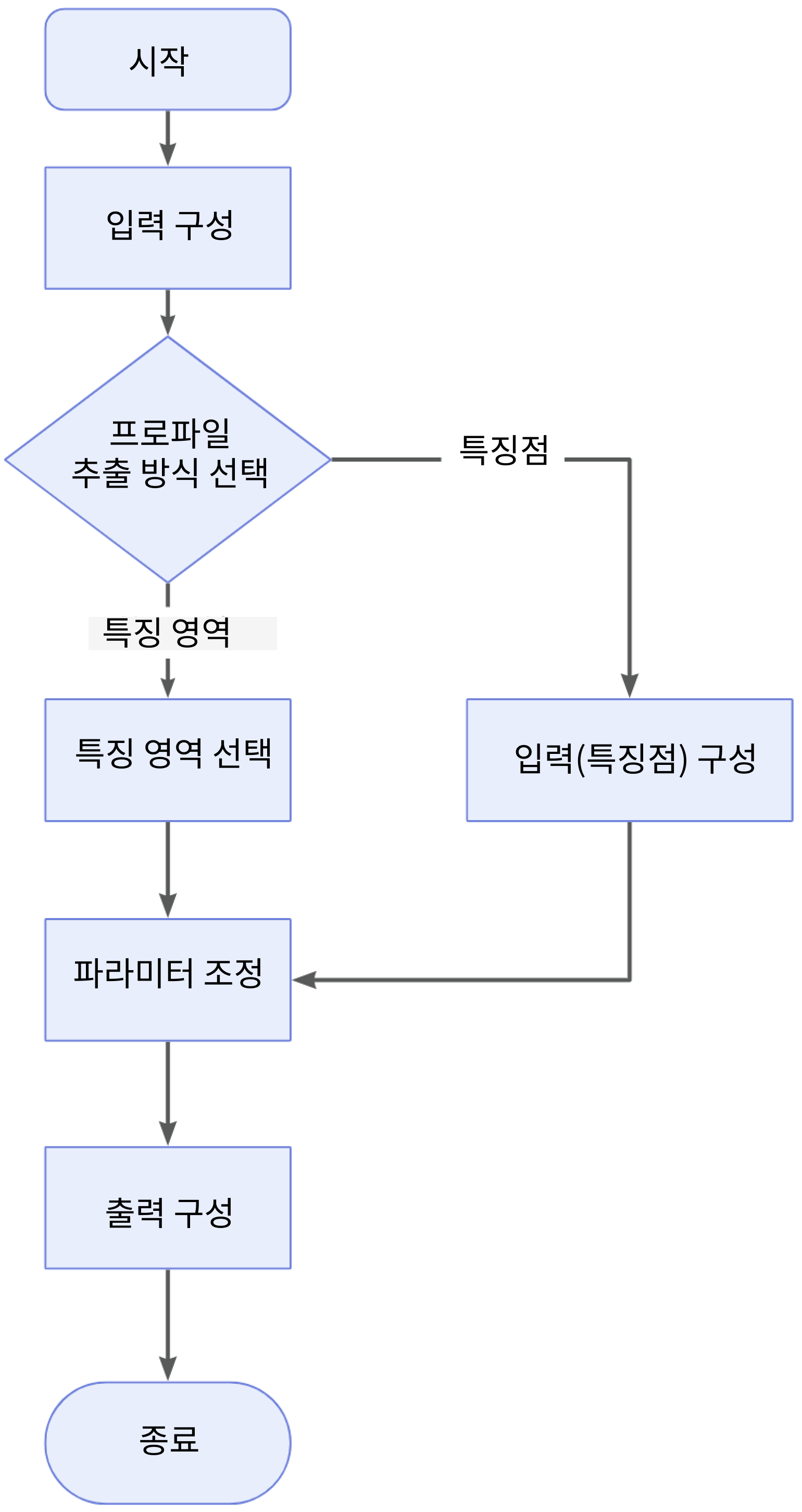

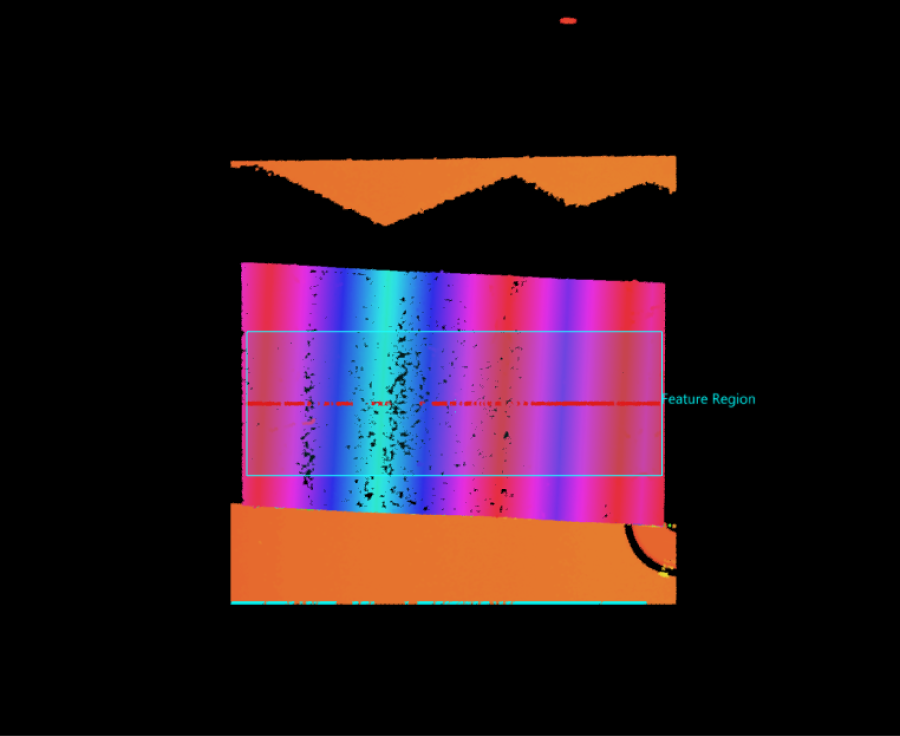

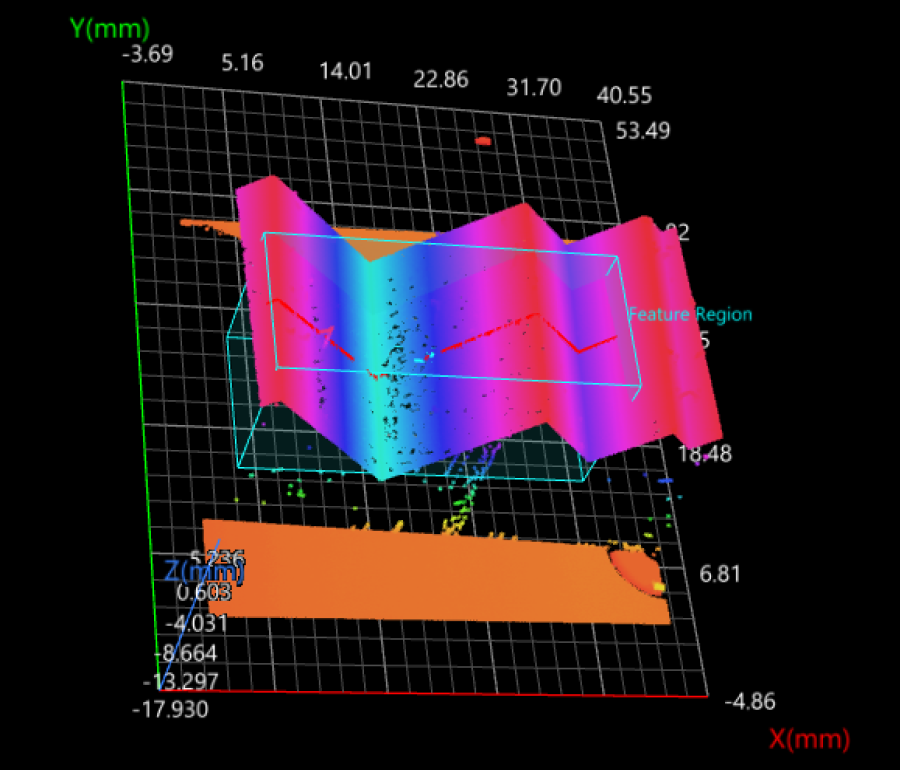

표면 데이터에서 프로파일을 추출하는 영역입니다. '프로파일을 추출 방식’이 특징 영역으로 설정된 경우에만 표시됩니다.

특징 영역을 조정하는 방법은 특징 영역에서 확인할 수 있습니다.

이 옵션을 선택하지 않으면 평균 계산 없이 직접 교차선의 원시 데이터 포인트(비어 있을 수 있음)를 사용하여 프로파일이 생성됩니다.

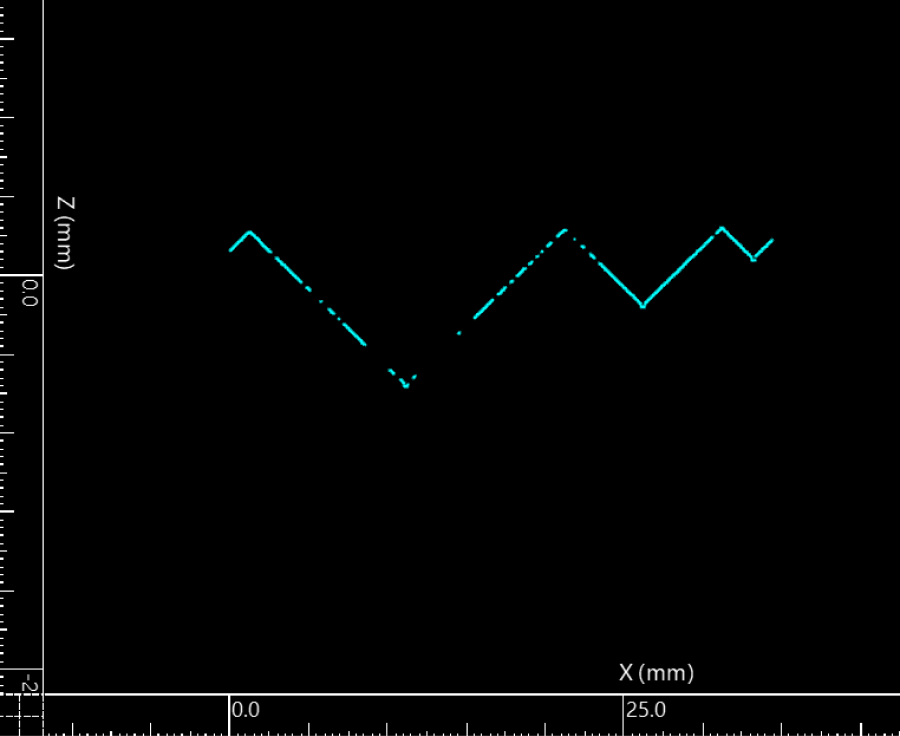

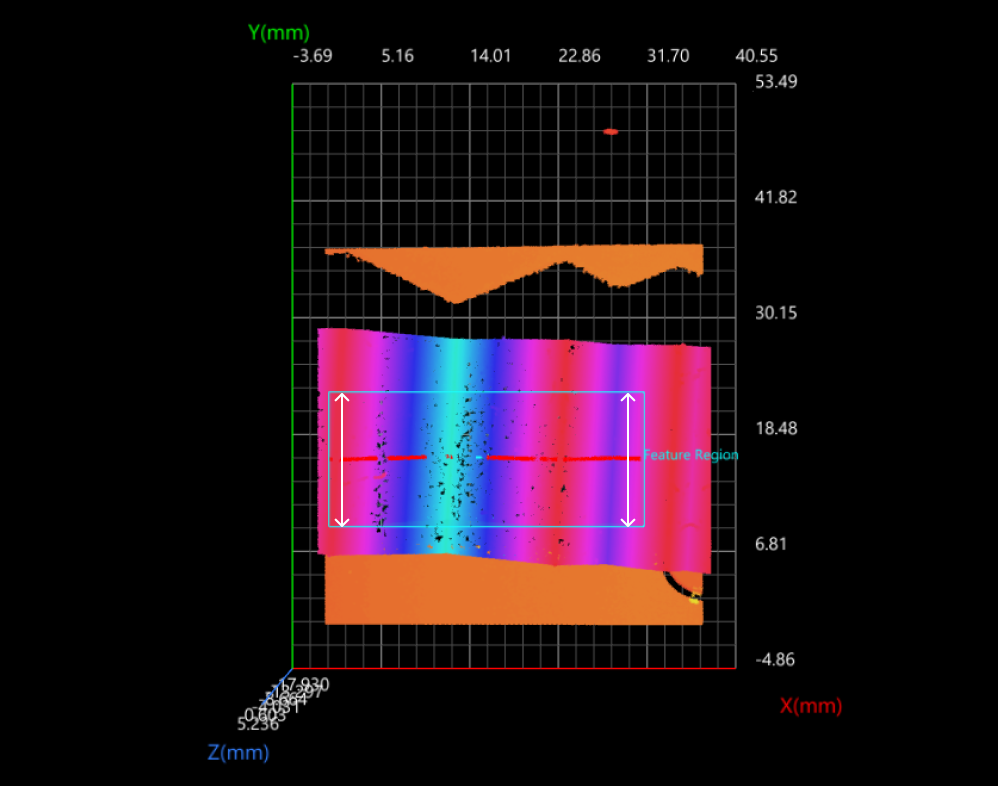

이 옵션을 선택하면 특징 영역의 중심선에 수직인 방향을 따라 특징 영역의 길이 내에서 데이터 포인트의 평균 Z 값이 계산됩니다. 평균으로 나눈 후 얻은 데이터 포인트(비어 있을 수 있음)는 프로파일을 구성합니다.

평균 프로파일 파라미터를 선택한 경우에만 표시됩니다.

이 파라미터 특징 영역 내에서 유효한 포인트의 백분율을 지정하는 데 사용됩니다. 유효 포인트 개수의 실제 비율이 파라미터보다 낮으면 데이터 포인트가 존재하지 않는 것으로 판단됩니다.

이 옵션을 선택하지 않으면 평균 계산 없이 직접 교차선의 원시 데이터 포인트(비어 있을 수 있음)를 사용하여 프로파일을 생성합니다.

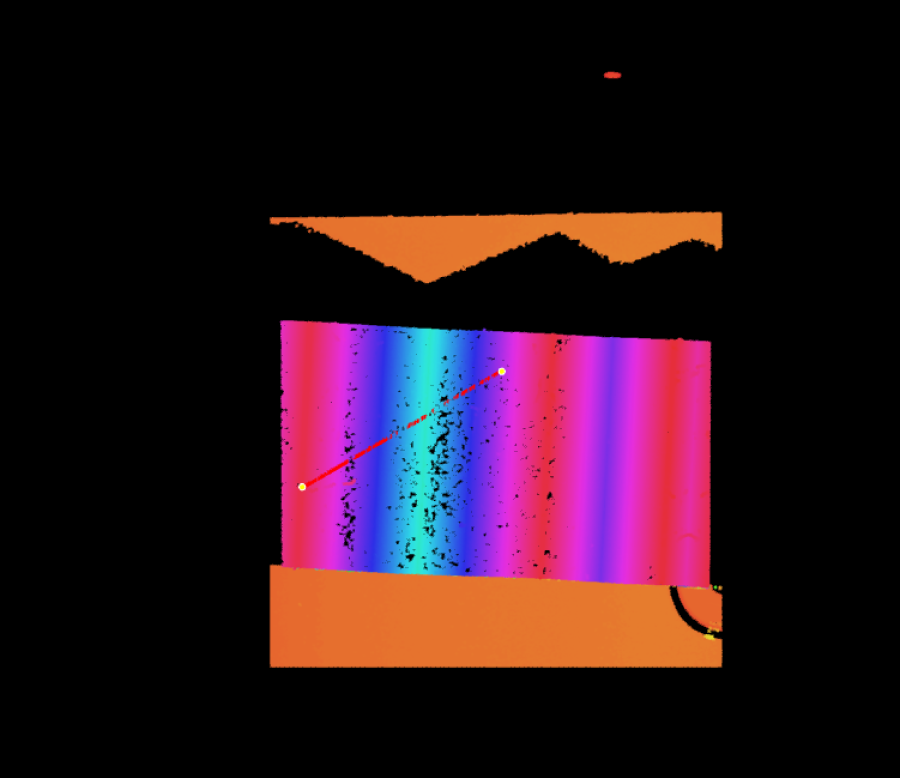

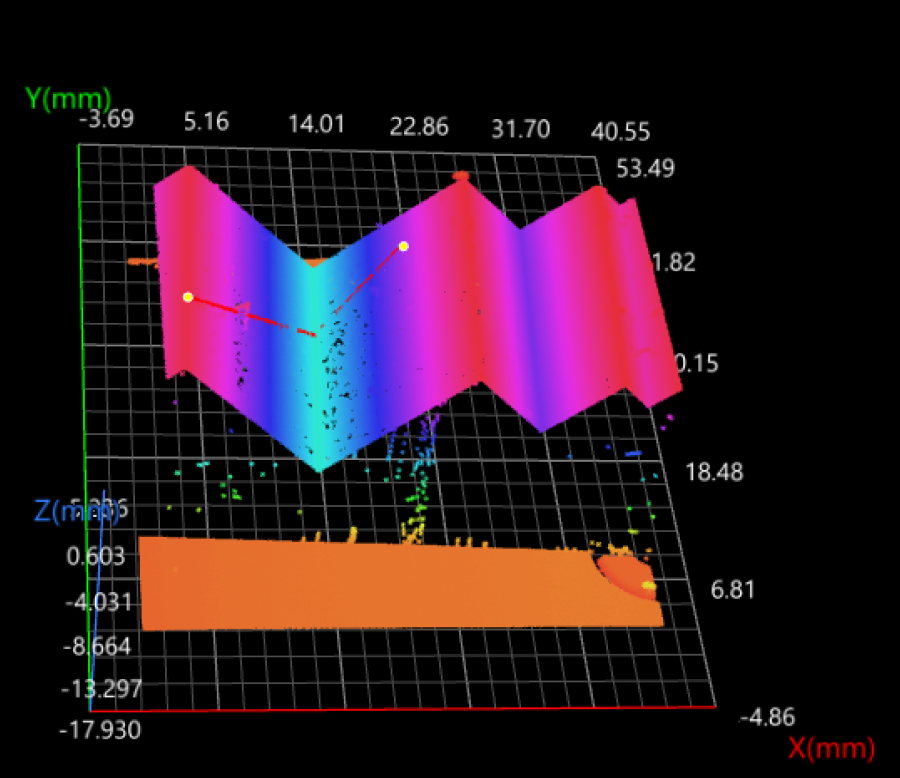

이 옵션을 선택하면 특징점을 연결하는 선에 수직인 방향을 따라 평균 너비의 길이 내에서 데이터 포인트의 평균 Z 값이 계산됩니다. 평균으로 나눈 후 얻은 데이터 포인트(비어 있을 수 있음)는 프로파일을 구성합니다.

두 특징점을 연결하는 선에 수직인 방향을 따라 평균화를 수행할 때 사용하는 픽셀 너비입니다.

평균 프로파일 파라미터를 선택한 경우에만 표시됩니다.

평균 프로파일 파라미터를 선택한 경우에만 표시됩니다.

이 파라미터는 평균 너비 내에서 유효한 포인트의 백분율을 지정하는 데 사용됩니다. 유효 포인트 개수의 실제 비율이 파라미터보다 낮으면 데이터 포인트가 존재하지 않는 것으로 판단됩니다.
