프로파일 특징으로 치수 측정
기능 설명
이 스텝에서는 두 특징점을 결정하고 두 점 사이의 너비(X축), 높이(Z축), 거리, 중심점 X/Z 값 등을 특정할 수 있습니다.
|
특징 영역 2개를 사용하여 두 특징점의 위치를 지정하고 치수를 측정하기 |
사용방법
파라미터 설명
| 파라미터 | 설명 | ||
|---|---|---|---|
특징 영역 1 사용/특징 영역 2 사용 |
|
||
특징점 1 유형/특징점 2 유형 |
드롭다운 메뉴에서 특징점 유형을 지정합니다. 자세한 내용은 특징점을 참조하세요. |
||
너비/높이를 절대값으로 출력 |
|
출력 설명
해당 출력 항목을 선택한 후 스텝은 해당 출력 포트를 추가하고 스텝이 실행된 후 해당 데이터가 출력됩니다. 실제 측정 요구 사항에 따라 해당 출력 항목을 선택할 수 있습니다.
|
확장 가능한 출력 항목을 선택한 경우에는 ▶를 클릭하여 확장한 후, 최소값과 최대값을 설정하여 허용 범위를 결정해야 합니다. 출력값이 허용 범위 내에 있으면 측정 항목은 합격(OK)으로 판정되며, 허용 범위를 벗어나면 불합격(NG)으로 판정됩니다. |
| 출력 항목 | 설명 | 예시 그림 |
|---|---|---|

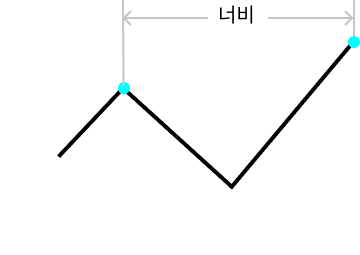

너비(X) |
X축을 따라 두 특징점 사이의 거리입니다. |
|
높이(Z) |
Z축을 따라 두 특징점 사이의 거리입니다. |
|

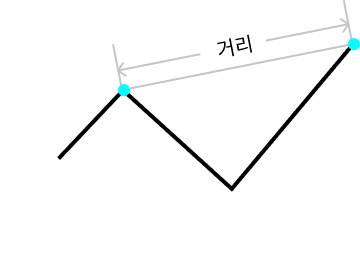

거리 |
두 특징점 사이의 유클리드 거리입니다. |
|

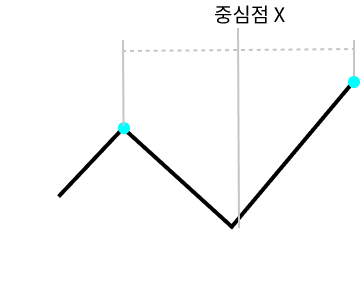

중간점 X 좌표 |
두 특징점 사이의 중간점의 X 값입니다. |
|

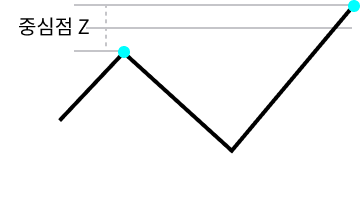

중간점 Z 좌표 |
두 특징점 사이의 중간점의 Z 값입니다. |
|
오류 분석
일반적인 오류 메시지와 해결 방법은 오류 코드 리스트를 참조하세요.
