YASKAWAロボットの自動キャリブレーション

プレリリース版のマニュアルを表示しています。安定リリース版(星マーク付き)のマニュアルを表示するには、ページの右上隅にあるバージョン番号をクリックして切り替えてください。

以下では、YASKAWAロボットが標準インターフェースでMech-Mindビジョンシステムと通信する際に、自動キャリブレーションを実行する方法について説明します。

事前準備

キャリブレーションの事前準備はカメラの取り付け方式によって異なります。詳細については、以下の内容をご参照ください。

キャリブレーション前の設定

  1. Mech-Visionを起動し、ツールバーの カメラキャリブレーション をクリックします。すると、 キャリブレーション前の設定 画面が表示されます。

  2. キャリブレーション前の確認作業が完了したことを確認し、確認完了 ボタンをクリックし、次へ ボタンをクリックします。

  3. キャリブレーションの実行方法を選択 画面で、 新なキャリブレーションを開始 を選択し、 次へ をクリックします。

  4. キャリブレーションのタスクを選択 画面で、ドロップダウンリストから 適応可能なロボットのハンド・アイ・キャリブレーション を選択し、 ロボット型番を選択 をクリックして型番を選択してから、 次へ をクリックします。

  5. カメラの取り付け方式を選択 画面では、プロジェクトに使用されているカメラの取り付け方式に応じて選択してから、 次へ をクリックします。

  6. 実行モードとロボットの制御方式を選択 画面で、自動キャリブレーション標準インターフェース を選択してから、実行をクリックします。すると、キャリブレーション 画面が表示されます。

キャリブレーションの実行手順

キャリブレーションの実行手順はカメラの取り付け方式によって異なります。詳細については、以下の内容をご参照ください。

注意事項

1. キャリブレーションするためのプログラムを選択

  1. ロボットをティーチモードに切り替え、JOB  SELECT JOB をクリックします。カーソルを MM_AUTO_CALIB に移動させ、ティーチペンダントの SELECT キーを押します。

    choose caribrate file 1
    choose caribrate file 2
  2. プログラムを選択した後、以下のような画面が表示されます。

    choose caribrate file 3

2.キャリブレーションの初期位置を設定

  1. ティーチペンダントの SERVO ON READY を押した後、背面の イネーブルスイッチ を押し、手動でロボットをキャリブレーションの開始位置に移動させます。

    calibrate start point 1 1
    calibrate start point 1 2
  2. カーソルを MOVJ P099 VJ=5 に移動してから、ティーチペンダントの DIRECT OPEN を押します。

    calibrate start point 1
  3. MODIFY を押し、ENTER を押します。位置型変数 P099 を現在の位置に変更し、ツールが 00 であることを確認します。

    calibrate start point 1 3
    calibrate start point 2
  4. ティーチペンダントの DIRECT OPEN キーをもう一度押すと、JOB の画面に戻ります。

3. キャリブレーションプログラムを実行

  1. カーソルを最初の行に移動し、モードスイッチをPLAYモードに回し、ロボットを リピートモード に切り替えます。その後、ティーチペンダントの SERVO ON READY を押します。

    run program 1
    run program 2

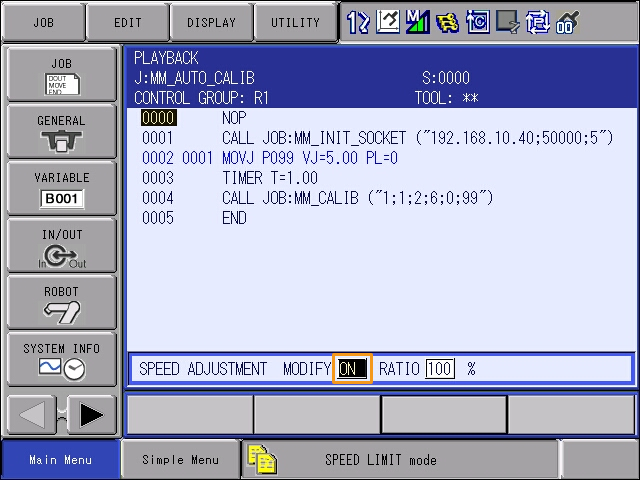

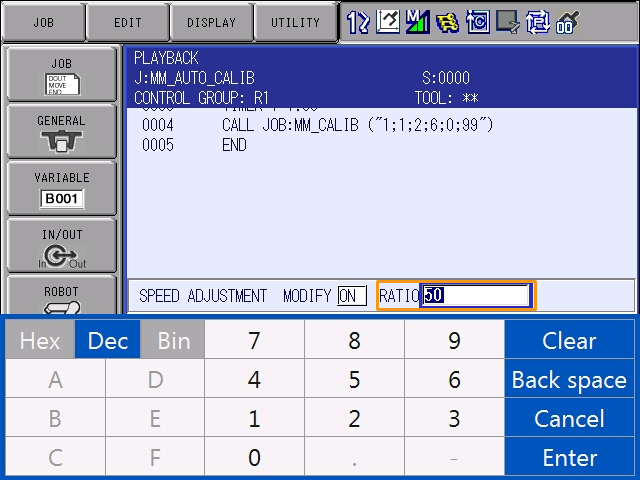

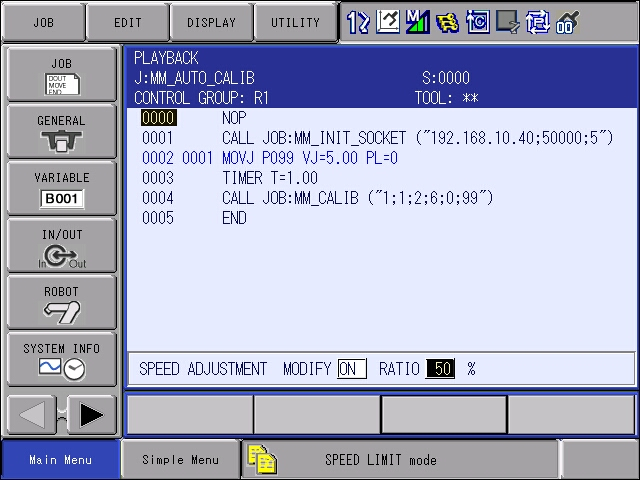

    低い速度で動作する必要がある場合、ティーチペンダントパネルの UTILITY  SETUP SPECIAL RUN をクリックして、SPEED LIMITVALID に変更します。

    low speed run 1
    low speed run 2
  2. その後、ティーチペンダントの START キーを押します。ボタンが点灯すると、プログラムの実行が開始されます。

    run program 3
    もし実行中に異常が発生した場合は、すぐに 一時停止 または 緊急停止 ボタンを押してください。
  3. Mech-Visionの キャリブレーション 画面では、ロボットを接続 の下に「接続済み」の状態が表示され、ボタンが ロボットとの接続を待機中… から 接続を切断 に変わったら、次へ をクリックします。「動作経路を設定」手順に進みます。

    start calilbration1

外部パラメータファイルの切替え

Mech-Visionプロジェクトがカメラの外部パラメータファイルを使用している場合、ハンド・アイ・キャリブレーションが完了したら、Mech-Visionプロジェクトに使用されている外部パラメータファイルを新しいものに切り替える必要があります。

  1. カメラから画像を取得 ステップを選択します。

    change calibration parameter group
  2. ステップパラメータキャリブレーションパラメータグループchange calibration parameter group icon をクリックし、表示される画面で新しい外部パラメータファイルを選択します。

キャリブレーションに関するステータスコード

自動キャリブレーションに標準インターフェース通信を使用する場合、ビジョンシステムからロボットに返されるデータにはステータスコードが含まれます。ステータスコードはコマンドの実行を示すために使用され、以下に示すような正常実行完了のコードとエラーコードがあります。

エラーコード

エラーコード 意味

キャリブレーション:パラメータエラーです

キャリブレーション:Mech-Visionはキャリブレーションするためのフランジ位置姿勢を提供していません

キャリブレーション:Mech-Visionはキャリブレーションするための関節角度を提供していません

キャリブレーション:ロボットがキャリブレーションポイントに到達できませんでした

正常実行完了のコード

正常実行完了のコード 意味

7100

キャリブレーション:ロボットがキャリブレーションポイントに到達しました

7101

キャリブレーション:Mech-Visionから位置姿勢を取得しました
