コマンド説明

プレリリース版のマニュアルを表示しています。安定リリース版(星マーク付き)のマニュアルを表示するには、ページの右上隅にあるバージョン番号をクリックして切り替えてください。

Mech-Visionプロジェクトを実行

このコマンドは、Mech-Vizを使用せずMech-Visionを使用する場合に使用します。このコマンドを実行すると、Mech-Visionプロジェクトが起動され、カメラ撮影とビジョン処理による認識が行われます。

mc cmd 1

パラメータの説明

入力パラメータ:

  • Vision_Proj_Num:Mech-Visionプロジェクト番号は、Mech-Visionプロジェクトリストで確認できます。プロジェクト前の数字はプロジェクト番号を表します。

  • Req_Pose_Num: Mech-Visionから出力されたビジョンポイントの数を設定します。値の範囲は0~20であり、値を0に設定すると、すべてのポイントが返されます。

  • Robot_Pose_Type:ロボットの位置姿勢タイプで、ロボット実機の位置姿勢をMech-Visionに送信する形式を指定します。値の範囲は0~3です。

  • Camera_User.Robot_Pose_JPS:ロボットの現在の関節角度です。データ型は1次元の配列Array[0..5] of Realとなります。

  • Camera_User.Robot_Pose_Flange:ロボットの現在のフランジ位置姿勢です。データ型は1次元の配列Array[0..5] of Realとなります。

Robot_Pose_Type、Camera_User.Robot_Pose_JPSおよびCamera_User.Robot_Pose_Flangeのパラメータ値と説明は以下の通りです。

Robot_Pose_Type Camera_User.Robot_Pose_JPS Camera_User.Robot_Pose_Flange 詳細 適用シーン

0

0, 0, 0, 0, 0, 0

0, 0, 0, 0, 0, 0

Mech-Visionにロボットの位置姿勢を送信する必要がありません

カメラがEye to Hand方式で取り付けられている場合。Mech-Visionプロジェクトで「経路計画」ステップを使用する場合、経路計画の開始位置は、経路計画ツールで設定した初期位置です。

1

ロボットの現在の関節角度

ロボットの現在のフランジ位置姿勢

ロボットの現在の関節角度とフランジ位置姿勢をMech-Visionに送信する必要があります

カメラがEye in Hand方式で取り付けられている場合、直行ロボット以外のほとんどのロボットで利用可能です。

2

0, 0, 0, 0, 0, 0

ロボットの現在のフランジ位置姿勢

ロボットの現在のフランジ位置姿勢をMech-Visionに送信する必要があります

カメラがEye in Hand方式で取り付けられている場合。ロボットは関節角度のデータがなく、フランジ位置姿勢データのみがあります(直行ロボットなど)。

3

経路計画の開始位置におけるロボットの関節角度

0, 0, 0, 0, 0, 0

経路計画の開始位置におけるロボットの関節角度をMech-Visionに送信する必要があります

カメラがEye to Hand方式で取り付けられている場合。Mech-Visionプロジェクトで「経路計画」ステップを使用し、ロボット側から経路計画の開始位置を設定する必要があります。

  • Start_Vision:Mech-Visionプロジェクトを実行します。正常立ち上がり時は有効になります。

グローバルラベルMM_Cameraの返されたデータ:

  • Status_Code:コマンドが正常に実行された場合、 1102 のステータスコードが返されます。エラーが発生した場合、エラーを表すエラーコードが返されます。

サンプル

Camera_User.Start_Visラベルが立ち上がると、PLCはMech-Visionプロジェクト1をトリガーして実行し、Mech-Visionプロジェクト1からビジョン結果が返されます。また、ロボットの現在の関節角度とフランジ位置姿勢がMech-Visionに送信されます。

mc cmd 2

ビジョン目標点を取得

101コマンド——Mech-Visionプロジェクトを実行 の後に使用されます。このコマンドは、Mech-Visionから取得したビジョンポイントを自動的にビジョン目標点に変換するために使用されます。

以下に、ビジョンポイントに含まれる位置姿勢をロボットTCPに変換する処理を示します。

  • ビジョンポイントに含まれる位置姿勢をX軸を中心に180°回転させます。

  • ロボット型番の基準座標系の定義によって、ロボット架台の高さが含まれているかどうかを判断し、それに応じて垂直方向のオフセットを増やします。

mc cmd 3

パラメータ説明

入力パラメータ:

  • Vision_Proj_Num:Mech-Visionプロジェクト番号は、Mech-Visionプロジェクトリストで確認できます。プロジェクト前の数字はプロジェクト番号を表します。

  • Get_VisData:ビジョン目標点の取得をトリガーします。正常立ち上がり時は有効になります。

グローバルラベルMM_Cameraの返されたデータ:

  • Status_Code:コマンドが正常に実行された場合、 1100 のステータスコードが返されます。エラーが発生した場合、エラーを表すエラーコードが返されます。

  • Status_of_Pose_Sent:1は書き込まれた位置姿勢データが新しいことを意味します。PLCが位置姿勢データを読み込んだ後にMM_Empty_Targetを再起動し、このレジスタを0に設定してください。

  • Number_of_Pose_Sent:取得されたビジョン目標点の数で、値の範囲は1~20です。

  • Target_Pose:ビジョン目標点のTCPです。

  • Target_Label:ビジョン目標点のラベルです。

サンプル

このサンプルでは、Camera_User.Get_VisDataラベルが立ち上がると、Mech-Visionプロジェクト1のビジョン目標点が取得されます。

mc cmd 4

Mech-Visionのパラメータレシピを切り替える

このコマンドは、Mech-Visionプロジェクトに使用されるパラメータレシピを切り替えるために使用されます。 101コマンド——Mech-Visionプロジェクトを実行 を実行する前に、このコマンドを呼び出す必要があります。

mc cmd 5

パラメータ説明

入力パラメータ:

  • Vision_Proj_Num:Mech-Visionプロジェクト番号は、Mech-Visionプロジェクトリストで確認できます。プロジェクト前の数字はプロジェクト番号を表します。

  • Vision_Recipe_Num:Mech-Visionプロジェクトに使用されるレシピ番号です。

  • Switch_Recipe:パラメータレシピの切り替えを行います。正常立ち上がり時は有効になります。

グローバルラベルMM_Cameraの返されたデータ:

  • Status_Code:コマンドが正常に実行された場合、 1107 のステータスコードが返されます。エラーが発生した場合、エラーを表すエラーコードが返されます。

サンプル

このサンプルでは、Camera_User.Switch_Recipeラベルが立ち上がると、Mech-Visionプロジェクト1のレシピがレシピ2に切り替えられます。

mc cmd 6

Mech-Visionの「経路計画」ステップの結果を取得

101コマンド——Mech-Visionプロジェクトを実行 を呼び出した後、このコマンドを使用してMech-Visionの「経路計画」ステップから出力された衝突のない把持経路を取得します。

このコマンドを使用する時、Mech-Visionの「出力」ステップの ポートタイプ を「事前定義済み(ロボット経路)」に設定する必要があります。

このコマンドを呼び出す前に、 101コマンド——Mech-Visionプロジェクトを実行Req_Pose_Num を必ず0に設定して呼び出す回数を減らしてください。101コマンド——Mech-Visionプロジェクトを実行Req_Pose_Num を1に設定すると、このコマンドの呼び出しごとに1つの経路点のみが返され、このコマンドを複数回呼び出した場合のみすべての経路点が返されます。
mc cmd 7

パラメータ説明

入力パラメータ:

  • Vision_Proj_Num:Mech-Visionプロジェクト番号は、Mech-Visionプロジェクトリストで確認できます。プロジェクト前の数字はプロジェクト番号を表します。

  • Request_Pose_Type: 「経路計画」ステップから返された経路点の位置姿勢タイプを指定します。

    • 1:経路点は、ロボットの関節角度(JPs)の形式で返されます。

    • 2:経路点は、ロボットのツール位置姿勢(TCP)の形式で返されます。

ここで Request_Pose_Type と関数MM_Start_Vis、MM_Start_Vizの Robot_Pose_Type が、グローバルラベル「MM_Camera」の Pose_Type 変数に対応していますが、三者が設定した値が異なる場合は同時に有効になりません。
  • Get_VisData:Mech-Visionの「経路計画」ステップの結果を取得します。正常立ち上がり時は有効になります。

グローバルラベルMM_Cameraの返されたデータ:

  • Status_Code:コマンドが正常に実行された場合、1103のステータスコードが返されます。エラーが発生した場合、エラーを表すエラーコードが返されます。

  • Status_of_Pose_Sent:1は書き込まれた位置姿勢データが新しいことを意味します。PLCが位置姿勢データを読み込んだ後にMM_Empty_Targetを再起動し、このレジスタを0に設定してください。

  • Number_of_Pose_Sent:Mech-Visionの「経路計画」ステップによって出力された経路点の数で、値の範囲は1~20です。

  • Index_of_Vision_Picking_Point:「ビジョン処理による移動」の経路点が経路全体における位置です。例えば、計画された経路が「移動_1」、「移動_2」、「ビジョン処理による移動」、「移動_3」で構成されている場合、「ビジョン処理による移動」の位置番号は3になります。

  • Target_Pose:経路点の位置姿勢です。位置姿勢のタイプはRequest_Pose_Typeによって異なります。

  • Target_Label:経路点のラベルです。

  • Target_Tool_ID:経路計画設定ツールで設定されたツールIDです。

サンプル

このサンプルでは、Camera_User.Get_VisDataが立ち上がると、Mech-Visionプロジェクト1から返された動作経路が取得されます。経路点の位置姿勢タイプがJPsとなります。

mc cmd 8

Mech-Vizプロジェクトを実行

このコマンドは、Mech-VisionとMech-Vizの両方を使用する場合に使われます。Mech-Vizプロジェクトを実行し、対応するMech-Visionプロジェクトを呼び出し、動作経路を計画するために使用されます。

mc cmd 9

パラメータ説明

入力パラメータ:

  • Robot_Pose_Type:ロボットの位置姿勢タイプで、ロボット実機の位置姿勢をMech-Vizに送信する形式を指定します。範囲は0~2です。

  • Camera_User.Robot_Pose_JPS:ロボットの現在の関節角度です。データ型は1次元の配列Array[0..5] of Realとなります。

  • Camera_User.Robot_Pose_Flange:ロボットの現在のフランジ位置姿勢です。データ型は1次元の配列Array[0..5] of Realとなります。

Robot_Pose_Type、Camera_User.Robot_Pose_JPSおよびCamera_User.Robot_Pose_Flangeのパラメータ値と説明は以下の通りです。

Robot_Pose_Type Camera_User.Robot_Pose_JPS Camera_User.Robot_Pose_Flange 詳細 適用シーン

0

0, 0, 0, 0, 0, 0

0, 0, 0, 0, 0, 0

ロボットの位置姿勢をMech-Vizに送信する必要がありません。Mech-Vizでの仮想ロボットは初期位置姿勢(JPs = [0, 0, 0, 0, 0, 0])から最初の経路点に移動します。

カメラがEye to Hand方式で取り付けられている場合、この設定は推奨しません。

1

ロボットの現在の関節角度

ロボットの現在のフランジ位置姿勢

ロボットの現在の関節角度とフランジ位置姿勢をMech-Vizに送信する必要があります。Mech-Vizでの仮想ロボットは受信された関節角度から最初の経路点に移動します。

カメラがEye in Hand方式で取り付けられている場合、この設定は推奨します。

2

ロボット側でカスタマイズされた関節角度

0, 0, 0, 0, 0, 0

ロボットのティーチポイント(現在の関節角度ではない)をMech-Vizに送信する必要があります。これは、ロボットが画像撮影領域の外にいるとき(下図に示す)、Mech-Vizプロジェクトが次回の経路を事前に計画することをトリガーするために使用されます。Mech-Vizでの仮想ロボットは受信されたティーチポイントから最初の経路点に移動します。

カメラがEye to Hand方式で取り付けられている場合、この設定は推奨します。

カメラがEye to Hand方式で取り付けられている場合、 Robot_Pose_Type を2に設定する理由は次の通りです。 Eye to Hand取り付け方式では、カメラはロボットが画像撮影領域と把持領域に戻る前に撮影できます。これにより、次の把持経路を事前に計画してタクトタイムを短縮できます。 この場合で Robot_Pose_Type を1に設定すると、つまり、ロボットの現在の位置姿勢をMech-Vizの仮想ロボットに送信すると、仮想ロボットとロボット実機の経路が一致しないため予測できない衝突を起こす可能性があります。 仮想ロボットは現在の位置姿勢からMech-Vizで設定された最初の移動ステップの位置姿勢に移動しますが、ロボット実機は上記の位置姿勢に移動する前に別の位置姿勢に移動する可能性があります。 したがって、 Robot_Pose_Type パラメータを2に設定する必要があります。

mc cmd 10
  • Start_Viz:Mech-Vizプロジェクトの実行をトリガーします。正常立ち上がり時は有効になります。

グローバルラベルMM_Cameraの返されたデータ:

  • Status_Code:コマンドが正常に実行された場合、 2103 のステータスコードが返されます。エラーが発生した場合、エラーを表すエラーコードが返されます。

サンプル

このサンプルでは、Camera_User.Start_Vizラベルが立ち上がると、Mech-Vizプロジェクトが実行され、ロボットの現在の関節角度とフランジ位置姿勢がMech-Vizに送信されます。

mc cmd 11

Mech-Vizプロジェクトを停止

Mech-Vizプロジェクトの実行を停止します。Mech-Vizプロジェクトがデッドループになっていない場合や、正常に停止できる場合は、このコマンドを使用する必要はありません。

mc cmd 12

パラメータ説明

入力パラメータ:

  • Stop_Viz:実行しているMech-Vizプロジェクトを停止します。正常立ち上がり時は有効になります。

グローバルラベルMM_Cameraの返されたデータ:

  • Status_Code:コマンドが正常に実行された場合、 2104 のステータスコードが返されます。エラーが発生した場合、エラーを表すエラーコードが返されます。

サンプル

このサンプルでは、Camera_User.Stop_Vizラベルが立ち上がると、Mech-Vizプロジェクトが停止されます。

mc cmd 13

Mech-Viz分岐を選択

Mech-Vizプロジェクトに「メッセージによって異なる分岐を実行」のステップがある場合、このコマンドはMech-Vizにある「メッセージによって異なる分岐を実行」ステップを指定された出口に沿って実行し続けることを制御します。このコマンドを実行する前に、201コマンド——Mech-Vizプロジェクトを実行 コマンドを実行してください。Mech-Vizは、「メッセージによって異なる分岐を実行」ステップまで実行されると、このコマンドが分岐の出口番号を送信するのを待ちます。

mc cmd 14

パラメータ説明

入力パラメータ:

  • Branch_Name:分岐ステップ番号です。

  • Branch_Exit_Port:分岐の出口番号(正の整数)です。

    出口番号は、1から始まる出口のインデックス番号です。例えば、指定された出口が左から右に2番目のポートである場合、番号は2です。
  • Set_Branch:ステップ「メッセージによって異なる分岐を実行」の出口を設定します。正常立ち上がり時は有効になります。

グローバルラベルMM_Cameraの返されたデータ:

  • Status_Code:コマンドが正常に実行された場合、 2105 のステータスコードが返されます。エラーが発生した場合、エラーを表すエラーコードが返されます。

サンプル

このサンプルでは、Camera_User.Set_Branchラベルが立ち上がると、Mech-VizプロジェクトがステップIDが1の分岐ステップに実行したときに出口番号1から実行を続けることを指定します。

mc cmd 15

移動インデックスを設定

このコマンドは、ステップのインデックスパラメータを設定するために使用されます。インデックスパラメータが付いたステップは「リストによる移動」、「グリッドによる移動」、「カスタマイズのパレットパターン」、「事前計画パレットパターン」などです。通常、連続した、あるいは個別に指定された移動などの操作に使用されます。

このコマンドを実行する前に、 201コマンド——Mech-Vizプロジェクを実行 を実行してください。

mc cmd 16

パラメータ説明

入力パラメータ:

  • Index_Name:ステップ番号です。

  • Index_Counter:次にこのステップが実行されたときに設定されるべきインデックス値です。このコマンドを送信すると、Mech-Vizの現在のインデックス値がこのパラメータの値から1を引いた値に変更されます。このコマンドで指定したステップにMech-Vizプロジェクトが実行されると、Mech-Vizの 現在のインデックス の値が、このパラメータの値まで1つずつ増加します。

グローバルラベルMM_Cameraの返されたデータ:

  • Status_Code:コマンドが正常に実行された場合、 2106 のステータスコードが返されます。エラーが発生した場合、エラーを表すエラーコードが返されます。

サンプル

このサンプルでは、Camera_User.Set_Indexラベルが立ち上がると、Mech-VizプロジェクトにおけるステップIDが5のステップの現在のインデックス値が4-1=3になります。

mc cmd 17

Mech-Vizから計画された経路を取得

このコマンドは、Mech-Vizによって計画された経路を取得するために使用されます。

mc cmd 18

パラメータ説明

入力パラメータ:

  • Request_Pose_Type: 取得する経路点の位置姿勢タイプを指定します。

    • 1:経路点は、ロボットの関節角度(JPs)の形式で返されます。

    • 2:経路点は、ロボットのツール位置姿勢(TCP)の形式で返されます。

ここで Request_Pose_Type と関数MM_Start_Vis、MM_Start_Vizの Robot_Pose_Type が、グローバルラベル「MM_Camera」の Pose_Type 変数に対応していますが、三者が設定した値が異なる場合は同時に有効になりません。
  • Get_VizData:Mech-Vizプロジェクトによって計画された経路を取得します。正常立ち上がり時は有効になります。

グローバルラベルMM_Cameraの返されたデータ:

  • Status_Code:コマンドが正常に実行された場合、 2100 のステータスコードが返されます。エラーが発生した場合、エラーを表すエラーコードが返されます。

  • Status_of_Pose_Sent:1は書き込まれた位置姿勢データが新しいことを意味します。PLCが位置姿勢データを読み込んだ後にMM_Empty_Targetを再起動し、このレジスタを0に設定してください。

  • Number_of_Pose_Sent:Mech-Vizが出力された経路点の数で、範囲は1~20です。

  • Index_of_Vision_Picking_Point:「ビジョン処理による移動」の経路点が経路全体における位置です。例えば、計画された経路が「移動_1」、「移動_2」、「ビジョン処理による移動」、「移動_3」で構成されている場合、「ビジョン処理による移動」の位置番号は3になります。

  • Target_Pose:経路点の位置姿勢です。位置姿勢のタイプはRequest_Pose_Typeによって異なります。

  • Target_Label:経路点のラベルです。

  • Target_Tool_ID:Mech-Vizプロジェクトで設定されたツールIDです。

サンプル

このサンプルでは、Camera_User.Get_VizDataラベルが立ち上がると、Mech-Vizプロジェクトによって計画された動作経路が取得されます。経路点の位置姿勢タイプがTCPとなります。

mc cmd 19

DO信号リストを取得

このコマンドは、Mech-VisionまたはMech-Vizプロジェクトによって計画された複数パーティション吸盤の制御信号を取得するために使用されます。このコマンドを実行する前に、コマンド105——Mech-Visionの「経路計画」ステップの結果を取得 または コマンド205——Mech-Vizから計画された経路を取得 を実行する必要があります。

mc cmd 20

このコマンドを使用する前に、DO信号を設定する必要があります。

  • Mech-VisionプロジェクトのDO信号を設定

    「経路計画」ステップのパラメータから エディタを開く をクリックします。表示される画面でロボットハンド名をダブルクリックし、 ロボットハンドの種類デパレタイズ用吸盤 に選択します。 デパレタイズ用吸盤設定 をクリックし、実際の状況に応じてDO信号を設定します。

    sucker vis
  • Mech-VizプロジェクトのDO信号と「DOを設定」ステップを設定

    Mech-Vizでは、ロボットハンド名をダブルクリックし、 ロボットハンドの種類デパレタイズ用吸盤 に選択します。 デパレタイズ用吸盤設定 をクリックし、実際の状況に応じてDO信号を設定します。

    sucker viz

パラメータ説明

入力パラメータ:

  • Vision_Proj_Num:このパラメータは、DO信号リストのソースを指定します。値が0または正整数です。

    • 0:Mech-VizからDO信号リストを取得します。

    • 正整数:Mech-VisionからDO信号リストを取得します。ここで設定された正整数はMech-Visionプロジェクト番号となります。

  • Tool_Section_Num:吸盤のパーティション数を示します。

  • Get_DoList:DO信号リストの取得を行います。正常立ち上がり時は有効になります。

グローバルラベルMM_Cameraの返されたデータ:

  • Status_Code:コマンドが正常に実行された場合、 2102 のステータスコードが返されます。エラーが発生した場合、エラーを表すエラーコードが返されます。

  • DO_LIST:コマンドによって返された64個のDO信号。

作成されるプロジェクトによって、このコマンドによって返されるDO信号は以下のように異なります。

  • Mech-Visionプロジェクトによって計画されたDO信号

    • 経路計画の 全体的設定 では、全部のビジョン処理の結果を計画有効になっていない 場合、このコマンドは64個の信号を返し、それは今回計画の吸盤DO信号を示します。有効なDO信号は0〜999の非負整数であり、無効なDO信号は-1(プレースホルダーとして使用)です。

      plan all vis off

      例えば下表では、有効なDO信号は1、3、5、6であり、ロボットは上記のDO信号に対応する値をONに設定する必要があります。

      1番目

      2番目

      3番目

      4番目

      5番目

      6番目

      7番目

      8番目

      63番目

      64番目

      1

      3

      5

      6

      -1

      -1

      -1

      -1

      -1

      -1

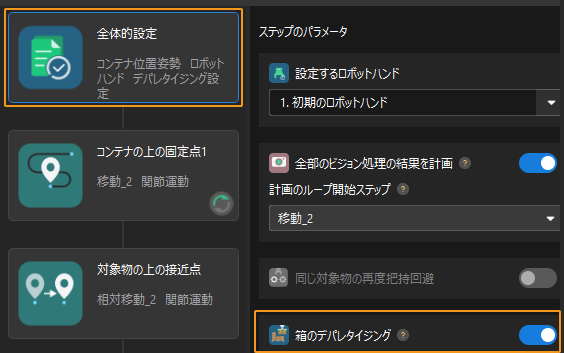

    • 経路計画の 全体的設定 では、全部のビジョン処理の結果を計画有効 になっている場合、Mech-Visionが同じビジョン結果に基づいて複数回の計画を行うことができます。このコマンドによって返される64個のDO信号は、すべての計画における吸盤のDO信号です。この時、吸盤パーティションの数を使用して、それぞれの計画の吸盤DO信号を区別できます。

      plan all vis on

      例えば、吸盤パーティションの数が4の場合、このコマンドは64個のDO信号を返します。そのうち、4個のDO信号ごとに一回計画の複数パーティション吸盤の制御信号が含まれます。

      1回目計画

      2回目計画

      16回目計画

      1番目

      2番目

      3番目

      4番目

      5番目

      6番目

      7番目

      8番目

      61番目

      62番目

      63番目

      64番目

      1

      3

      4

      -1

      1

      4

      -1

      -1

      -1

      -1

      -1

      -1

  • Mech-Vizプロジェクトによって計画されたDO信号

    • 「ビジョン処理による移動」ステップで「ビジョン処理の結果を再使用」に チェックを入れていない 場合、このコマンドは64個の信号を返し、それは今回計画の吸盤DO信号を示します。有効なDO信号は0〜999の非負整数であり、無効なDO信号は-1(プレースホルダーとして使用)です。

      vision move off

      例えば下表では、有効なDO信号は1、3、5、6であり、ロボットは上記のDO信号に対応する値をONに設定する必要があります。

      1番目

      2番目

      3番目

      4番目

      5番目

      6番目

      7番目

      8番目

      63番目

      64番目

      1

      3

      5

      6

      -1

      -1

      -1

      -1

      -1

      -1

    • 「ビジョン処理による移動」ステップでビジョン処理の結果を再使用」に チェックが入っていて、このステップががループフロー内にある場合、Mech-Vizは同じビジョン結果に基づいて複数回の計画を行うことができます。このコマンドによって返される64個のDO信号は、すべての計画における吸盤のDO信号です。この時、吸盤パーティションの数を使用して、それぞれの計画の吸盤DO信号を区別できます。

      vision move on

      例えば、吸盤パーティションの数が4の場合、このコマンドは64個のDO信号を返します。そのうち、4個のDO信号ごとに一回計画の複数パーティション吸盤の制御信号が含まれます。

      1回目計画

      2回目計画

      16回目計画

      1番目

      2番目

      3番目

      4番目

      5番目

      6番目

      7番目

      8番目

      61番目

      62番目

      63番目

      64番目

      1

      3

      4

      -1

      1

      4

      -1

      -1

      -1

      -1

      -1

      -1

サンプル

このサンプルでは、ラベルCamera_User.Get_DoListが立ち上がると、Vision_Proj_Numが0、Tool_Section_Numが3の場合、Mech-Vizから返されたDOリストはDO配列に保存されます。

mc cmd 21

Mech-Visionプロジェクトに対象物の寸法を入力

このパラメータはMech-Visionプロジェクトに、対象物の寸法を動的に送信するために使用されます。Mech-Visionプロジェクトを実行する前に、対象物の寸法を確認する必要があります。

Mech-Visionプロジェクトに「対象物の寸法を読み込む」ステップがあり、 パラメータから対象物の寸法を読み込む にチェックを入れる必要があります。

mc cmd 22

パラメータ説明

入力パラメータ:

  • Vision_Proj_Num:Mech-Visionプロジェクト番号は、Mech-Visionプロジェクトリストで確認できます。プロジェクト前の数字はプロジェクト番号を表します。

  • Camera_User.External_Input_Box_Dimension:Mech-Visionプロジェクトに送信する箱の寸法(長さ、幅、高さ、ミリメートル単位)です。

  • Set_Box_Dimention:Mech-Visionプロジェクトに対象物の寸法を送信します。正常立ち上がり時は有効になります。

グローバルラベルMM_Cameraの返されたデータ:

  • Status_Code:コマンドが正常に実行された場合、 1108 のステータスコードが返されます。エラーが発生した場合、エラーを表すエラーコードが返されます。

サンプル

このサンプルプログラムで、Camera_User.Set_Box_Dimentionラベルが立ち上がると、Mech-Visionプロジェクトの「対象物の寸法を読み込む」ステップの対象物の寸法がExternal_Input_Box_Dimention[0-2]変数の値に設定されます。

mc cmd 23

ソフトウェアのステータスを取得

このコマンドは、ソフトウェアの起動状態を取得するために使用されます。現在、このコマンドはMech-Visionプロジェクトの準備ができているかどうかを確認するためにのみ使用できます。

mc cmd 26

パラメータ説明

入力パラメータ:

  • Get_Status:Mech-Visionプロジェクトが準備できているかどうかをチェックするトリガーします。正常立ち上がり時は有効になります。

グローバルラベルMM_Cameraの返されたデータ:

  • Status_Code:システムのセルフチェックステータスです。 ステータスコードが 1101 になると「Mech-Visionが準備できました」です。他のステータスコードが出てきた場合「Mech-Visionプロジェクトがまだ準備できていません」ということです。

サンプル

このサンプルでは、Camera_User.Get_Statusラベルが立ち上がると、取得されたステータスコードがMM_Camera.Status_Codeに保存されます。

mc cmd 27

目標データをクリア

このコマンドは、取得されたTarget_Pose、Target_LabelおよびTarget_Tool_IDデータをクリアするために使用されます。

mc cmd 28

パラメータ説明

入力パラメータ:

  • Start_Empty:取得された全てのTarget_Pose、Target_LabelおよびTarget_Tool_IDデータを削除します。正常立ち上がり時は有効になります。

グローバルラベルMM_Cameraの返されたデータ:

  • Target_Pose:取得された位置姿勢データです。

  • Target_Label:取得されたラベルです。

  • Target_Tool_ID:取得されたツールIDです。

サンプル

このサンプルでは、Camera_User.Start_Emptyラベルが立ち上がると、取得された全てのTarget_Pose、Target_LabelおよびTarget_Tool_IDデータがクリアされます。

mc cmd 29

「通知」ステップのメッセージを取得

Mech-VisionまたはMech-Vizプロジェクトを実行した後、「通知」ステップで設定されたメッセージ(現在は整数のみがサポートされている)を取得します。

Mech-VisionまたはMech-Vizプロジェクトが「通知」ステップまで実行されると、設定されたメッセージはビジョンシステムに1秒間しかキャッシュされないため、このコマンドを使用する場合、メッセージの内容を取得するために呼び出し時間を適切に設定する必要があります。また、このメッセージを使用した後はPLCでこのレジスタデータをクリアする必要があります。
mc cmd 30

パラメータ説明

入力パラメータ:

  • Get_Notify:「通知」ステップのメッセージを取得します。正常立ち上がり時は有効になります。

グローバルラベルの返されたデータ:

  • Notify:整数の「通知」ステップのメッセージ内容です。

サンプル

例えば、「通知」ステップで設定したメッセージが777の場合は、PLCが自動モードでメッセージを取得するサンプルは以下のようになります。

mc cmd 31

詳細な説明

このサンプルでは、自動モードでD11042が3に設定されると(すなわち、Camera_User.Step_Numが3に設定される)、MM_Camera.Notifyが777に等しくなく、MM_Get_Notify機能が有効になります。変数Camera_User.Get_Notifyが立ち上がると、「通知」ステップで事前に設定されたメッセージが取得されます。 メッセージを正常に取得した場合、MM_Camera.Notifyは777となります。それ以外の場合、MM_Camera.Notifyは777に等しくないため、PLCは3秒後に対応する警告メッセージを表示します。

付録

ステータスコード(エラーコードを含む)の意味

Mech-Mindは、お客様のプライバシーを重視しています

このサイトでは最高の体験を提供するために Cookie を使用しています。サイトの閲覧を続ける場合、Cookie の使用に同意したことになります。「拒否する」を選択すると、このサイトを訪れた際に追跡や記憶が行われないように単独の Cookie が使用されます。
