サンプルプログラム18:MM_S18_Viz_GetUserData

現在ご覧いただいているのは2.0.0 バージョンの内容です。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ 最新版をご利用される場合は、弊社ホームページよりダウンロードが可能です。ダウンロードにはパスワードが必要となりますので、サポート窓口までお問い合わせください。

■ ご利用中のバージョンが分からない場合はお気軽にサポート窓口までご連絡ください。

プログラム概要

機能

ロボットは把持経路と共に、Mech-Visionプロジェクトから出力されたカスタムデータを取得します。

ファイル場所

Mech-VisionとMech-Vizソフトウェアのインストールディレクトリにある Communication Component/Robot_Interface/ABB/sample/MM_S18_Viz_GetUserData

RobotWare6システムを使用する場合、ファイルの拡張子は .mod です。RobotWare7システムを使用する場合、ファイルの拡張子を .mod から .modx に変更する必要があります。

必要なプロジェクト

Mech-Visionプロジェクト(出力 ステップに カスタムポート を追加する必要があります)、Mech-Vizプロジェクト(ロボットハンド種類がデパレタイズ用吸盤である必要があります)

使用前提

  1. 標準インターフェース通信設定が完了したこと。

  2. 自動キャリブレーションが完了したこと。

このサンプルプログラムは参考用です。ユーザーは実際の状況に応じて、このプログラムを基に変更を加える必要があります。このプログラムをそのまま使用しないでください。

プログラム説明

以下はMM_S18_Viz_GetUserDataサンプルプログラムのコードと関連する説明です。

このサンプルは、MM_S15_Viz_GetDoListサンプルに比べて、太字部分のコードのみが追加されています。そのため、MM_S15_Viz_GetDoListサンプルと同じ部分のコードについては、以下で再度説明することはありません(詳細は MM_S15_Viz_GetDoListサンプルの説明 をご参照ください)。
MODULE MM_S18_Viz_GetUserData
!----------------------------------------------------------
! FUNCTION: trigger Mech-Viz project, then get planned path
! and get custom data from Mech-Vision using command 210
! Mech-Mind, 2023-12-25
!----------------------------------------------------------
!define local num variables
LOCAL VAR num pose_num:=0;
LOCAL VAR num status:=0;
LOCAL VAR num vis_pose_num:=0;
LOCAL VAR num count:=0;
LOCAL VAR num offset_x:=0;
LOCAL VAR num offset_y:=0;
LOCAL VAR num offset_z:=0;
LOCAL VAR num movetype{5}:=[0,0,0,0,0];
LOCAL VAR num toolnum{5}:=[0,0,0,0,0];
LOCAL VAR num speed{5}:=[0,0,0,0,0];
!define local joint&pose variables
LOCAL CONST jointtarget home:=[[0,0,0,0,90,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL CONST jointtarget snap_jps:=[[0,0,0,0,90,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL PERS robtarget camera_capture:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL VAR robtarget pickpoint:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL VAR robtarget drop_waypoint:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL VAR robtarget drop:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL PERS jointtarget jps{5}:=
[
    [[1.1835,39.2938,-17.0883,0.1382,67.7901,176.701],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[1.2008,45.8522,-13.6729,0.1512,57.8163,176.689],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[1.1835,39.2938,-17.0883,0.1382,67.7901,176.701],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[36.2634,-36.6956,48.5019,-1.0197,78.1304,356.473],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[0,0,0,0,90,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]]
];
!define local tooldata variables
LOCAL PERS tooldata gripper1:=[TRUE,[[0,0,0],[1,0,0,0]],[0.001,[0,0,0.001],[1,0,0,0],0,0,0]];

PROC Sample_18()
    !set the acceleration parameters
    AccSet 50, 50;
    !set the velocity parameters
    VelSet 50, 1000;
    !move to robot home position
    MoveAbsJ home\NoEOffs,v3000,fine,gripper1;
    !initialize communication parameters (initialization is required only once)
    MM_Init_Socket "127.0.0.1",50000,300;
    !move to image-capturing position
    MoveL camera_capture,v1000,fine,gripper1;
    !open socket connection
    MM_Open_Socket;
    !trigger Mech-Viz project
    MM_Start_Viz 2,snap_jps;
    !get planned path from Mech-Viz
    MM_Get_PlanData 0, 3, pose_num, vis_pose_num, status;
    !check whether planned path has been got from Mech-Viz successfully
    IF status <> 2100 THEN
        !add error handling logic here according to different error codes
        !e.g.: status=2038 means no point cloud in ROI
        Stop;
    ENDIF
    !get gripper control signal list
    MM_Get_Dolist 0,0;
    !close socket connection
    MM_Close_Socket;
    !save waypoints of the planned path to local variables one by one
    FOR i FROM 1 TO pose_num DO
        count:=i;
        MM_Get_PlanJps count,3,JPS{count},movetype{count},toolnum{count},speed{count};
    ENDFOR
    !save received custom data
    offset_x:=MM_UserData{1};
    offset_y:=MM_UserData{2};
    offset_z:=MM_UserData{3};
    !follow the planned path to pick
    FOR j FROM 1 TO pose_num DO
        count:=j;
        MoveAbsJ jps{count},v1000,fine,gripper1;
        !set gripper control signal when current waypoint is picking waypoint
        IF count=vis_pose_num THEN
            !add object grasping logic here
            Stop;
            !set gripper control signal
            !MM_Set_DoList 0, 1, go16_1;
            !MM_Set_DoList 0, 2, go16_2;
            !MM_Set_DoList 0, 3, go16_3;
            !MM_Set_DoList 0, 4, go16_4;
        ENDIF
    ENDFOR
    !move to intermediate waypoint of placing
    MoveJ drop_waypoint,v1000,z50,gripper1;
    !move to approach waypoint of placing
    MoveL RelTool(drop,0,0,-100),v1000,fine,gripper1;
    !move to placing waypoint
    MoveL drop,v300,fine,gripper1;
    !add object releasing logic here, such as "setdo DO_1, 0;"
    Stop;
    !move to departure waypoint of placing
    MoveL RelTool(drop,0,0,-100),v1000,fine,gripper1;
    !move back to robot home position
    MoveAbsJ home\NoEOffs,v3000,fine,gripper1;
ENDPROC
ENDMODULE

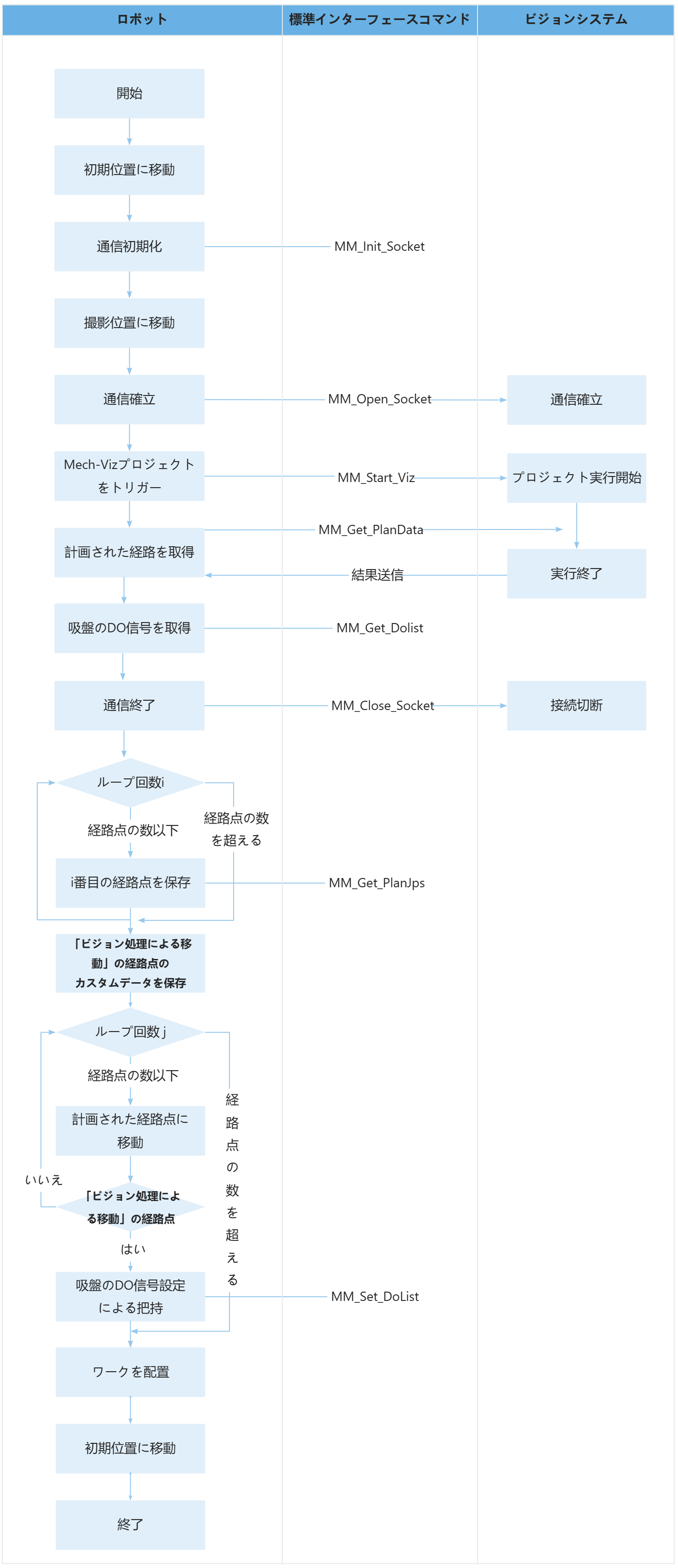

上記のサンプルプログラムの処理流れは、下図の通りです。

sample18

下表は追加されたコードとその説明です。コマンド名のリンクをクリックすることで、その詳細を確認できます。

処理流れ コートと説明

経路点のカスタムデータを保存

offset_x:=MM_UserData{1};
offset_y:=MM_UserData{2};
offset_z:=MM_UserData{3};
Mech-Vizプロジェクトにおいて、カスタムデータとは、Mech-Visionの「出力」ステップのカスタムポートから出力されたデータが、Mech-Vizによって転送されて得られるデータを指します。

ロボットは MM_Get_PlanData コマンドを使用して経路点の「ビジョン処理による移動」の計画結果とカスタムデータを取得し、その後、MM_Get_PlanJps コマンドを使用して経路点の「ビジョン処理による移動」の計画結果をロボットメモリからMM_Plan_Resultsデータグループに、カスタムデータをロボットメモリからMM_UserDataデータグループに保存します。

上記のコードは、「ビジョン処理による移動」の経路点(把持点)の3つのカスタムデータ、つまりMM_UserData{1}、MM_UserData{2}およびMM_UserData{3}をそれぞれoffset_x、offset_yとoffset_zに代入することを意味します。

ユーザーはoffset_x、offset_y、offset_zの意味を設定できます。例えば、これらの3つの値は、ロボットが把持点に移動する際のXYZ各軸におけるオフセットを表すことができます。
