サンプルプログラム8：MM_S8_Viz_Subtask

現在ご覧いただいているのは2.0.0 バージョンの内容です。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ 最新版をご利用される場合は、弊社ホームページよりダウンロードが可能です。ダウンロードにはパスワードが必要となりますので、サポート窓口までお問い合わせください。

■ ご利用中のバージョンが分からない場合はお気軽にサポート窓口までご連絡ください。

プログラム概要

機能

本サンプルは2つのプログラムで構成されています。サブプログラム（バックグラウンドプログラム）はMech-Vizプロジェクトの実行をトリガーし、計画された経路を取得します。一方、メインプログラム（フォアグラウンドプログラム）は計画された経路に基づいてロボットを移動させ、ロボットがワークを配置する際にサブプログラムをトリガーして次の経路を事前に計画し、サイクルタイムを短縮します。

本サンプルは MM_S10_Viz_Subtask サンプルと非常に類似しており、メインプログラムがサブプログラムをトリガーするタイミングが異なるだけです。そのため、この2つのサンプルの違いをよりよく理解するために、この2つのサンプルを比較して学習することをお勧めします。

ファイル場所

サブプログラム：Mech-VisionとMech-Vizソフトウェアのインストールディレクトリにある Communication Component/Robot_Interface/ABB/sample/sub_prog/MM_S8_Sub。

メインプログラム：Mech-VisionとMech-Vizソフトウェアのインストールディレクトリにある Communication Component/Robot_Interface/ABB/sample/MM_S8_Viz_Subtask。

RobotWare6システムを使用する場合、ファイルの拡張子は .mod です。RobotWare7システムを使用する場合、ファイルの拡張子を .mod から .modx に変更する必要があります。

必要なプロジェクト

Mech-VisionとMech-Vizプロジェクト

使用前提

  1. 標準インターフェース通信設定が完了したこと。

  2. 自動キャリブレーションが完了したこと。

  • このサンプルプログラムは参考用です。ユーザーは実際の状況に応じて、このプログラムを基に変更を加える必要があります。このプログラムをそのまま使用しないでください。

  • メインプログラムはフォアグラウンドプログラムとして実行されます。サブプログラムはバックグラウンドプログラムとして実行されます。ロボットシステムが起動した後、自動実行される必要があります。

プログラム説明

以下は、サブプログラムのコードとその説明です。

サブプログラム内でMech-Vizプロジェクトの実行をトリガーし、計画された経路を取得するコードは「MM_S2_Viz_Basic」サンプルと類似しています。そのため、MM_S2_Viz_Basicサンプルと同じ部分のコードについては、以下で再度説明することはありません（詳細は MM_S2_Viz_Basicサンプルの説明 をご参照ください）。
MODULE MM_S8_Sub
!----------------------------------------------------------
! FUNCTION: run Mech-Viz project and get planned path
! in subtask (run together with MM_S8_Viz_Subtask)
! Mech-Mind, 2023-12-25
!----------------------------------------------------------
!define variables
PERS num pose_num_a:=5;
PERS num vis_pose_num_a:=3;
PERS num toolid_a{5}:=[0,0,0,0,0];
PERS num label_a{5}:=[0,0,0,0,0];
PERS num status_a:=2100;
PERS bool flag_vis_a:=FALSE;
CONST jointtarget snap_jps_a:=[[0,0,0,0,90,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
PERS jointtarget jps_a{5}:=
[
    [[0,0,0,0,90,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[0,0,0,0,90,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[0,0,0,0,90,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[11.1329,49.0771,-36.9666,0.5343,79.2476,-169.477],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[0,0,0,0,90,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]]
];

PROC main()
    flag_vis_a:=FALSE;
    !initialize communication parameters (initialization is required only once)
    MM_Init_Socket "127.0.0.1",50000,300;
    WHILE TRUE DO
        IF flag_vis_a=TRUE THEN
            MM_Open_Socket;
            !trigger Mech-Viz project
            MM_Start_Viz 2,snap_jps_a;
            !get planned path, 1st argument (1) means getting pose in JPs
            MM_Get_VizData 1, pose_num_a, vis_pose_num_a, status_a;
            !check whether planned path has been got from Mech-Viz successfully
            IF status_a=2100 THEN
                !save waypoints of the planned path to local variables one by one
                MM_Get_Jps 1,jps_a{1},label_a{1},toolid_a{1};
                MM_Get_JPS 2,jps_a{2},label_a{2},toolid_a{2};
                MM_Get_JPS 3,jps_a{3},label_a{3},toolid_a{3};
            ENDIF
            MM_Close_Socket;
            flag_vis_a:=FALSE;
        ENDIF
    ENDWHILE
ENDPROC
ENDMODULE

上記のコードは、サブプログラムが実行される際に、まずflag_vis_aをFALSEに設定し、通信パラメータを初期化した後、WHILEループを使用してflag_vis_aの値を監視し続けることを示しています。

  • flag_vis_aがTRUEの場合、サブプログラムがMech-Vizプロジェクトをトリガーし、計画された経路を取得し、flag_vis_aをFALSEに設定します。

  • flag_vis_aがFALSEの場合、サブプログラムがflag_vis_aの値を監視し続けます。

以下は、メインプログラムのコードとその説明です。

メインプログラム内で計画された経路に基づいて把持または配置を実行するコードは「MM_S2_Viz_Basic」サンプルと類似しています。そのため、MM_S2_Viz_Basicサンプルと同じ部分のコードについては、以下で再度説明することはありません（詳細は MM_S2_Viz_Basicサンプルの説明 をご参照ください）。
MODULE MM_S8_Viz_Subtask
!----------------------------------------------------------
! FUNCTION: run Mech-Viz project and get planned path
! in subtask (run together with MM_S8_Sub)
! Mech-Mind, 2023-12-25
!----------------------------------------------------------
!define local num variables
PERS bool flag_vis_a:=FALSE;
PERS num status_a:=2100;
PERS num pose_num_a:=5;
PERS num toolid_a{5}:=[0,0,0,0,0];
PERS num label_a{5}:=[0,0,0,0,0];
PERS num vis_pose_num_a:=3;
LOCAL VAR num count:=0;
!define local joint&pose variables
LOCAL CONST jointtarget home:=[[0,0,0,0,90,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL PERS robtarget pick_wait_point:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL PERS robtarget drop_waypoint:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
LOCAL PERS robtarget drop:=[[302.00,0.00,558.00],[0,0,-1,0],[0,0,0,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]];
PERS jointtarget jps_a{5}:=
[
    [[0,0,0,0,89,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[0,0,0,0,89,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[0,0,0,0,89,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[11.1329,49.0771,-36.9666,0.5343,79.2476,-169.477],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]],
    [[0,0,0,0,90,0],[9E+9,9E+9,9E+9,9E+9,9E+9,9E+9]]
];
!define local tooldata variables
LOCAL PERS tooldata gripper1:=[TRUE,[[0,0,0],[1,0,0,0]],[0.001,[0,0,0.001],[1,0,0,0],0,0,0]];

PROC Sample_8()
    !set the acceleration parameters
    AccSet 50, 50;
    !set the velocity parameters
    VelSet 50, 1000;
    !move to robot home position
    MoveAbsJ home\NoEOffs,v3000,fine,gripper1;
    !trigger Mech-Viz project and get planned path
    trigger_vis_a;
LOOP:
    !move to wait position for picking
    MoveL pick_wait_point,v1000,fine,gripper1;
    !wait until subtask program finished
    WaitUntil(flag_vis_a=FALSE);
    !check whether planned path has been got from Mech-Viz successfully
    IF status_a <> 2100 THEN
       !add error handling logic here according to different error codes
       !e.g.: status=2038 means no point cloud in ROI
       Stop;
    ENDIF
    !follow the planned path to pick
    !move to approach waypoint of picking
    MoveAbsJ jps_a{1},v1000,fine,gripper1;
    !move to picking waypoint
    MoveAbsJ jps_a{2},v300,fine,gripper1;
    !add object grasping logic here, such as "setdo DO_1, 1;"
    Stop;
    !move to departure waypoint of picking
    MoveAbsJ jps_a{3},v1000,fine,gripper1;
    !move to intermediate waypoint of placing
    MoveJ drop_waypoint,v1000,z50,gripper1;
    !move to approach waypoint of placing
    MoveL RelTool(drop,0,0,-100),v1000,fine,gripper1;
    !trigger Mech-Viz project and get planned path in advance
    trigger_vis_a;
    !move to placing waypoint
    MoveL drop,v300,fine,gripper1;
    !add object releasing logic here, such as "setdo DO_1, 0;"
    Stop;
    !move to departure waypoint of placing
    MoveL RelTool(drop,0,0,-100),v1000,fine,gripper1;
    !move back to robot home position
    MoveAbsJ home\NoEOffs,v3000,fine,gripper1;
    GOTO LOOP;
ENDPROC
PROC trigger_vis_a()
    flag_vis_a:=TRUE;
ENDPROC
ENDMODULE

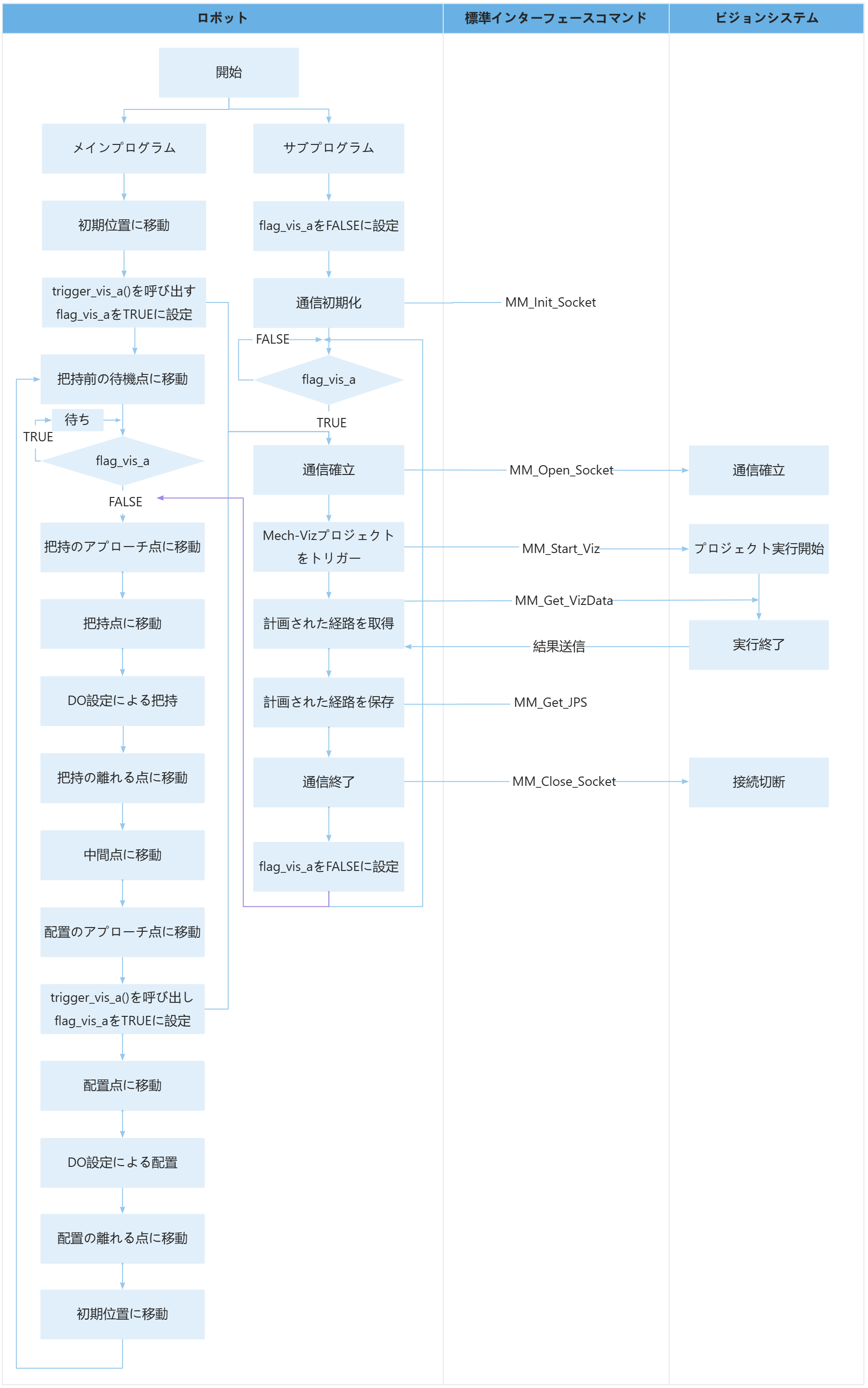

上記のサンプルプログラムの処理流れは、下図の通りです。

sample8

下表はメインプログラムの主要なコードとその説明です。

処理流れ コートと説明

Mech-Vizプロジェクトをトリガーし、計画された経路を取得


!trigger Mech-Viz project and get planned path
trigger_vis_a;

上記のコードは、メインプログラムがtrigger_vis_a()関数を呼び出していることを意味します。trigger_vis_a()関数のコードは以下の通りです。

PROC trigger_vis_a()
    flag_vis_a:=TRUE;

上記のコードは、trigger_vis_a()関数で、flag_vis_aをTRUEに設定することを意味します。その場合、サブプログラムはflag_vis_aがTRUEであると検出したため、Mech-Vizプロジェクトをトリガーし、計画された経路を取得します。

ループで次の経路を事前に計画（把持→次の把持経路を計画→配置）


LOOP:
    …​
    GOTO LOOP;

上記のコードは、メインプログラムが「LOOP」と「GOTO LOOP」の間のコードを繰り返し実行することを意味します。

!move to wait position for picking
MoveL pick_wait_point,v1000,fine,gripper1;
!wait until subtask program finished
WaitUntil(flag_vis_a=FALSE);

上記のコードは、ロボットが把持する前に待機点に移動し、サブプログラムが計画された経路を取得して保存するのを待機することを示しています。つまり、flag_vis_aがTRUEからFALSEに変わるのを待つことで、計画された経路が取得され、保存されたことを確認します。

!follow the planned path to pick
!move to approach waypoint of picking
MoveAbsJ jps_a{1},v1000,fine,gripper1;
!move to picking waypoint
MoveAbsJ jps_a{2},v300,fine,gripper1;
!add object grasping logic here, such as "setdo DO_1, 1;"
Stop;
!move to departure waypoint of picking
MoveAbsJ jps_a{3},v1000,fine,gripper1;
!move to intermediate waypoint of placing
MoveJ drop_waypoint,v1000,z50,gripper1;
!move to approach waypoint of placing
MoveL RelTool(drop,0,0,-100),v1000,fine,gripper1;

上記のコードは、ロボットが計画された経路に従って把持のアプローチ点（jps_a{1}）に移動し、次に把持点（jps_a{2}）に移動して把持を行い（例：setdo DO_1, 1;）、その後、把持の離れる点（jps_a{3}）、配置の中間点（drop_waypoint）、配置のアプローチ点（RelTool(drop,0,0,-100)）の順に移動することを意味します。

!trigger Mech-Viz project and get planned path in advance
trigger_vis_a;

上記のコードは、メインプログラムは再度、trigger_vis_a（)関数を呼び出すことを意味します。つまり、再度Mech-Vizプロジェクトをトリガーし、計画された経路を取得することを意味します。ここではロボットがすでに配置領域にいるため、ロボットは配置が完了するのを待つことなく、次の把持経路を事前に計画することができます。

!move to placing waypoint
MoveL drop,v300,fine,gripper1;
!add object releasing logic here, such as "setdo DO_1, 0;"
Stop;
!move to departure waypoint of placing
MoveL RelTool(drop,0,0,-100),v1000,fine,gripper1;
!move back to robot home position
MoveAbsJ home\NoEOffs,v3000,fine,gripper1;

上記のコードは、ロボットが配置点（drop）に移動して配置を行い（例：setdo DO_1, 0;）、その後、配置の離れる点（RelTool(drop,0,0,-100)）、初期位置（home）の順に移動することを意味します。
