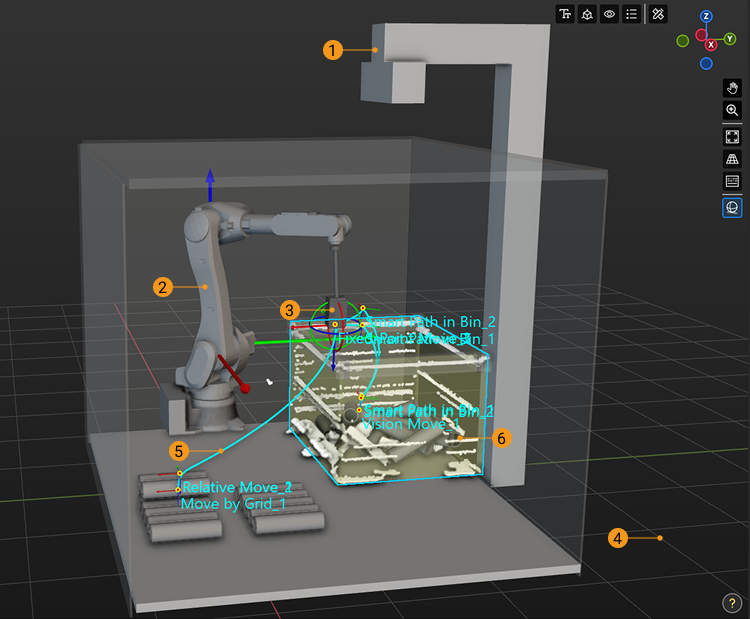

三维仿真空间

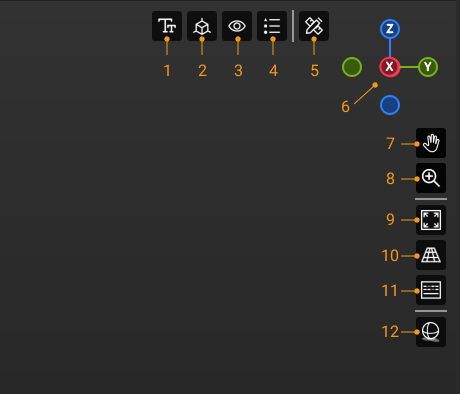

序号

说明

1

单击该图标后，显示文字及坐标轴尺寸设置面板。

2

单击该图标后，显示坐标系可见性设置面板。

3

单击该图标后，显示视觉结果内容可见性设置面板。

4

单击该图标后，显示视觉位姿颜色图例面板。关于不同颜色图例对应的位姿状态，请参见位姿状态介绍章节。

5

单击后开启测量模式，具体操作请参考测量模式章节。

6

可交互坐标系，显示当前视图的方向。

单击任意轴标签（X、Y、Z、-X、-Y、-Z）将对齐视图到该轴。长按鼠标左键并向任意方向拖动可交互坐标系可旋转视图。

7

平移视图

长按该图标（或 Shift + 鼠标中键）并向任意方向拖动，可平移视图。

8

缩放视图

长按该图标（或向前滑动鼠标滚轮）并向上拖动放大视角，向下拖动（或向后滑动鼠标滚轮）缩小视角。

9

适应屏幕

10

单击该图标可切换透视\正交视图。

11

显示按键

单击该图标后，在三维仿真空间右下角显示操作按键，再次单击取消显示。

12

单击该图标后，显示3D模型阴影，增强仿真的立体效果。
