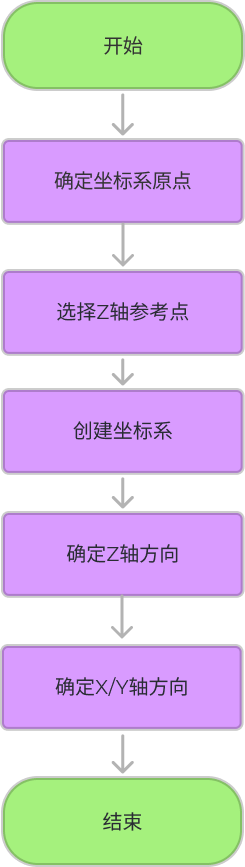

调整模型坐标系

在参考模型栏中选中模型名称。

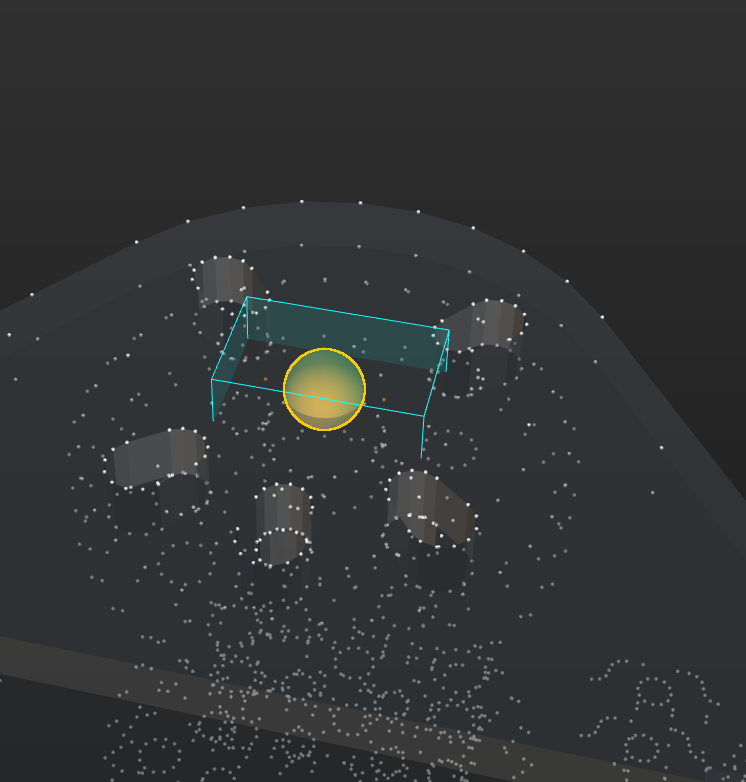

本示例中，可使用法兰连接件上表面两个像素点来定位工具坐标系原点。在工具栏中单击长方体框选，调整选框，使其仅框选这两个像素点。

在工具栏中单击创建中心点后，两个像素点中心会生成一个黄色中心点。

在中心点组下方右键单击该点，将其重命名为“坐标系原点”。

在工具栏中取消选择长方体框选。

本示例中，Z轴需竖直向下。可在法兰连接件下方的通孔中心设置一个中心点，用于确定Z轴的方向。在工具栏中单击正圆柱体框选，调整正圆柱体选框，框选通孔下方的圆。

在工具栏中单击创建中心点后，通孔中心生成中心点。

在中心点组下方右键单击该点，将其重命名为“Z轴参考点”。

在工具栏中取消选择正圆柱体框选。

在工具栏中点击设置坐标系。

在坐标系参数区中勾选选择中心点，然后点击坐标原点旁边的未选择，使其显示为已激活状态。

点击中心点组下方的“坐标系原点”后，即可看到基于所选原点生成的坐标系。此时坐标原点右侧按钮显示已选择。

在坐标系参数区中点击Z轴右侧的按钮，未选择变为已激活。

点击中心点组下方的“Z轴参考点”，即可完成Z轴的设置。

此示例中，坐标系的X轴需要与相机长边平行，指向夹指外侧。可以直接使用法兰连接件外表面上的像素点来决定X轴的方向。

在坐标系参数区中点击X轴右侧的按钮，未选择变为已激活。

取消勾选选择中心点。

在三维编辑区中，将鼠标移至法兰连接件的像素点，目标点会变为红色。点击像素点后即完成X轴的设置。

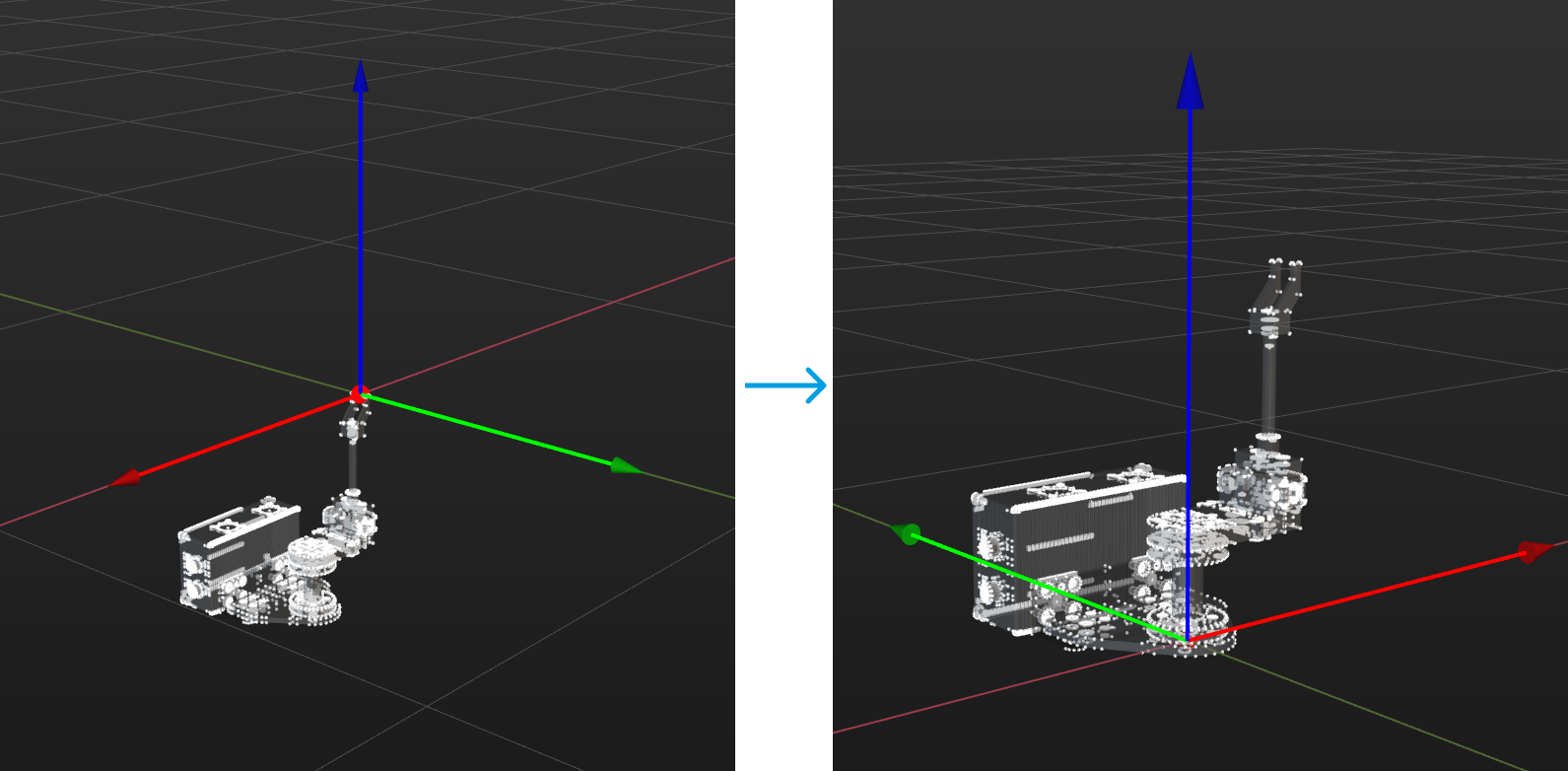

确定原点位置及两个轴的方向后，点击坐标系参数区中的确认，坐标系调整即完成。
