检测区域形状特征

您正在查看最新版本(V2.1.2)的文档。如果您想查阅其他版本的文档,可以点击页面右上角“切换版本”按钮进行切换。

■ 如果您不确定当前使用的产品是哪个版本,请随时联系梅卡曼德技术支持。

功能描述

该步骤用于检测掩膜非零像素区域的外接、内接矩形。

使用场景

该步骤为通用的掩膜处理类步骤,无固定用法。

输入与输出

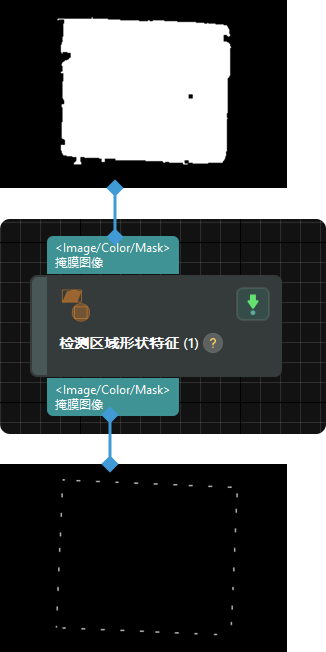

input and output

参数说明

区域特征类型

参数解释:该参数用于选择想要使用的检测方法。

值列表:AlignedCircumscribedRect、AlignedInscribedRect、LargestInscribedRect、SmallestCircumscribedRect

下表将对各值进行介绍,并以麻袋掩膜为例对计算结果进行图片说明。

检测方法 描述 图示

AlignedCircumscribedRect

计算输入掩膜的外接矩形,该矩形可最大程度与掩膜边缘重合。

parameter example 1

AlignedInscribedRect

计算输入掩膜的内接矩形,该矩形可最大程度与掩膜边缘重合。

parameter example 2

LargestInscribedRect

计算输入掩膜的最大内接矩形

parameter example 3

SmallestCircumscribedRect

计算输入掩膜的最小外接矩形

parameter example 4

默认值:AlignedCircumscribedRect

下文将对各区域特征类型相关的参数进行介绍。

AlignedCircumscribedRect

选择该区域特征类型后,需调节以下参数。

边对齐搜索半径

参数解释:该参数用于判断掩膜是否和外接矩形重合。当轮廓点到外接矩形轮廓点的距离小于该半径时,则判断该轮廓点和外接矩形轮廓点重合。

默认值:3 px

调节建议:推荐使用默认值。

填充区域特征

参数解释:该参数用于选择是否对外接矩形进行填充。若勾选,则填充外接矩形。

默认值:不勾选。

AlignedInscribedRect

选择该区域特征类型后,需调节以下参数。

边对齐搜索半径

参数解释:该参数用于判断掩膜是否和内接矩形重合。当轮廓点到内接矩形轮廓点的距离小于该半径时,则判断该轮廓点和外接矩形轮廓点重合。

默认值:3 px

调节建议:推荐使用默认值。

平移步长

参数解释:计算内接矩形时,矩形中心平移步长。该值越小,计算时间越长,内接矩形的计算精度越高。

默认值:10 px

填充区域特征

参数解释:该参数用于选择是否对内接矩形进行填充。若勾选,则填充内接矩形。

默认值:不勾选。

LargestInscribedRect

选择该区域特征类型后,需调节以下参数。

旋转步长(0~360)

参数解释:计算最大内接矩形时,矩形长轴方向的旋转步长。该值越小,计算时间越长,最大内接矩形的计算精度越高。

平移步长

参数解释:计算最大内接矩形时,矩形中心平移步长。该值越小,计算时间越长,最大内接矩形的计算精度越高。

默认值:10 px

填充区域特征

参数解释:该参数用于选择是否对最大内接矩形进行填充。若勾选,则填充最大内接矩形。

默认值:不勾选。

SmallestCircumscribedRect

选择该区域特征类型后,需调节以下参数。

填充区域特征

参数解释:该参数用于选择是否对最小外接矩形进行填充。若勾选,则填充最小外接矩形。

默认值:不勾选。
