界面介绍

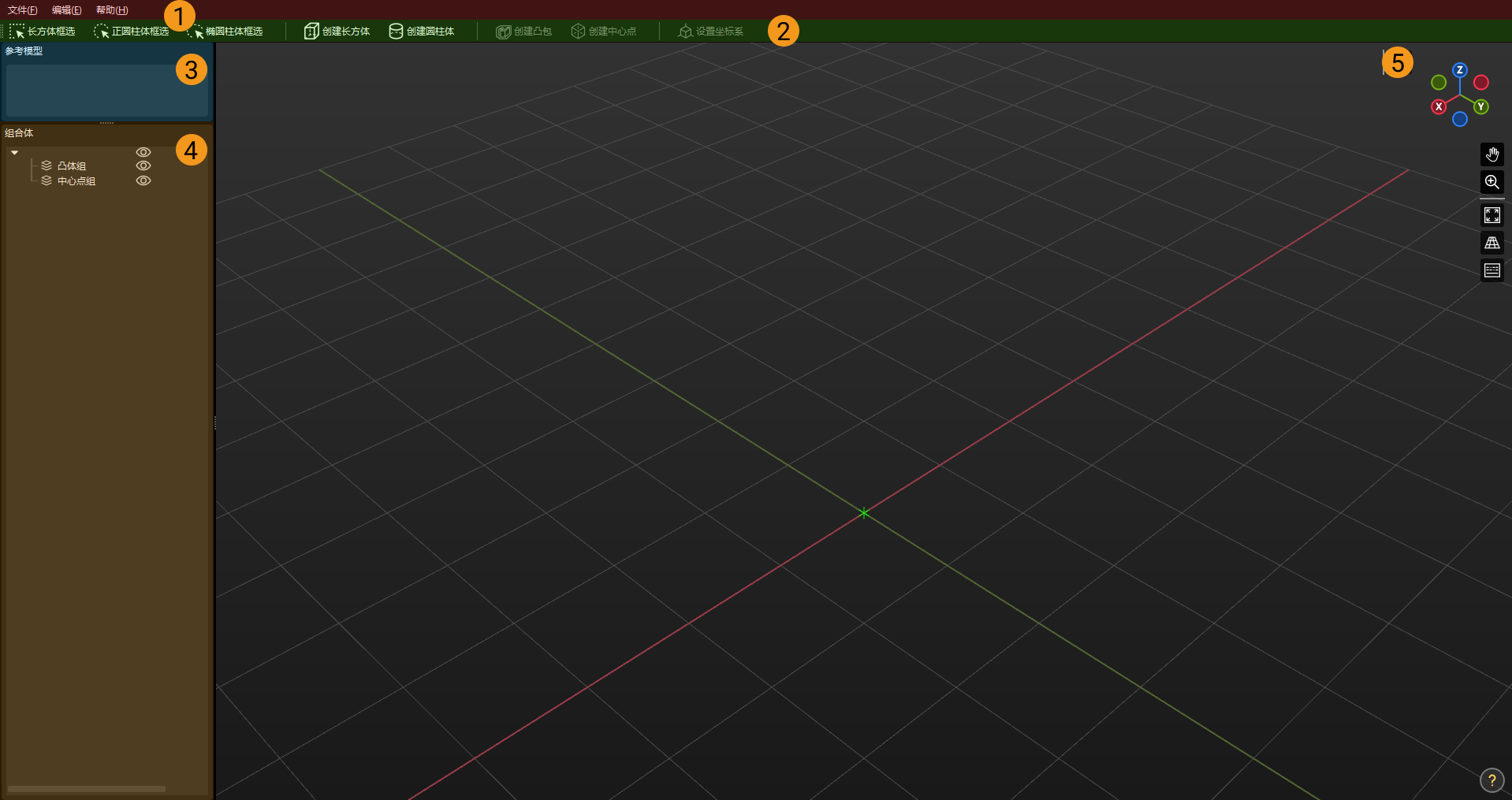

模型编辑器界面分为五个主要部分：
① 菜单栏，② 工具栏，③ 参考模型，④ 组合体，⑤ 三维编辑区
工具栏
模型编辑器中的基础工具。
| 选项 | 描述 | 快捷键 |
|---|---|---|
长方体框选 |
生成长方体选框。 |
无 |
正圆柱体框选 |
生成正圆柱选框。 |
无 |
椭圆柱体框选 |
生成椭圆柱体选框。 |
无 |
创建长方体 |
创建一个长方体凸体。 |
无 |
创建圆柱体 |
创建一个圆柱体凸体。 |
无 |
创建凸包 |
以选框内的顶点为基础创建凸包。 |
Shift + C |
创建中心点 |
以选框内的顶点为基础创建中心点。 |
无 |
设置坐标系 |
以中心点或顶点为基础创建坐标系。 |
无 |
参考模型
参考模型用于显示导入的文件名称。
-
单击模型文件名称，三维编辑区将显示模型顶点。
-
选中模型名称状态下，单击
只显示模型顶点，不显示模型本身。 -
未选中模型名称状态下，单击
顶点及模型本身均不显示。
组合体
组合体用于显示基本几何体、凸包（几何体和凸包统称为凸体组）以及中心点。
单击 可隐藏对应凸体或中心点。
右键单击基本几何体名称，将出现以下选项：
| 选项 | 描述 | 快捷键 |
|---|---|---|
复制 |
复制当前基本几何体。 |
Ctrl + C |
粘贴 |
粘贴基本几何体。 |
Ctrl + V |
删除 |
删除当前基本几何体。 |
Delete |
重命名 |
重命名当前基本几何体名称。 |
无 |
右键单击凸包名称，将出现以下选项：
| 选项 | 描述 | 快捷键 |
|---|---|---|
复制 |
复制当前凸包。 |
Ctrl + C |
粘贴 |
粘贴凸包。 |
Ctrl + V |
删除 |
删除当前凸包。 |
Delete |
重命名 |
重命名当前凸包名称。 |
无 |
显示创建时的 3D 选择工具 |
显示创建此凸包时用的 3D 选框。 |
无 |
右键单击中心点名称后，快捷菜单中将出现以下选项：
| 选项 | 描述 | 快捷键 |
|---|---|---|
复制 |
复制当前中心点。 |
Ctrl + C |
粘贴 |
粘贴中心点。 |
Ctrl + V |
删除 |
删除当前中心点。 |
Delete |
重命名 |
重命名当中心点名称。 |
无 |
显示创建时的 3D 选择工具 |
显示创建此中心点时用的 3D 选框。 |
无 |
置顶显示 |
勾选后将可以看到模型内部的中心点。 |
无 |
三维编辑区
三维编辑区用于模型显示、模型编辑。
可交互坐标系显示视图的当前方向。单击任意轴标签（X、Y、Z、-X、-Y、-Z）将对齐视图到该轴。长按鼠标左键并向任意方向拖动可交互坐标系可旋转视图。
旋转视图 |
长按鼠标中键并向任意方向拖动；或长按鼠标左键并向任意方向拖动可交互坐标系。 |
平移视图 |
长按 |
缩放视图 |
长按 |
适应屏幕 |
单击 |
切换透视\正交视图 |
单击 |
显示按键 |
单击 |
