自動キャリブレーション

現在ご覧いただいているのは最新版の内容です（V2.1.2）。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

標準インターフェース通信設定が完了した後、ロボットを接続して自動キャリブレーションを行うことができます。自動キャリブレーションは、下図のようなフローで行います。

calibration process

注意事項

キャリブレーションを実行する際に、ロボットを接続し、Mech-Visionソフトウェア画面に ロボットとの接続を待機中… が表示された場合、本文に記載された手順に従い、ロボット側で操作を行ってください。操作が完了した後、Mech-Visionソフトウェアで残りの手順を続けて実行してください。

  1. キャリブレーションプログラムの作成

  2. キャリブレーションの初期位置を設定

  3. キャリブレーションプログラムを実行

1. キャリブレーションプログラムの作成

  1. ティーチペンダントで Program  Before Start  + を順にクリックします。

    ur 9

  2. Commands から MMInitSocket を選択します。

    ur 10

  3. 表示された画面で、コマンド内の ipAddress をIPCのIPアドレスに、Port を 50000 に設定します（このポート番号はMech-Visionで設定されたホストポートと一致させる必要があります）。設定完了後、ipAddress と Port の下には設定したIPCのIPアドレスとポート番号が表示されます。

    ur 11

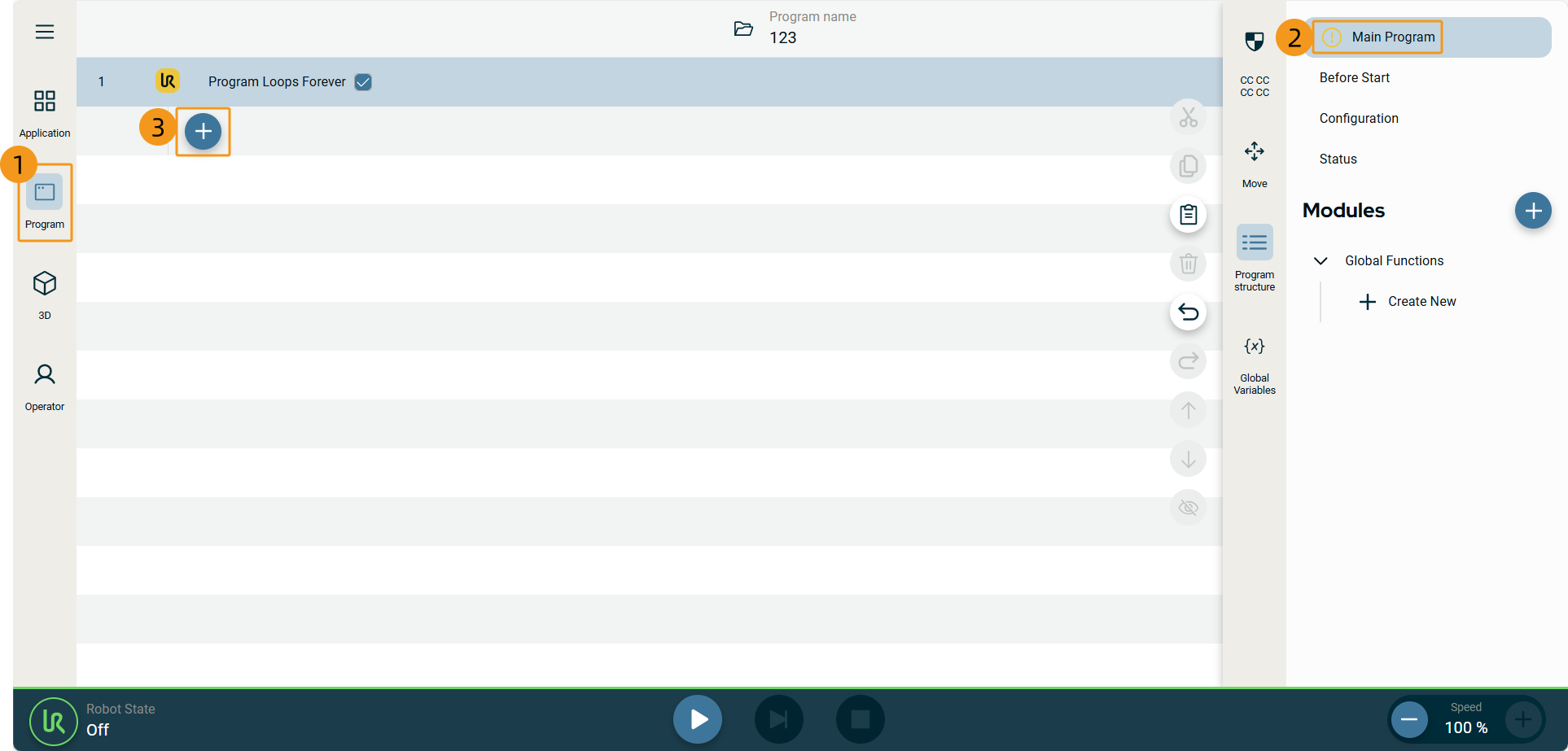

  4. ティーチペンダントで Program  Main Program  + を順にクリックします。

    ur 18

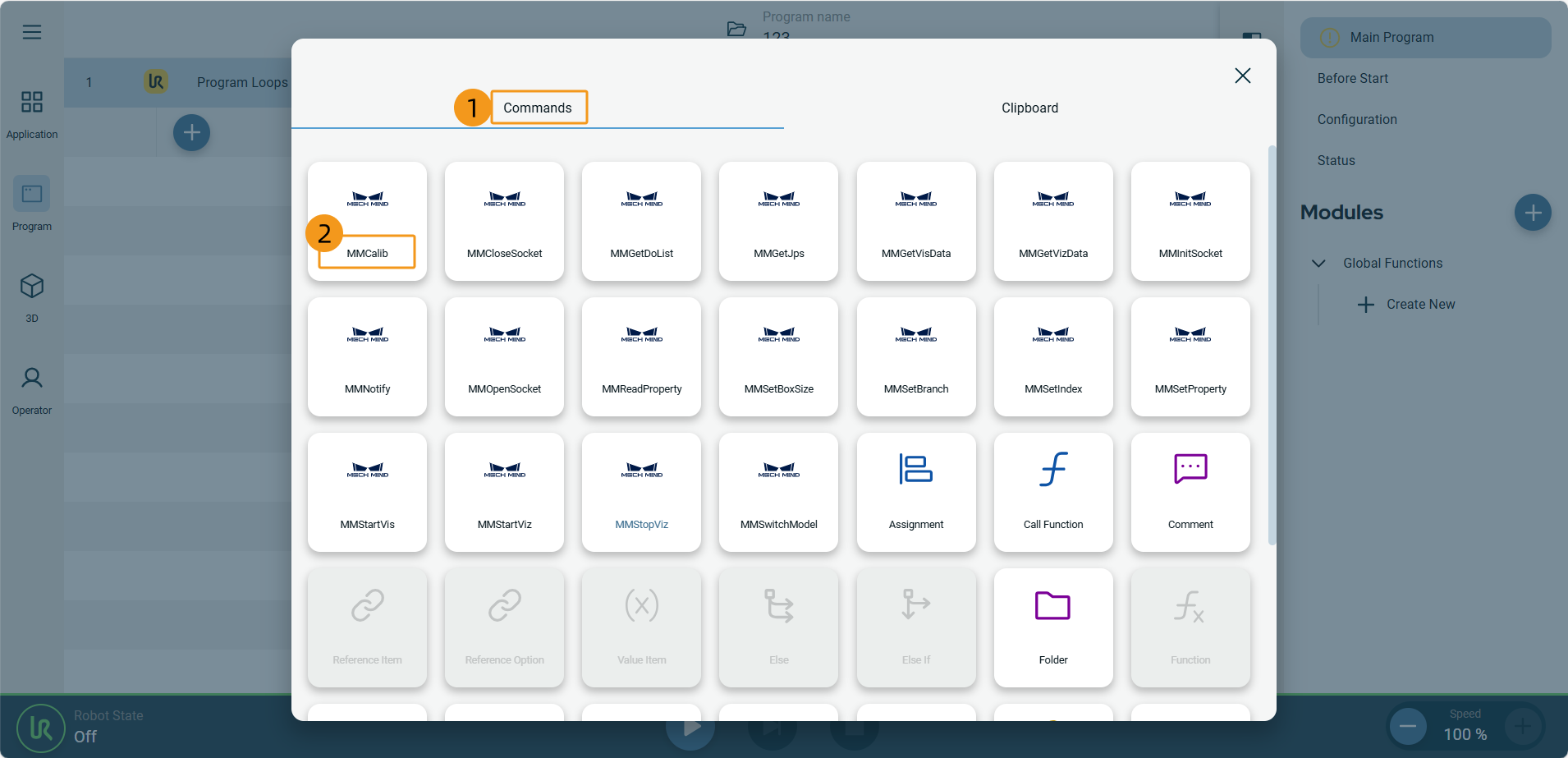

  5. Commands から MMCalib を選択します。

    ur 19

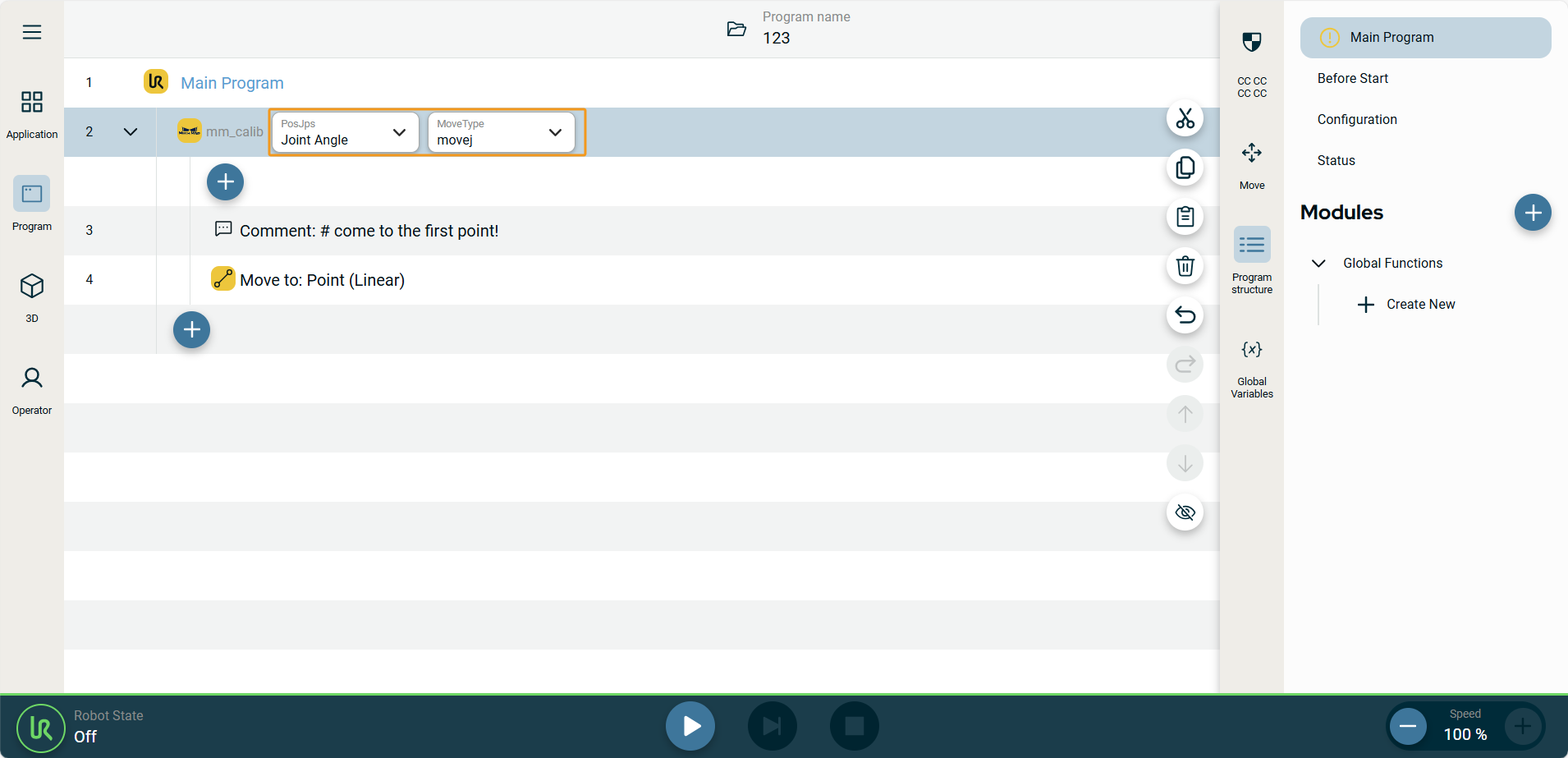

  6. mm_calibコマンドでは、PosJps は Joint Angle（位置姿勢形式は関節角度）を選択し、MoveType は movej（移動方式は関節移動）を選択します。

    ur 20

2.キャリブレーションの初期位置を設定

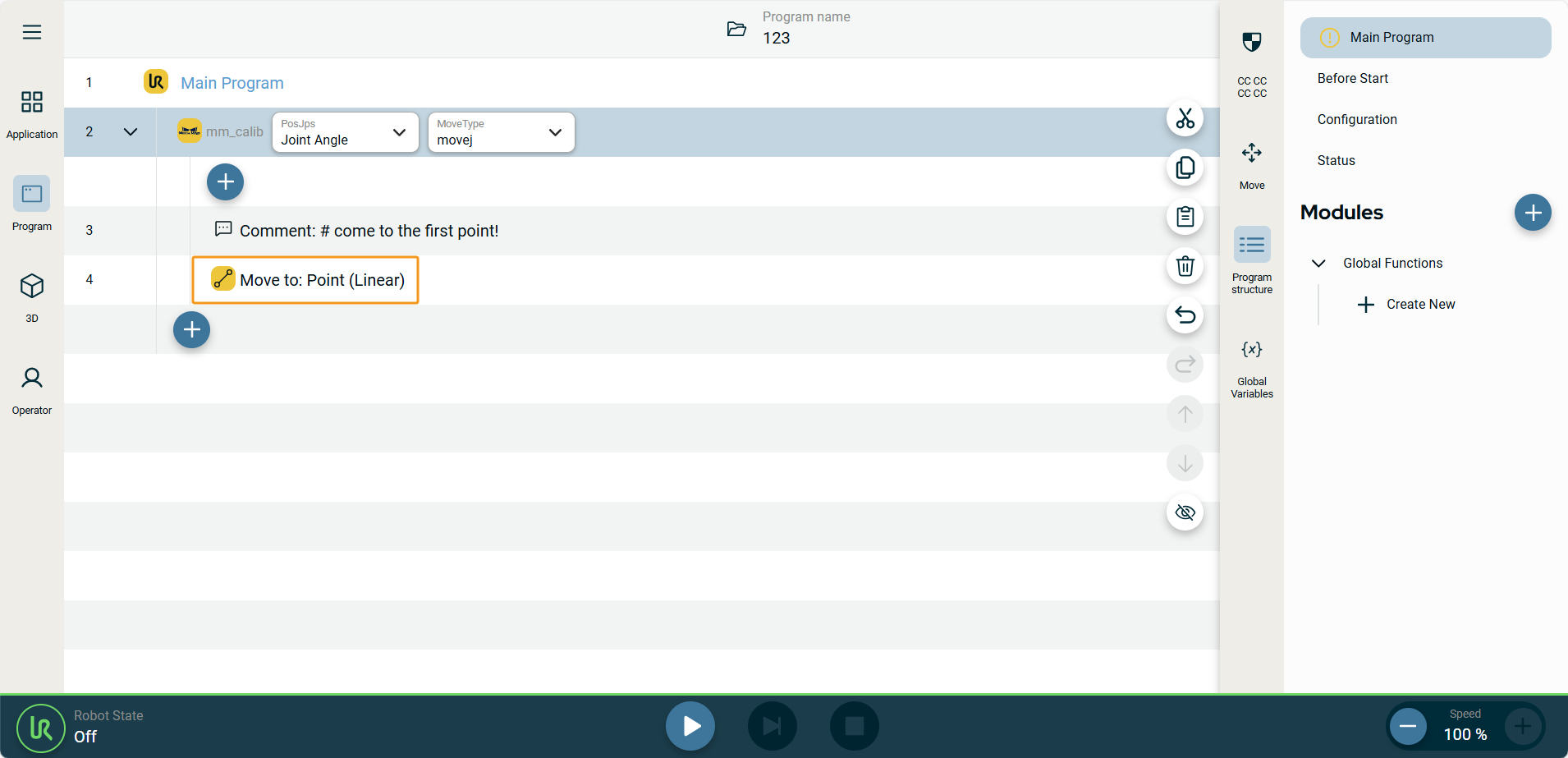

  1. MMCalibコマンドでは、Move to: Point(Linear) をクリックします。

    ur 21

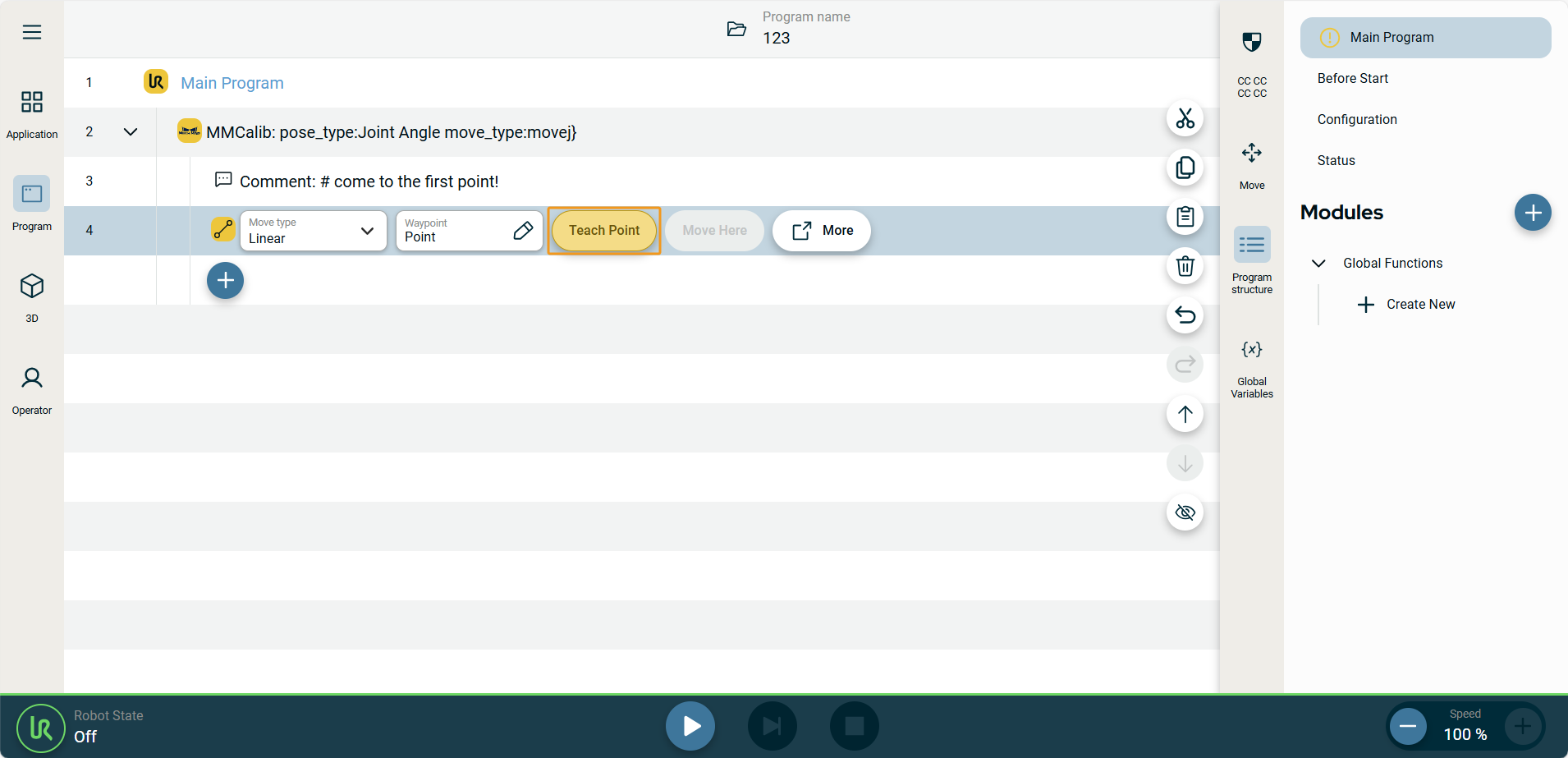

  2. Teach Point をクリックします。

    ur 22

  3. 手動でロボットをキャリブレーションの初期位置に移動させます。

    キャリブレーションの開始点は、キャリブレーションボードの位置と点群品質を確認 する時にロボットがいた位置を選択することができます。

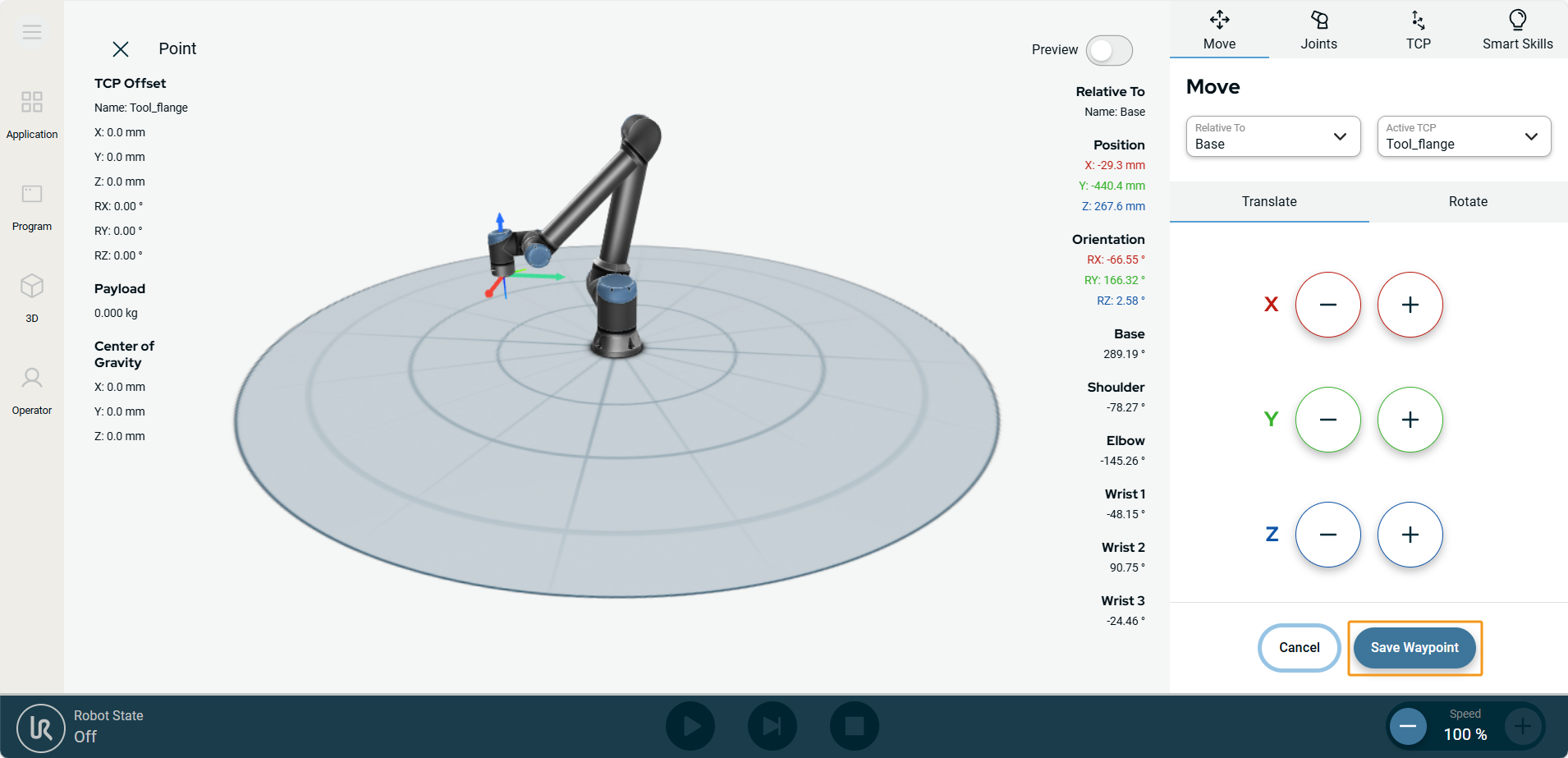

  4. Save Waypoint をクリックします。

    ur 23

3. キャリブレーションプログラムを実行

  1. 左下の電源ボタンをクリックし、Start をクリックします。

    ur 14

  2. Unlock をクリックします。

    ur 15

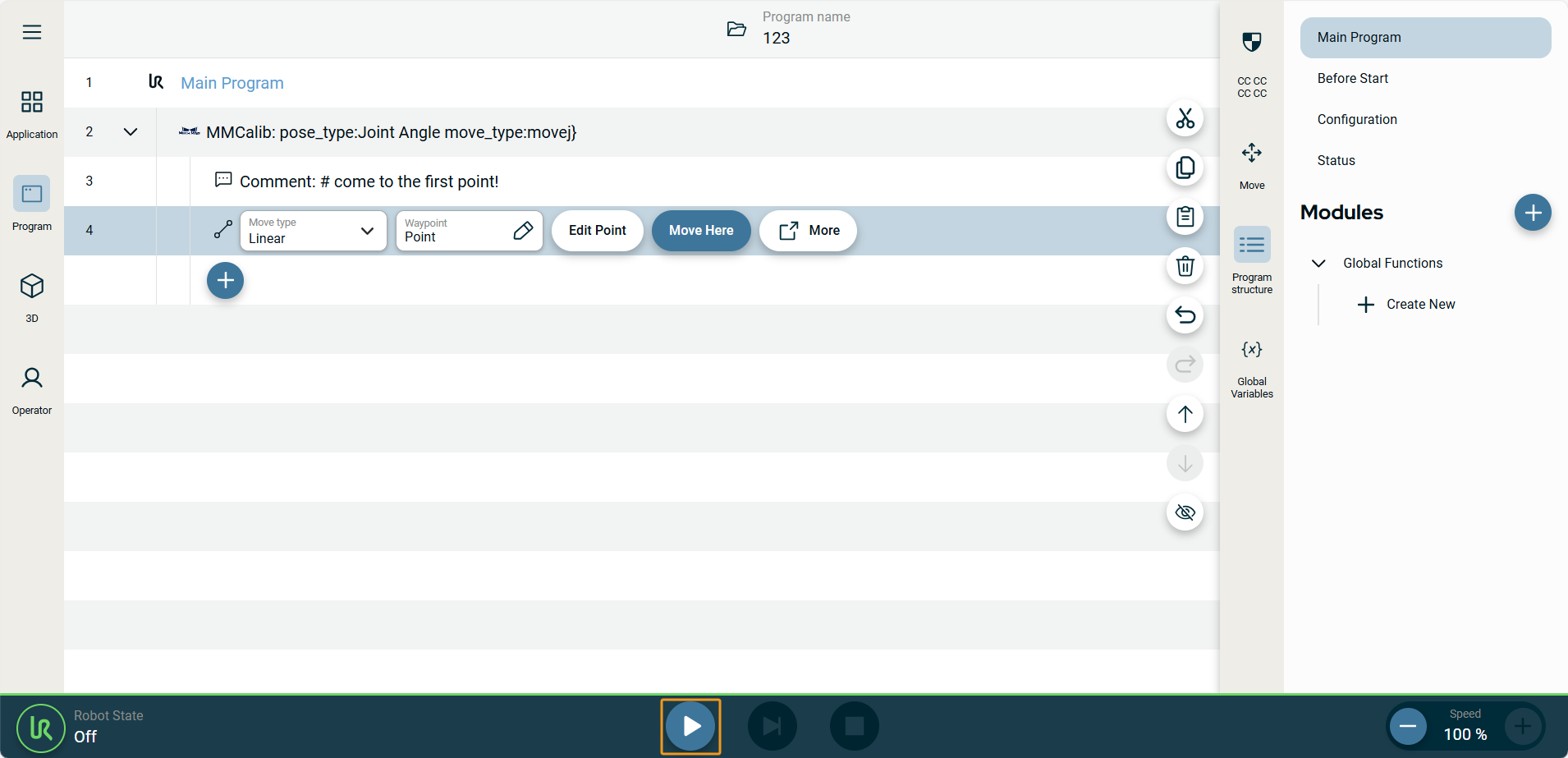

  3. 下部の実行ボタンをクリックします。

    ur 24

  4. Mech-Visionの キャリブレーション 画面では、ロボットを接続 の下に「接続済み」の状態が表示され、ボタンが ロボットとの接続を待機中… から 接続を切断 に変わったら、次へ をクリックします。

    start calilbration1

  5. 次に、キャリブレーションを実行 の4番目の手順（動作経路を設定）および残りの設定を実行します。以下の内容をご参照ください。

    • Eye to handカメラ取り付け方式の場合、こちらのマニュアル を参照して残りの操作を実行してください。

    • Eye to handカメラ取り付け方式の場合、こちらのマニュアル を参照して残りの操作を実行してください。
