使用流程
本部分介绍返修查看器从部署到投入生产使用的完整操作流程。
返修查看器的使用流程分为以下三个阶段：
-
部署返修查看器：安装并启用返修查看器。该阶段操作仅在部署时执行一次。
-
配置返修查看器：为返修工位创建配置、添加视图与特征标注，并启动PLC通信服务。
-
生产使用：返修查看器显示工件测量结果，辅助返修人员完成返修作业。
部署返修查看器
本阶段仅需在部署返修查看器时执行一次。
安装返修查看器
返修查看器随Mech-Metrics软件一同安装。
-
在从工控机上，参考安装指南安装Mech-Metrics软件套件。
-
安装完成后，在安装目录的
Mech-Metrics\bin文件夹下双击repair_viewer.exe，即可启动返修查看器。
启用返修查看器
返修查看器使用前，需在主工控机上完成以下操作：
-
在主工控机上启动Mech-Metrics软件，在菜单栏单击，在插件管理器中启用返修查看器插件（插件名称：
repair_viewer_service）。 -
在菜单栏单击，返修查看器服务对话框将弹出。
-
在返修查看器服务对话框中，设置以下参数：
-
工控机IP：输入运行Mech-Metrics软件的工控机（即主工控机）的IP地址。
-
工控机端口：输入返修查看器服务监听的端口号。
-
启用服务：打开开关。
-
-
单击确定，启用返修查看器服务。
服务启动成功后，Mech-Metrics日志中将显示“返修查看器服务已启动”及相关监听地址信息。
|
配置返修查看器
完成部署后，在从工控机上为返修工位创建配置并完成相关设置。
新建配置

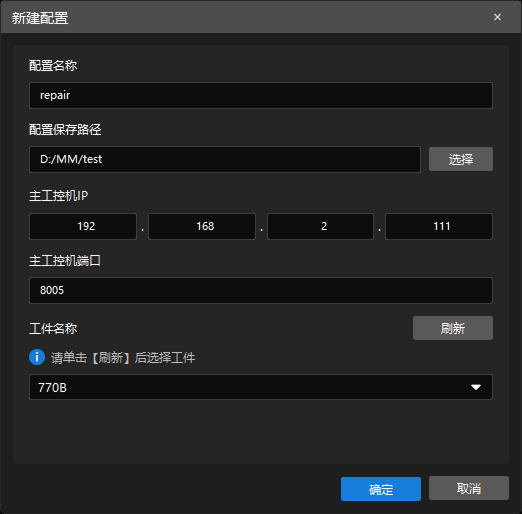

在从工控机上启动返修查看器，然后在起始页单击新建配置，新建配置对话框将弹出。
在新建配置对话框中，设置以下信息：
-
配置名称：输入当前配置的名称。配置名称不能为空，且不能与已有配置重名。
-
配置保存路径：单击选择选择配置的保存路径。
-
主工控机IP和主工控机端口：输入主工控机的IP地址和端口。插件将自动连接主工控机，若无法连接，请确认IP与端口正确。
-
工件名称：单击刷新，插件将从主工控机获取已配置的工件列表，然后从列表中选择当前返修工位对应的工件。
若未获取到工件列表，请确认主工控机已连接且已在Mech-Metrics中配置工件。
设置完成后，单击确定保存配置并进入主界面。
添加视图与特征标注
进入主界面后，为工件添加视图和特征标注，作为返修作业的参照。
|
推荐添加Mech-Metrics快照作为视图。快照添加为视图后，快照中的特征将自动添加。 |
-
添加视图：
-
在3D视图中添加Mech-Metrics快照或导入外部图像。
-
如需调整视图，可编辑视图名称、更换视图图像，或将视图删除。
-
-

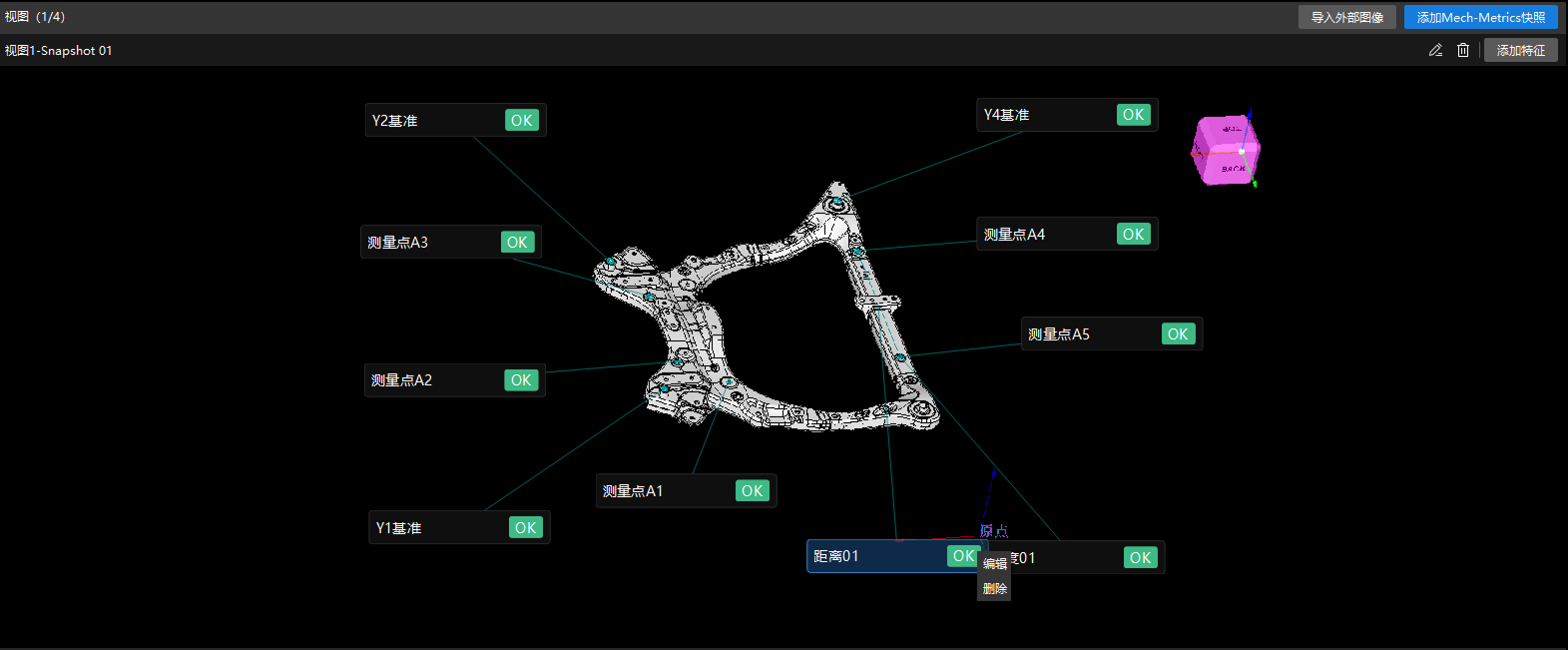

添加特征标注：
-
在视图中单击添加特征，插件将从主工控机获取当前工件的特征列表。
-
选择位置后单击，将特征添加到视图中，插件将生成对应的标注卡片。
-
如需调整标注卡片，可编辑其显示名称，或删除不再需要的标注卡片。
-
启动PLC通信服务
返修查看器通过PLC通信服务与PLC设备交互。
-
在菜单栏单击。
-
在PLC通信服务设置对话框中，设置本机地址和本机端口，打开启用服务。
-
单击确定，启动PLC通信服务。
服务启动后，状态栏中的PLC通信服务状态将更新，日志中将显示监听端口信息。
|
PLC设备与返修查看器之间使用TCP ASCII协议通信。PLC设备可通过发送805指令（查询工件历史数据）获取工件测量数据。 |
生产使用
完成上述配置后，返修查看器即可投入生产使用。
生产过程中，返修查看器的典型工作方式如下：
-
PLC设备触发查询（805指令），返修查看器从主工控机获取指定工件的测量数据。
-
主界面显示该工件的判定结果、测量结果和视图中的特征标注。
-
返修人员单击NG筛选不合格特征，结合视图中的标注卡片定位需返修的部位，完成返修作业。
-
状态栏实时显示当前工件的工件名称、工件SN、任务开始时间以及各连接的状态，帮助你掌握插件运行情况。
