使用最佳拟合建系

本部分介绍如何使用最佳拟合建系。

请按照如下步骤使用最佳拟合建系功能：

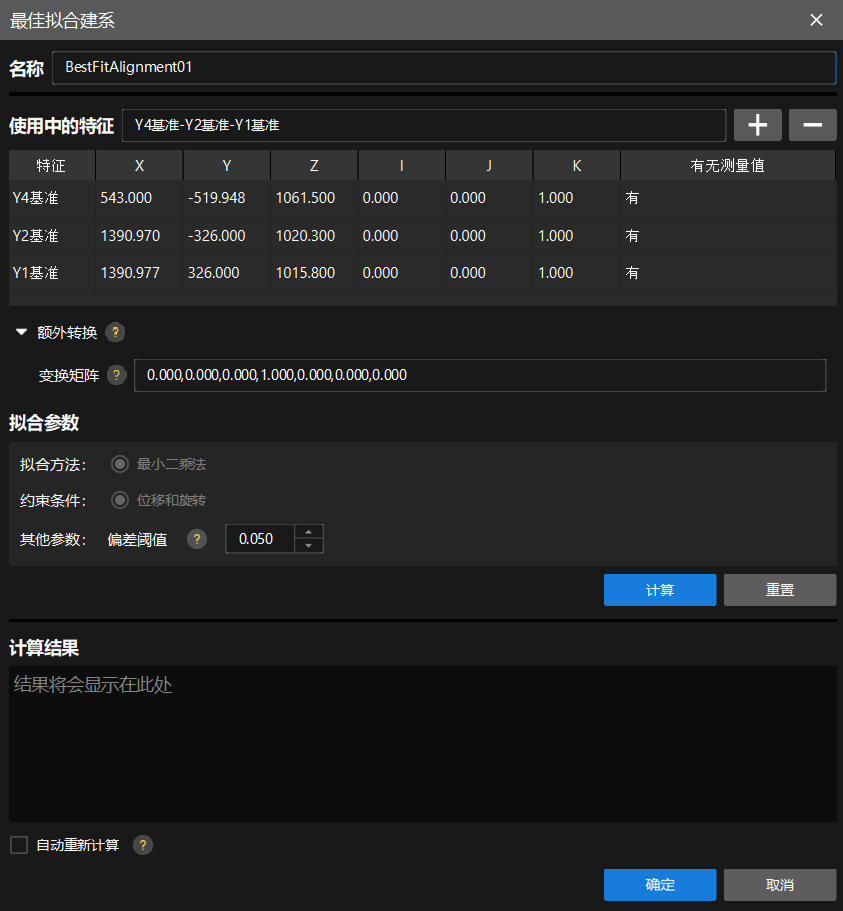

通过以下任一方式打开最佳拟合建系对话框，并添加要使用的特征：
- 在软件配置界面上方功能区中，选择建系 最佳拟合建系。在弹出的对话框中，单击建系特征右侧的+号，添加要使用的特征。
- 在当前工件的左侧资源树区域，按住Ctrl键并单击选择多个特征，然后右键选择创建坐标系 最佳拟合建系。
用户可选择所有工装基准球特征。
添加特征后，在建系特征下方的特征表格中，根据需要勾选特征。
单击确定。

因为此时并无测量数据，所以不用单击计算。等获取所选特征的全部测量数据后，用户可返回至本对话框，然后单击计算。

如何判断计算结果是否合格？

获取某特征的测量值后，在标注卡片查看该特征的偏差值。如偏差值未标红，则表示建系合格。

管理建系方式

创建建系方式后，在左侧资源树中单击该建系方式，可在右侧参数面板中查看和管理其配置。参数面板包含基本信息、建系结果和适用特征三部分。

也可在资源树中右键单击建系方式，然后选择编辑，打开建系对话框修改其配置。

本节主要内容如下：

在参数面板的基本信息部分，勾选启用即可启用该建系方式，取消勾选即可禁用。

参数面板的建系结果部分显示建系的平移和旋转结果。

单击复制结果，可复制建系结果。
单击导出结果，软件将把建系结果导出至指定路径。
- 导出路径：单击浏览…选择导出路径。
- 自动导出：勾选后，软件将自动导出建系结果。

适用特征用于指定当前建系方式所作用的特征。

在参数面板的适用特征部分，单击编辑适用特征，可打开编辑适用特征对话框。在该对话框中：

在资源树中单击建系总览入口，可打开建系总览，集中查看每个建系方式的适用特征。
