用户界面

本节简要说明Mech-Metrics软件的主要界面布局和功能分区，帮助用户熟悉各模块的基本操作入口。

欢迎界面

下载Mech-Metrics后，打开Mech-Metrics软件，会进入软件的欢迎界面。如下图所示。

metrics welcome

欢迎界面包含以下部分。

序号 区域 描述

①

版本信息

可查看版本信息和软件更新说明。

②

快捷入口

可创建工程或打开已有工程。当鼠标指针悬停于卡片右下角的“？”处时，可查看相关介绍。

③

帮助手册和在线社区

可通过单击相关按钮浏览Mech-Metrics帮助手册、进入在线社区提问交流。

④

最近使用

可打开近期使用过的工程。

主界面

在欢迎界面创建工程后，将进入Mech-Metrics主界面，主界面从上到下由如下部分组成：

  • 菜单栏

  • 配置界面

  • 生产界面

  • 日志栏

下文对各部分进行了详细介绍。

菜单栏不随配置界面和生产界面的切换而变动。在菜单栏，用户可修改工程和软件相关的通用设置。

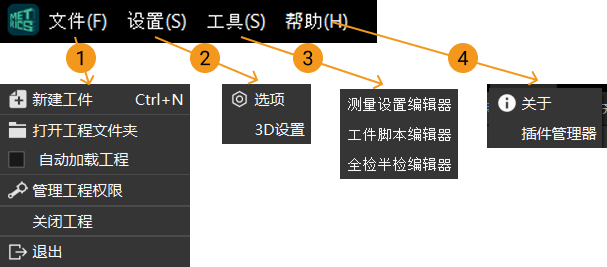

菜单栏如下图所示。

toolbar

下表展示了菜单栏中的常用按钮及其作用。

序号 按钮 描述

①

文件

在文件按钮下，可进行如下操作：

  • 进行工程相关操作，如打开工程文件夹、自动加载工程、管理工程权限、为工程备份工程、新建工件、导出工件、导入工件和关闭工程。

  • 可退出软件。

②

设置

在设置按钮下，可进行如下操作：

  • 单击选项按钮配置软件通用设置。

  • 单击3D设置按钮配置3D视图相关设置。

③

工具

工具按钮下汇总了1.2.0版本新增的一些进阶工具。在工具按钮下，可进行如下操作：

  • 单击测量设置编辑器菜单项为本工程统一配置测量设置。配置后可导出该配置，以备其他工程使用。

    更多信息，请参阅测量设置编辑器。

  • 单击全检半检编辑器菜单项为所有测量项配置检测模式为全检或者半检。

    更多信息，请参阅全检半检编辑器。

  • 单击序列编辑器菜单项针对测量事件配置相应的动作。

    更多信息，请参阅序列编辑器。

  • 单击工程切换管理菜单项配置工程切换规则。

    更多信息，请参阅序列编辑器。

④

帮助

在帮助按钮下，可进行如下操作：

  • 单击关于按钮查看软件版本、授权和版权信息。

配置界面

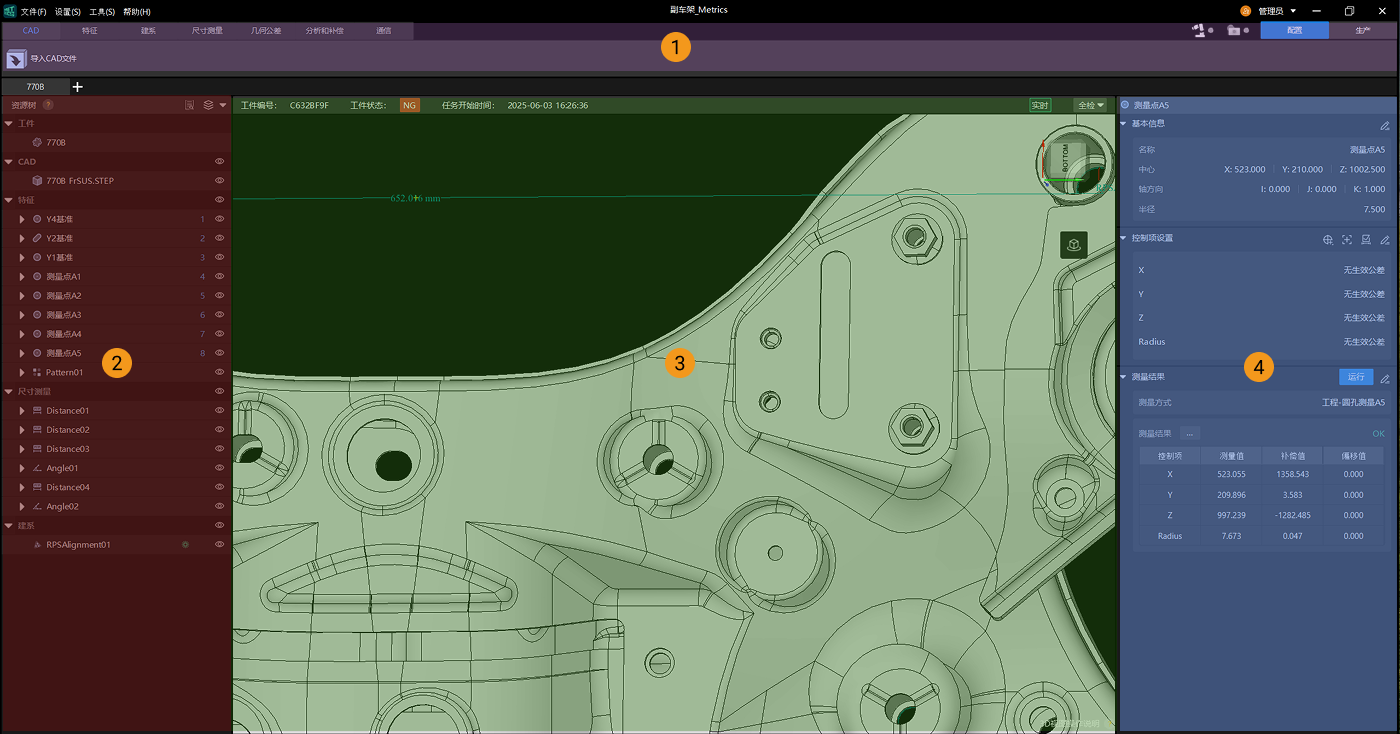

在配置界面，用户可添加测量项并配置测量参数。配置界面如下图所示。

configuration interface

下表展示了配置界面的常用功能及其作用。

序号 区域 描述

①

功能区

上方功能区汇集了软件的核心功能。在此区域，用户可进行如下操作：

  • CAD选项卡：导入工件的CAD模型。

  • 特征选项卡：为导入的工件创建待测特征。用户可创建六类特征，分别为：圆、槽、圆柱、点、线、平面、阵列、距离和角度。

  • 建系选项卡：使用RPS建系或最佳拟合建系。

  • 几何公差选项卡：为导入的工件创建待测几何公差控制项。

  • 分析和补偿选项卡：进行重复性测试、相关性补偿和温漂分析，同时可在此处查看历史数据。

  • 通信选项卡：配置工件编号、编辑特征编号、配置通信指令和配置SN码筛选规则。

  • 报告选项卡：配置自定义PDF报告格式和表格报告格式。

更多信息，请参阅工程操作指南。

②

资源树

左侧资源树集中展示当前工件的所有资源，包括当前工件的CAD模型，以及为当前工件创建的所有特征、建系方式和自定义报告格式。

用户也可在资源树区域对本区域内的资源进行显隐操作。显隐操作步骤如下：

  • 单击资源树中某资源右侧的eye，将该资源在3D视图中隐藏。

  • 单击资源树中某资源右侧的closed eye，将该资源在3D视图中显示。

③

3D视图

中间3D视图区以3D形式展示导入的工件CAD模型，以及已创建的坐标系、特征、标注卡片、距离等信息。用户也可在3D视图中进行特征拾取和创建快照。

④

参数面板

单击左侧资源树中的任意资源，其相关信息将显示在右侧参数面板，包括基本信息、控制项、测量结果等。用户可在参数栏编辑和修改部分信息。

生产界面

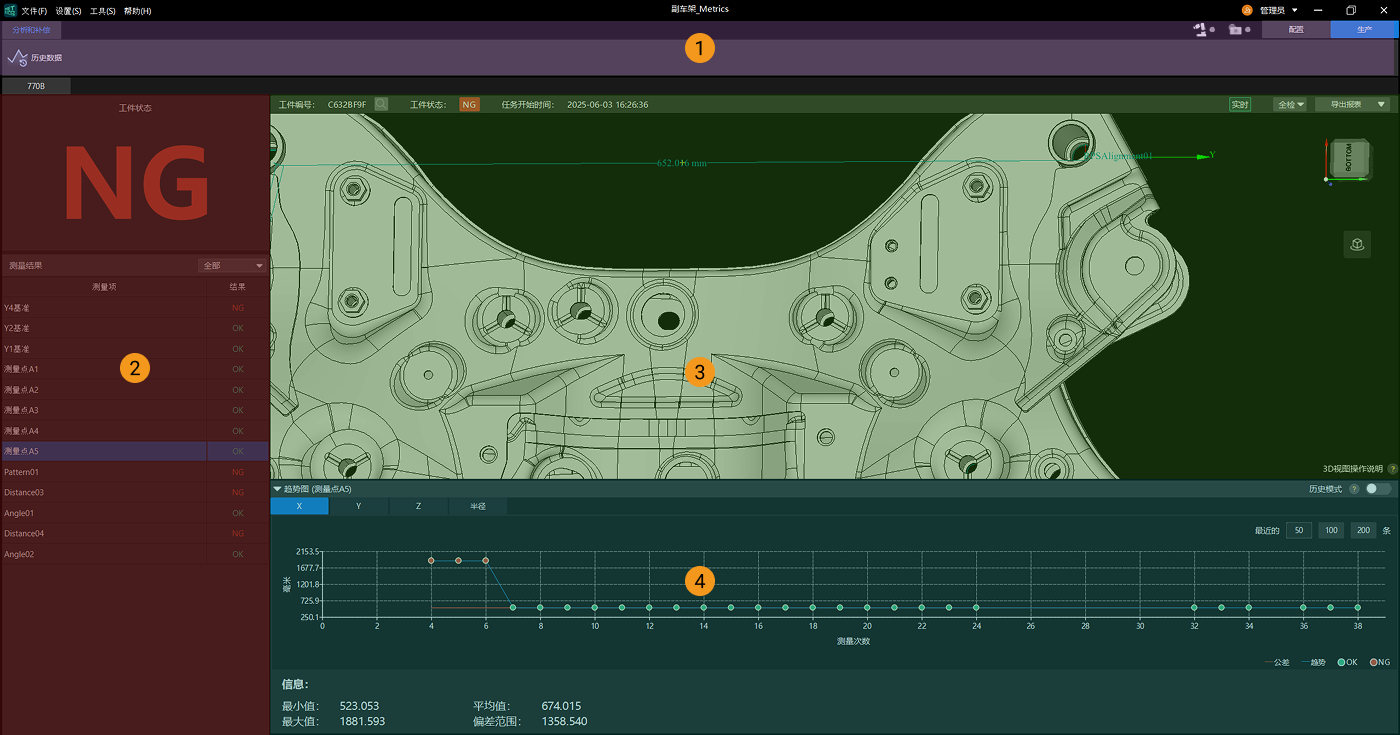

在生产界面，用户可查看和分析工件详细数据，但不可添加测量项或配置测量参数。生产界面如下图所示。

production interface

下表展示了生产界面中的常用功能及其作用。更多信息，请参阅使用生产界面。

序号 区域 描述

①

功能区

在此区域，用户可进行如下操作：

分析和补偿选项卡：查看、筛选和导出历史数据，进行帕累托图分析、SPC分析和趋势图分析，以及查看原始数据。

②

测量结果

在此区域，用户可查看工件和测量项的测量结果。

③

3D视图

在此区域，用户可查看已配置好的工件CAD模型、特征、标注卡片、坐标系、距离等。实时测量结果也会展示在本视图中。

④

趋势图

在此区域，用户可查看各项测量数据随测量次数的变化趋势。

日志栏

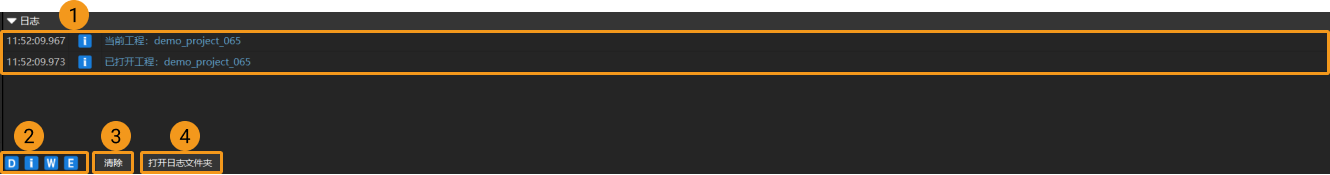

日志栏位于软件中下方，如下图所示。用于记录和提示用户在本软件中进行的重要操作，以及测量任务状态。例如，用户打开一个工程后，日志栏会显示当前工程：xxx。用户若修改了某项设置，日志栏会显示xxx已修改。如用户进行了错误操作，可查看日志栏中显示的提示日志进行排查。

logs
序号 按钮/区域 描述

①

日志栏

日志栏记录了用户从打开工程到执行当前操作期间的所有日志信息。

②

D i W E

DiWE四个按钮用于筛选日志。每个按钮所代表的含义如下：

  • D代表调试日志（debug）。

  • i代表信息日志（info）。

  • W代表告警日志（warning）。

  • E代表错误日志（error）。

用户单击其中任一按钮将其置灰后，此类日志将不再被展示。例如，用户单击D按钮将其置灰后，日志区将不再展示调试日志。

如需进行错误排查，用户可单击依次单击D、i、W。单击后，日志区将只展示错误日志，以便用户进行错误排查。

③

清除

单击清除按钮可清除日志区所有已显示日志。

④

打开日志文件夹

单击打开日志文件夹按钮，可查看最近多天的日志。每日日志单独存放于一个以日期命名的日志文件中。

用户可在软件最上方菜单栏，单击设置  选项，查看日志过期时间，以确定当前的日志保存天数。用户也可在此根据需要修改日志保存天数。

如遇错误，用户可查看当日日志，用于排查问题。
