为工件导入CAD参考对象
本部分介绍如何为工件导入CAD模型作为参考对象。
创建工件后，请为工件导入CAD模型。支持的模型文件格式有STEP、STP、STL。
|
工件的CAD模型 指使用计算机辅助设计（Computer-Aided Design，CAD）软件创建的数字化三维模型，用于表示工件的形状、尺寸和其他特性。导入的工件CAD模型代表所有此类工件。 |
导入CAD
请按如下步骤导入工件模型：
-
在软件配置界面，选择要导入工件的标签页。
-
在功能区的CAD标签页下，单击导入CAD文件。
-
在选择CAD文件对话框中，找到要导入的CAD文件，然后单击打开。
-

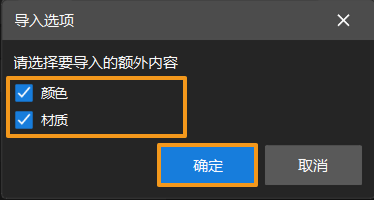

在导入选项对话框中，选择要导入的额外内容，然后单击确定。
-
导入中…进度条会弹出，请耐心等待软件导入CAD文件。
导入过程一般会花费几秒到几分钟左右，具体导入时间取决于CAD模型的大小和选择导入的额外内容。CAD模型越大，选择导入的额外内容越多，导入过程越慢。请耐心等待。

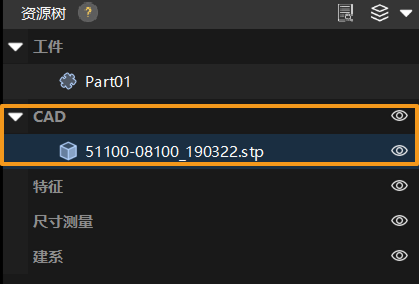

导入后，工件的资源树下的CAD节点，会出现导入的CAD模型。
编辑CAD
在资源树中单击CAD节点，可在右侧参数面板中查看和编辑CAD的如下设置：
-
基本信息
-
名称：CAD模型的名称。
-
CAD文件：当前导入的CAD文件。单击替换文件，可更换CAD文件。
-
-
原点设置
-
单击选择特征，在弹出的对话框中选择特征（可通过搜索特征框搜索），作为设置CAD原点的参考。
-
平移：设置CAD模型沿X、Y、Z方向的平移量，单位为mm。
-
旋转：设置CAD模型的旋转量，单位为度（°）。
-
单击重置，可将原点设置恢复为默认值。
-
