查看帕累托图
本部分介绍如何查看和使用帕累托图分析功能。
|
在查看帕累托图前，需先完成以下操作：
-
在软件上方功能区，选择。
-
在数据筛选选项卡中完成数据筛选并选择测量记录。详情请参见 筛选、查看和导出历史数据。
-
单击页面顶部的帕累托图选项卡。
图表设置
页面右上角提供以下设置选项：
-
分析维度：选择分析的维度，可选控制项或特征。
-
选择控制项时，帕累托图将按控制项维度展示缺陷数据。
-
选择特征时，将额外显示质检模式选项。
-
-
质检模式（仅在分析维度选择特征时显示）：选择质检模式，可选半检或全检。

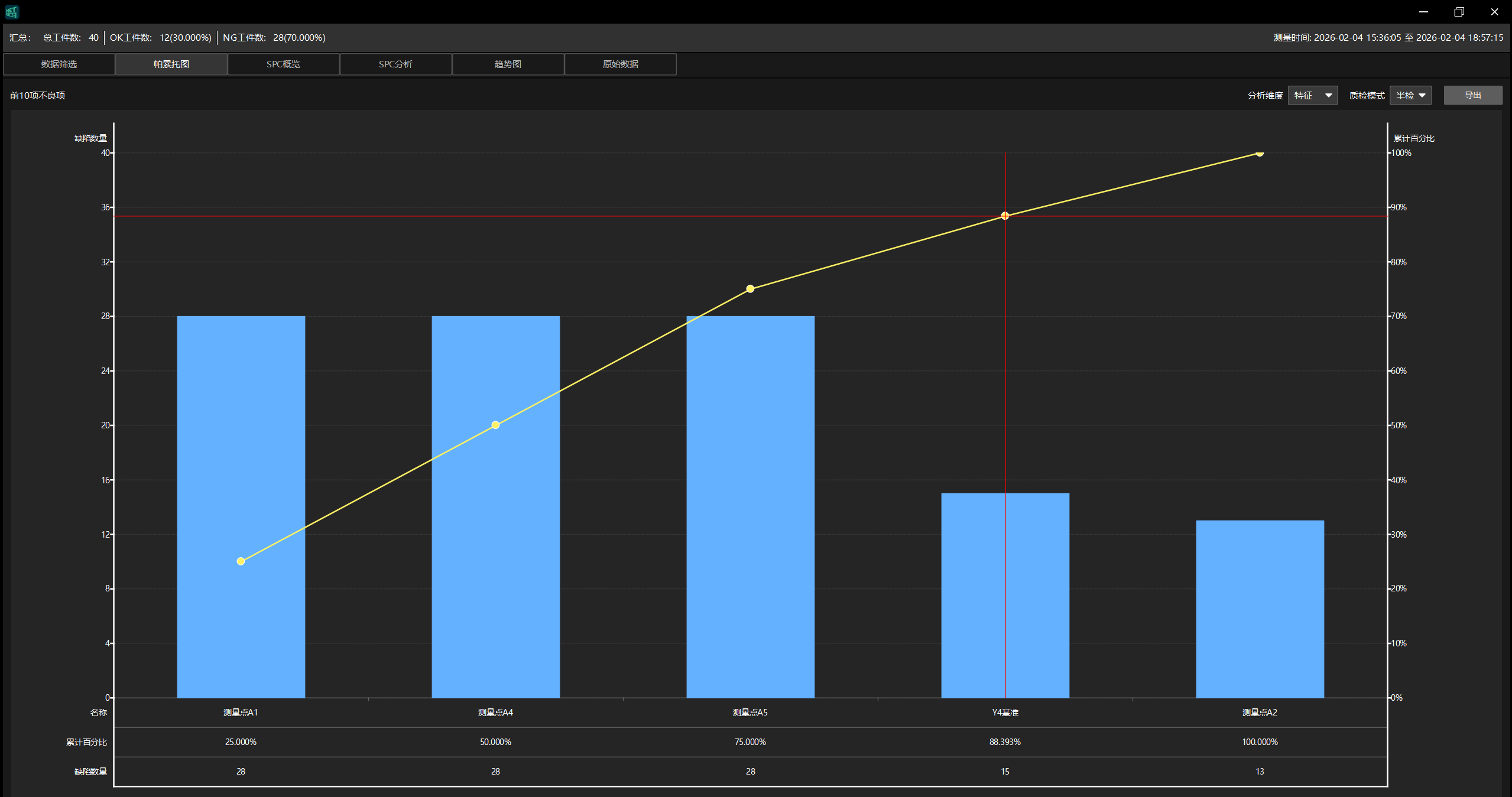

图表内容
帕累托图展示以下信息：
-
蓝色柱状图（左侧纵轴：缺陷数量）：按缺陷数量从大到小排列各不良项，直观展示各项的缺陷数量。
-
黄色折线（右侧纵轴：累计百分比）：展示各不良项缺陷数量的累计百分比，用于判断主要缺陷项。
-
红色竖线：标记累计百分比达到一定阈值的分界线，将不良项划分为主要因素和次要因素。
图表底部展示每个不良项的详细数据：
-
名称：不良项名称（如测量点A1、测量点A4等）。
-
累计百分比：该不良项及其前面所有项的缺陷数量占总缺陷数量的累计百分比。
-
缺陷数量：该不良项的缺陷数量。
