测量设置编辑器

在软件配置界面上方功能区，选择工具  测量设置编辑器。

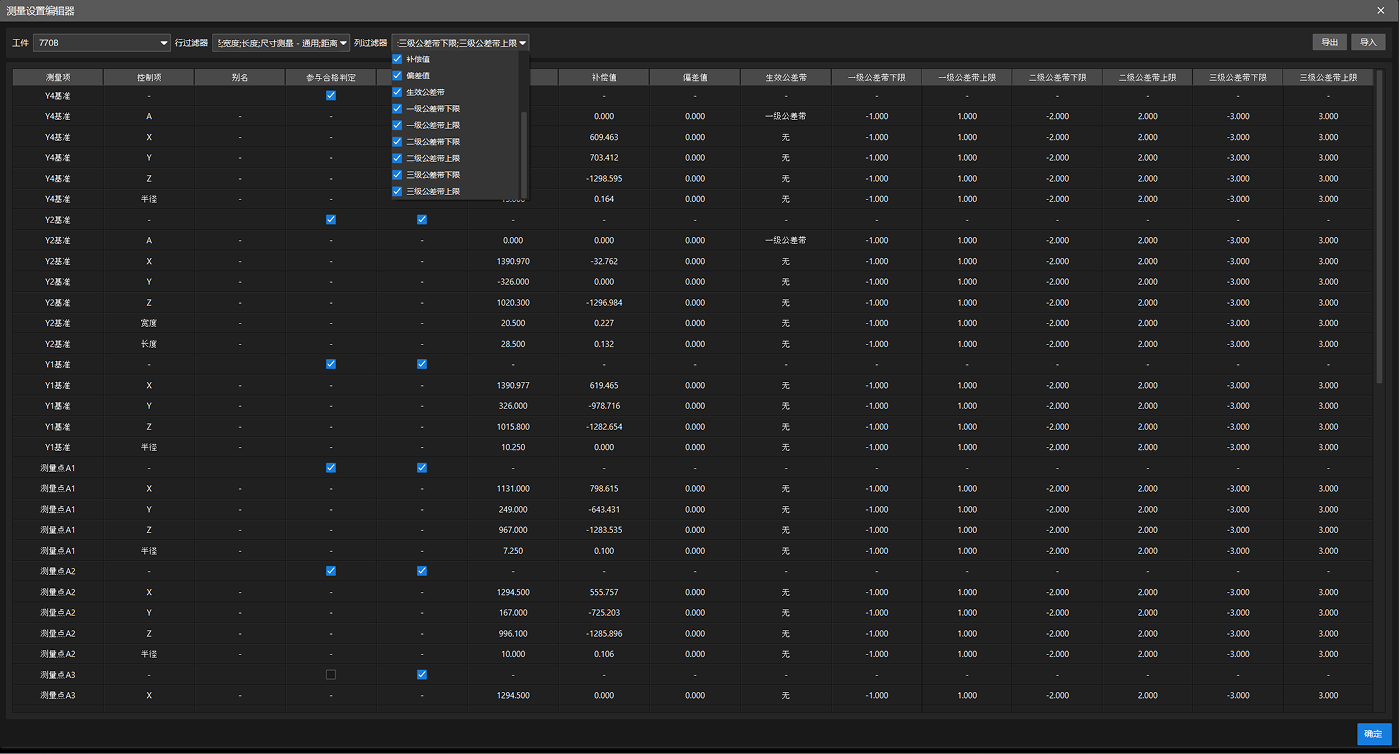

在测量设置编辑器中，配置行过滤器为当前工程选择需要的测量项（特征、尺寸控制项、几何公差控制项等），配置列过滤器选择需要查看的测量数据（是否参与合格判定、是否参与报表导出、名义值、偏差值、补偿值、公差带等）。

如已在列过滤器中选择参与合格判定，请在该列中，为需要的测量项勾选参与合格判定。此时，该测量项将参与工件的合格判定。

如已在列过滤器中选择参与报表导出，请在该列中，为需要的测量项勾选参与报表导出。此时，该测量项将显示于导出的报表中（历史数据中导出的报表和生产界面导出的报表）。

如需修改部分测量数据，可在测量设置编辑器右上角点击导出，以导出当前数据。导出后，可在本地修改部分测量数据，然后在测量设置编辑器右上角点击导入，以导入修改后的数据。
