入门教程：副车架在线测量
本教程面向首次接触在线测量系统的用户，提供一条可快速上手的学习路径。
你将依次完成副车架示例工程的获取与识别、本地仿真验证、工程结构与关键测量流程理解，以及首次基础修改练习。
教程定位与学习目标
本教程聚焦“快速入门”，不展开参数细节与完整部署流程。
- 预计耗时
-
45-60分钟。
- 完成后你将能够
-
-
下载并识别副车架示例工程中的关键资源。
-
完成本地仿真，并查看测量结果。
-
理解副车架示例工程中Mech-MSR与Mech-Metrics的分工。
-
在示例工程基础上完成一个最小改动练习。
-
获取示例工程
请先下载并解压副车架示例工程压缩包：

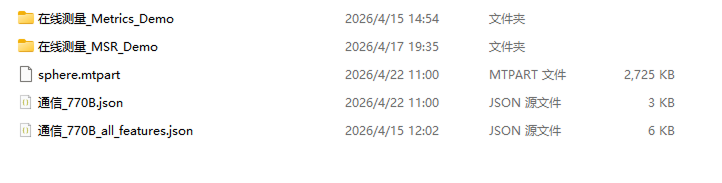

解压后，你将得到以下三类资源：
-
在线测量_Metrics_Demo：Mech-Metrics工程。
-
在线测量_MSR_Demo：Mech-MSR方案。Mech-MSR方案文件夹包含所有测量工程。
-
通信_770B.json、通信_770B_all_features.json：通信模拟工具配置文件。
其中，两个通信配置文件分别适用于不同场景：
-
通信_770B.json：仅对应“副车架770B”工件，适用于单工件验证和动态重复性测试。
-
通信_770B_all_features.json：可同时操作两个工件，适用于熟悉完整示例工程结构。
5分钟跑通示例
-

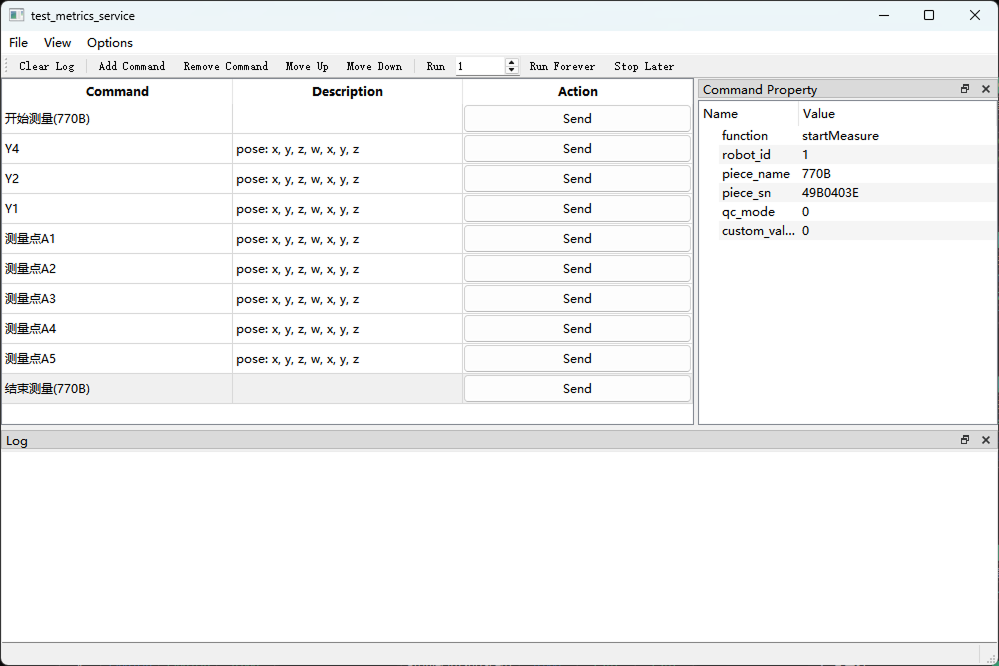

打开Mech-Metrics & Mech-MSR安装目录下的Mech-Metrics/bin目录，运行通信模拟工具test_metrics_service.exe。
-
在通信模拟工具中，选择，加载通信配置文件。
首次验证建议优先加载通信_770B.json；若需同时体验两个工件流程，可加载通信_770B_all_features.json。
-

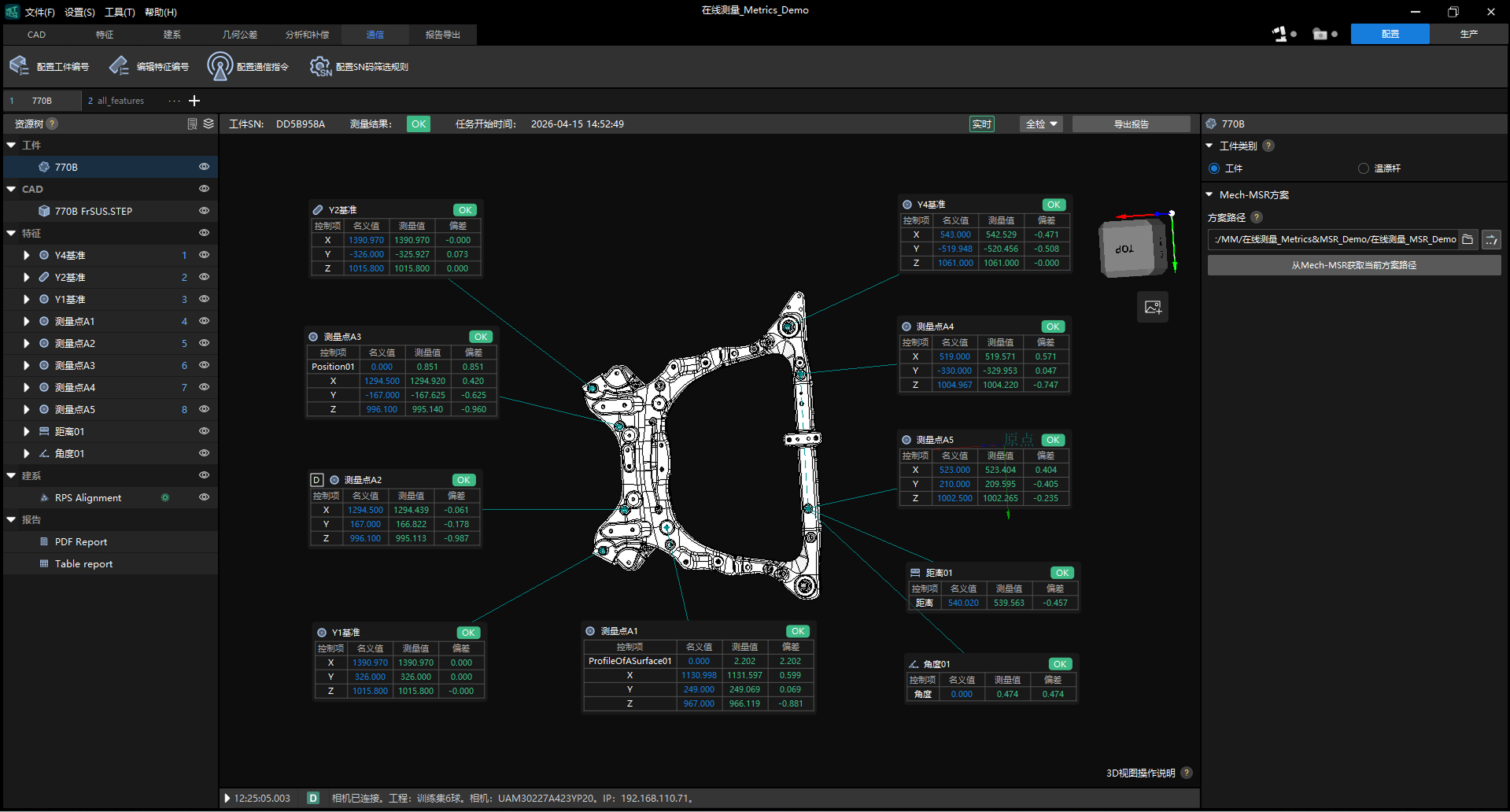

在Mech-Metrics中打开示例工程，确认界面中已显示示例工件列表；首次操作时，建议优先选择“副车架770B”对应的工件进行验证。
-

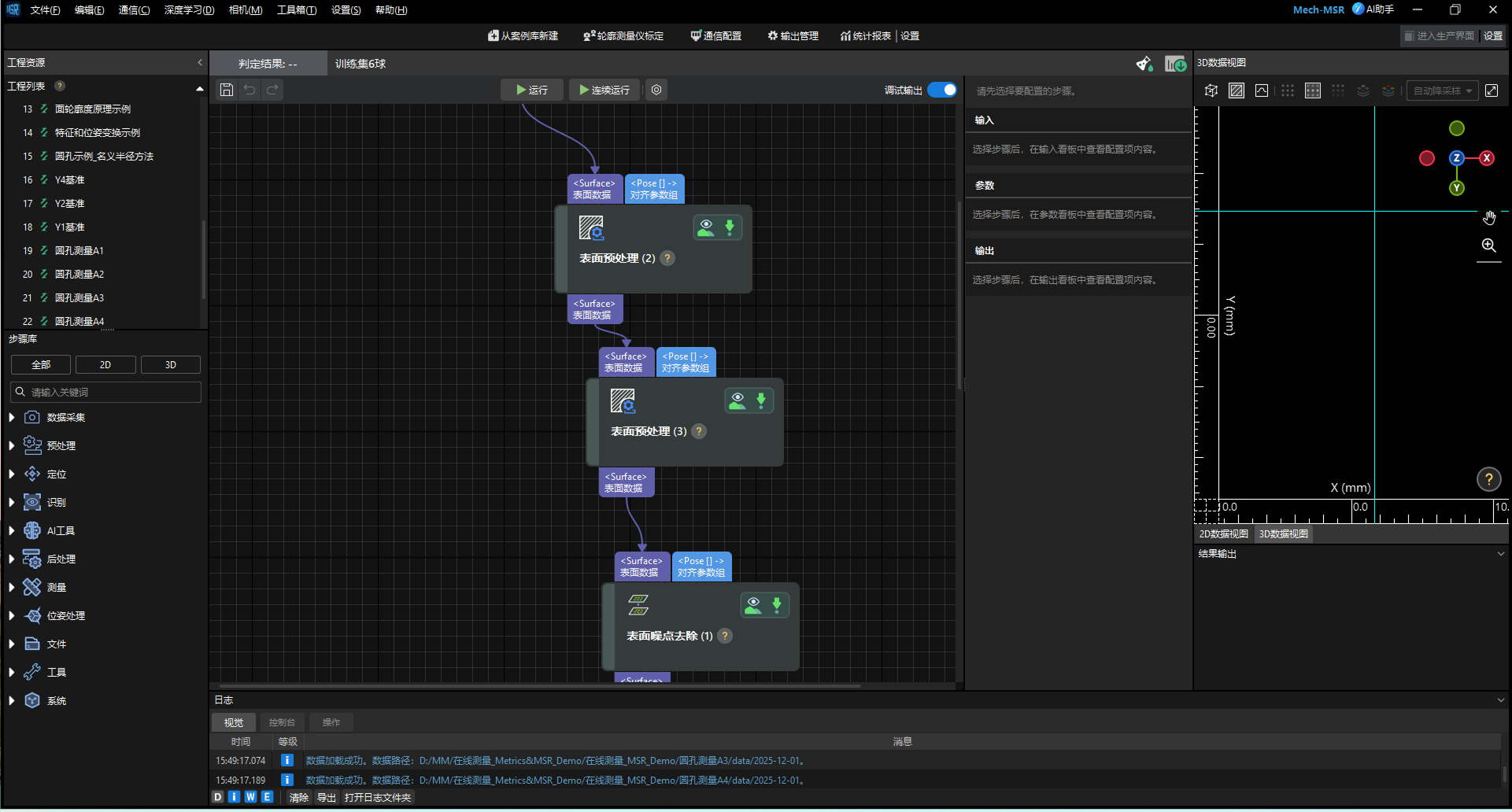

在Mech-MSR中打开示例方案，确认界面中工程列表已显示所有特征的测量工程。
-
在通信模拟工具中，按完整流程依次发送指令：先发送1条开始测量指令，再依次发送多个特征测量指令（开始测量与结束测量之间的指令），最后发送结束测量指令。

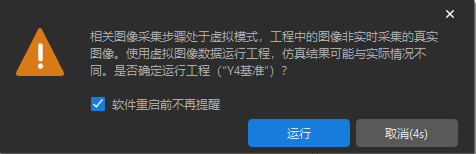

注意在开始特征测量时，Mech-MSR软件会弹出警告窗口，询问是否允许使用虚拟图像数据运行工程。请勾选软件重启前不再提醒选项，然后单击运行按钮。
-

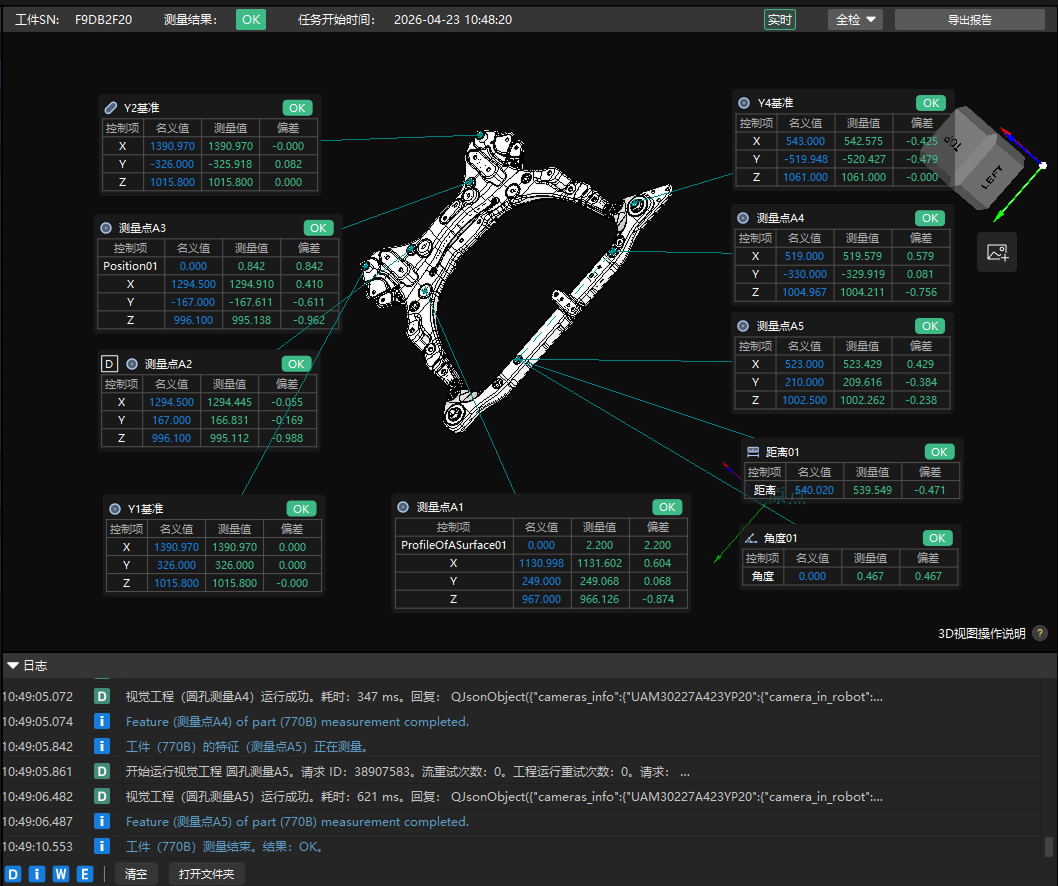

在Mech-Metrics示例工程的3D视图区域查看测量结果已更新，在底部日志栏查看整个测量过程的日志。
完成本节后，建议至少确认以下结果：
-
通信模拟工具中的指令可正常发送，且无明显报错。
-
Mech-Metrics中可查看本次运行产生的测量结果，可以在日志栏中看到完整测量过程日志。
-
连续运行时，系统可稳定生成测量结果。
如果上述任一结果未出现，建议优先检查指令发送顺序、当前工件是否选择正确，以及示例工程是否已完整加载。
认识副车架在线测量方案
建议从以下三个方面理解副车架在线测量方案：
-
测什么：副车架关键特征的尺寸与几何质量。
-
怎么测：通过Mech-MSR完成图像处理和特征提取，通过Mech-Metrics完成工件、特征、编号、判定和结果管理。
-
看什么：重点关注特征是否被正确识别、结果是否稳定输出、输出字段是否能被Mech-Metrics正确接收。
10分钟看懂Mech-Metrics示例工程
在该示例工程中，建议优先理解Mech-Metrics中的以下两个工件：
-
副车架770B：包含创建特征、工件建系、测量和报告生成的完整流程，适用于理解实际工件从建系到结果输出的完整过程。
-
常见特征all_features：集中展示基准球、圆孔、腰孔、方孔、螺纹孔、螺柱螺钉、面点、高度和夹角等常见特征，同时覆盖GDT、自定义控制项以及多个特征共用同一测量工程等典型场景。
打开Mech-Metrics示例工程后，可以在资源树上方看到这两个工件。阅读本教程时，建议先定位到工件列表中的“副车架770B”，完成一次流程验证后，再切换到“常见特征all_features”查看不同特征类型的示例。
在资源树中，依次单击以下节点并进行相应的了解：
-
工件：了解如何新建工件以及工件属性设置。具体操作请参考工件操作指南。
-
CAD：查看工件CAD模型，了解如何为工件关联CAD模型文件。具体操作请参考为工件导入CAD参考对象。
-
特征：查看工件下的特征列表，了解不同特征类型的定义和属性设置，了解各类控制项的设置，以及标注卡片的设置。特征操作指南。
-
建系：了解当前建系方式，以及建系中使用的特征和参数设置。具体操作请参考建系操作指南。
-
报告：查看当前报告格式，尝试修改报告格式以及导出报告。具体操作请参考使用测量报告。
10分钟看懂Mech-MSR示例工程

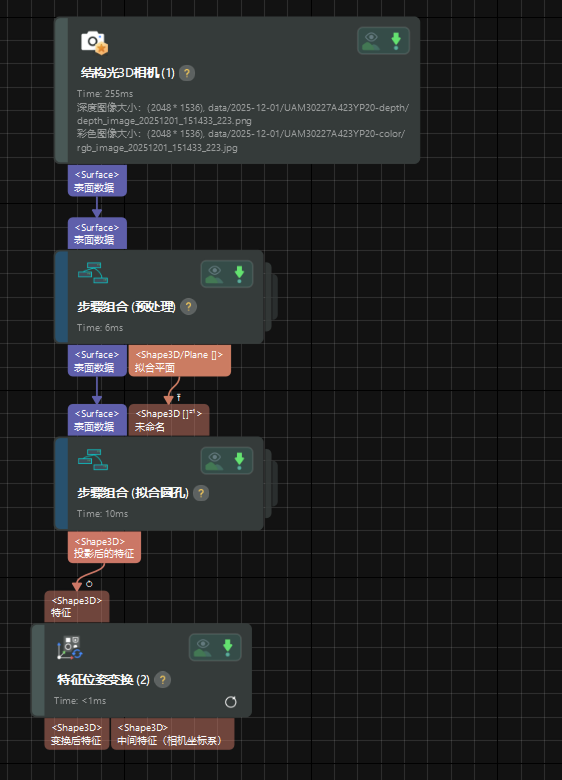

以圆孔测量（Y4基准）工程为例，该Mech-MSR工程结构如下：

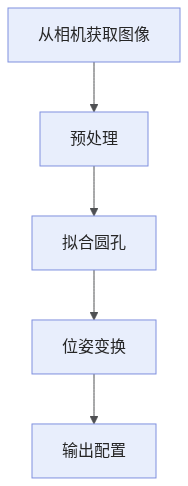

该示例工程包含以下5个步骤：
下文依次对每一步进行简要说明，并提供调试时的关注重点。
| 调试时，请在3D视图上方开启调试输出选项，以便观察每一步的处理结果。在正式生产环境中，建议关闭该选项以提升性能。 |
从相机获取图像
通过“结构光3D相机”步骤获取图像，并处理为表面数据。通常本步骤无需修改。
首次调试测点时如视野不合适，可临时使用自动计算投影参数：选中“结构光3D相机”步骤，在步骤参数面板，勾选自动计算投影参数选项。
| 工程运行之后，该选项会自动取消勾选，并且在后续运行中保持关闭状态。建议在首次调试时使用该选项快速验证流程，后续调试时保持关闭以更真实地反映实际测量情况。 |
预处理
提取3D ROI内的表面数据，并拟合参考平面。本步骤使用一个步骤组合来实现预处理流程。你可以双击查看每个子步骤的具体配置和处理内容。
预处理步骤组合包含以下子步骤：
-

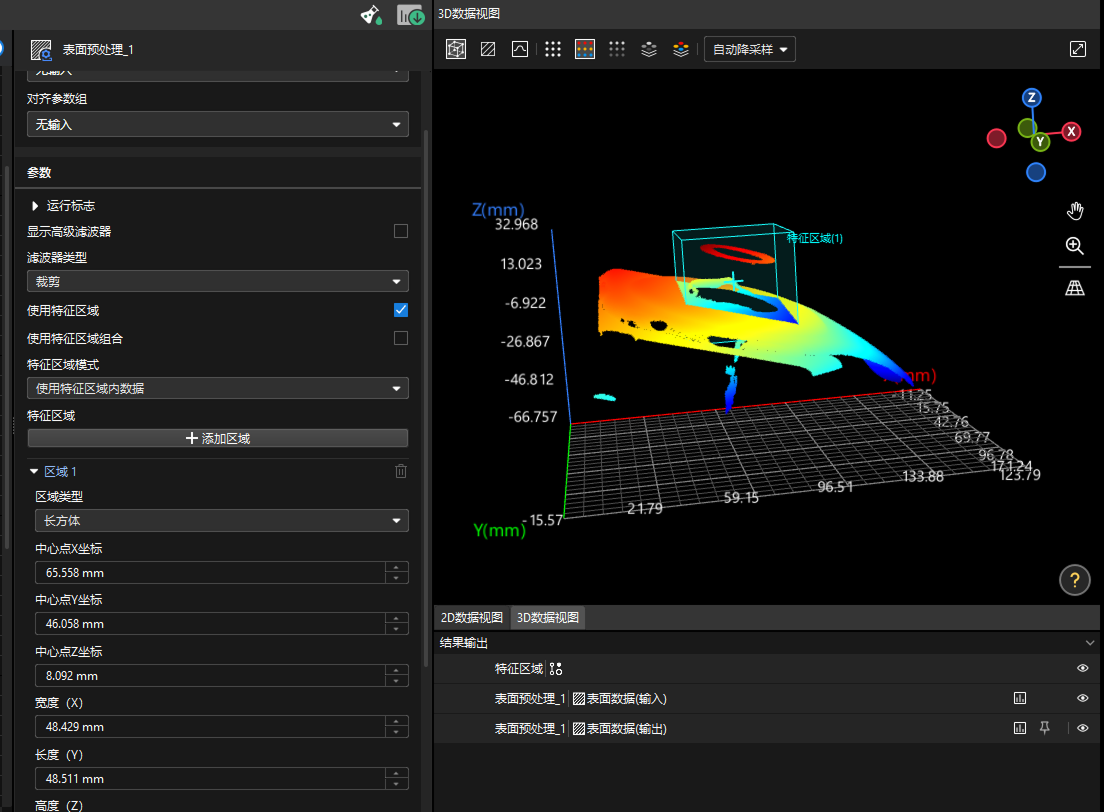

表面预处理
作用：框选测点的3D ROI，取出关心的表面数据。
此处根据实际孔位情况修改“区域类型”，通常选择长方体或圆柱即可。如果要调整区域大小，可以按下Ctrl键，然后鼠标拖拽即可。
在3D数据视图区域，如果透视模式视角不方便调整特征区域，还可切换到表面模式或轮廓线模式下调整。
-
表面点过滤（通过法向）
作用：过滤表面和边缘噪点，提取出平面。

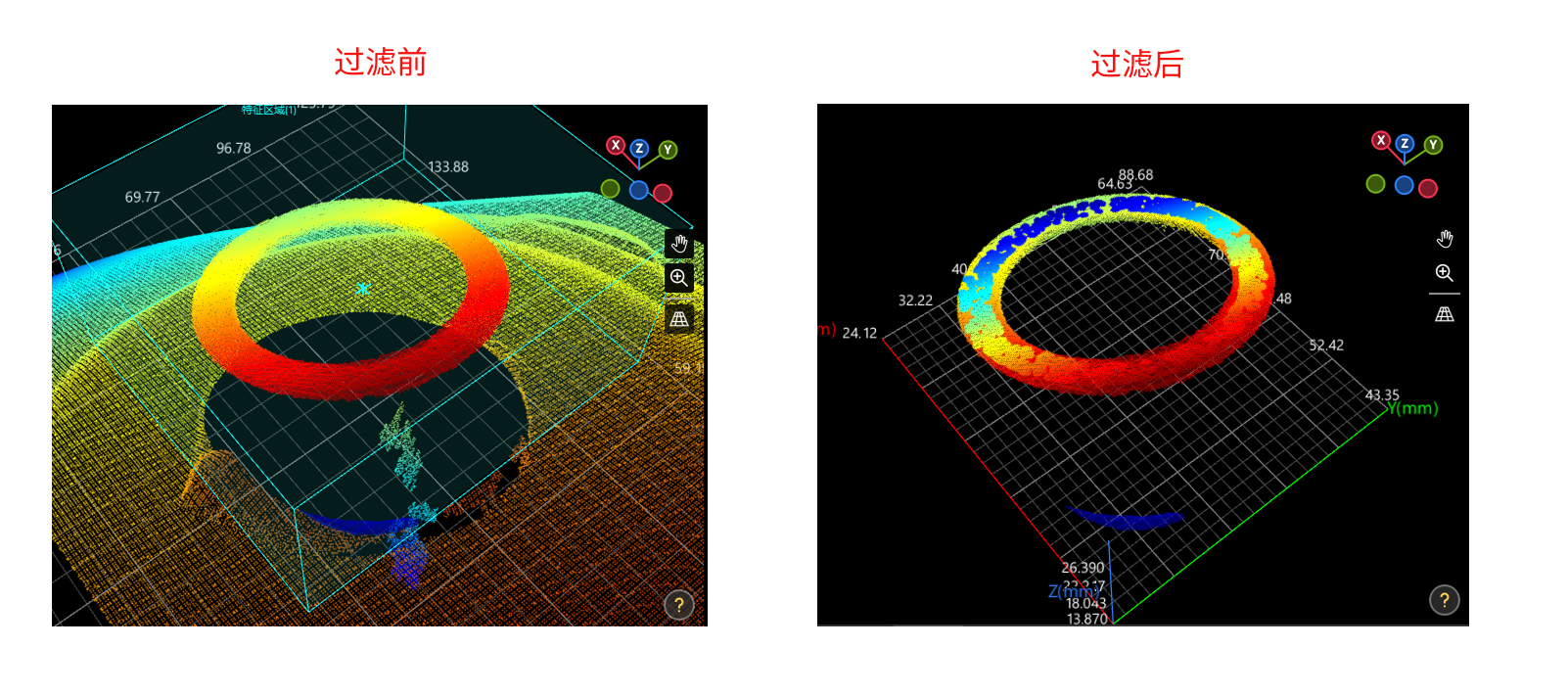

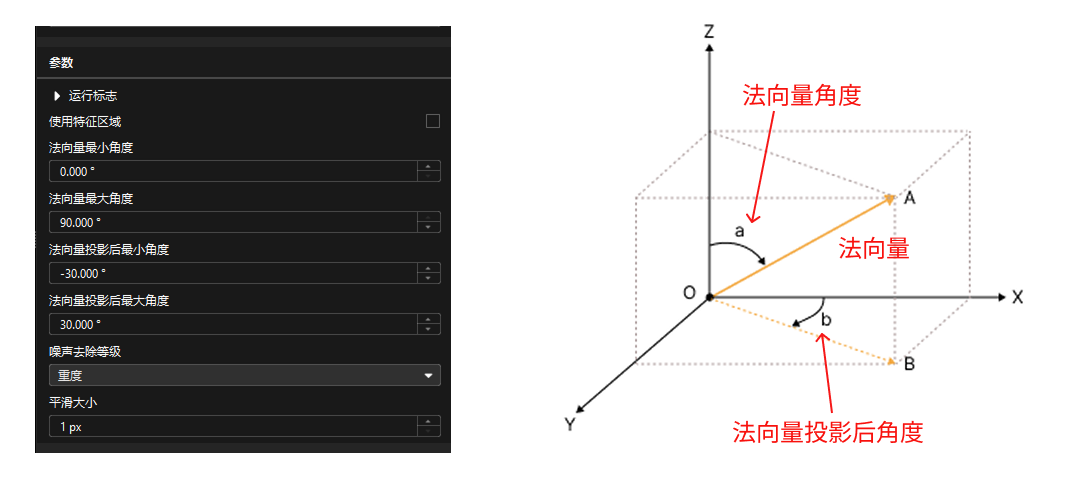

表面噪点的法向通常与平面法向不同，因此可调节法向量角度来过滤偏离平面的点，尤其是“法向量投影后最小角度”，如下图所示。必要时还可配合“表面噪点去除”步骤使用。
-
表面拟合平面
作用：拟合平面，作为后续特征的参考平面。
该步骤通常不需要修改。
拟合圆孔
拟合特征区域内的圆孔。本步骤使用一个步骤组合来实现拟合圆孔流程。你可以双击查看每个子步骤的具体配置和处理内容。
拟合圆孔步骤组合包含以下子步骤：
-
表面变换
作用：将表面数据从倾斜状态变换到水平状态，以便后续去除噪点和拟合孔。
通常无需修改。
-
表面噪点去除
作用：去除部分表面噪点，保留边缘特征。
需要调整“深度差阈值”参数，并在3D数据视图区域查看效果。
-
表面边缘拟合圆
作用：根据边缘的变化拟合出圆孔。
主要调整特征区域即可，其余参数保持示例工程的不变。在3D数据视图区域，可以切换不同视角查看结果。
在透视模式下，拟合的圆（绿色）出现在孔的下方是正常的，后续步骤会将圆投影回参考平面。 -

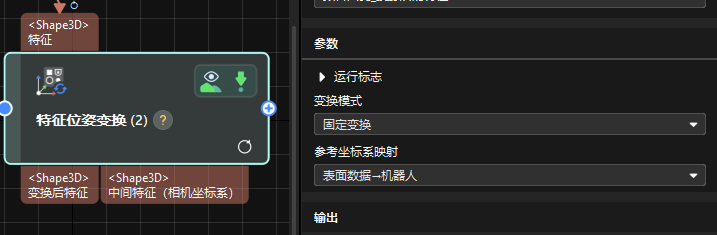

特征位姿变换
作用：将特征从水平状态恢复为原始的倾斜状态。
通常无需修改。
-
投影特征到平面
作用：将特征投影回参考平面。
通常无需修改。
输出配置

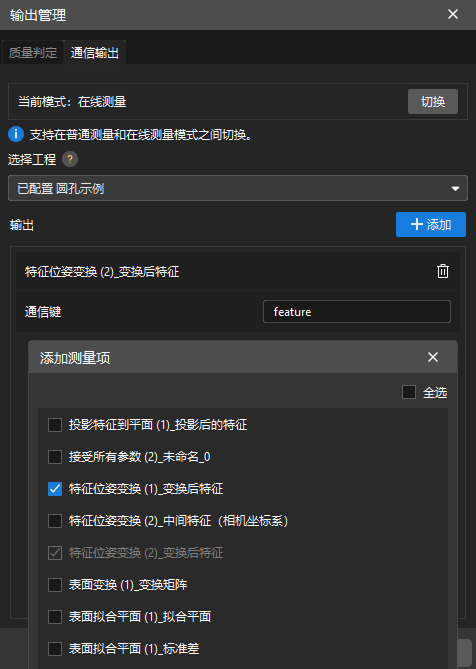

在Mech-MSR的工具栏，单击输出管理按钮。
-
在通信输出选项卡下，确认当前模式为“在线测量”。
-
在输出区域，确认输出的测量项为“特征位姿变换”步骤的“变换后特征”端口，并设置了通信键参数。
- 如何设置通信键？
-
如果测量工程仅输出单个特征（测量项），通信键可以设置为“feature”即可。
如果测量工程输出了单个特征和单个GD&T，单个特征的通信键可以设置为“feature”，GD&T的通信键可以设置为“gdt”。请查看“腰孔示例含平面度”工程的配置，理解单个特征+单个GD&T的通信键设置方式。
如果测量工程输出了多个特征和GD&T，则每个特征的通信键需要设置Mech-Metrics中设置的特征名称，每个GD&T的通信键需要设置为Mech-Metrics中设置的GD&T名称。也就是说，通信键需要与Mech-Metrics中配置的特征名称和GD&T名称保持一致，以保证Mech-Metrics能够正确区分不同特征和GD&T的数据。请查看“两个腰孔示例”工程的配置，理解多个特征和GD&T的通信键设置方式。
对于特征的自定义控制项，通信键必须与Mech-Metrics中配置的自定义控制项名称一致。请查看“圆孔带防错示例”工程的配置，理解自定义控制项的通信键设置方式。
15分钟最小练习
建议先进行一个“增加圆孔特征”的最小练习，避免仅完成流程验证而无法独立操作：
-
在Mech-MSR中复制现有圆孔示例工程，生成新的测量工程，并根据新测点调整特征区域。
-
在Mech-Metrics中新增一个圆特征，并绑定刚创建的测量工程。具体操作参考创建和修改特征。
-
为该特征配置特征编号，保证后续通信触发时可以准确调用。
-
在通信模拟工具中，添加新的特征测量指令。
-
单击Add Command按钮，然后在弹出对话框中选择“measureFeature”指令，然后单击OK按钮。
-
双击重命名新指令，并设置相应的参数值，特别是要保证特征编号与Mech-Metrics中新增圆孔特征的编号一致。
-
使用Move Up按钮将新指令添加到开始测量与结束测量之间的指令列表中。
-
-
重新运行一次仿真，按以下标准判断是否修改成功：
-
Mech-Metrics中新增的圆特征可被正常触发，且没有明显报错。
-
Mech-MSR中调整后的ROI和特征区域能够稳定覆盖目标测点。
-
与修改前相比，新增特征已有可查看的测量结果，或原有结果出现预期变化。
-
当前目标仅为熟悉软件操作，因此无需从零开始搭建测量工程；直接复制示例工程并在此基础上修改，通常更为高效。
FAQ：如何快速判断结果是否大致正确？
首次调试时，可先通过以下两种方式进行快速判断：
-
查看3D视图：在拟合特征相关步骤中，查看拟合出的特征是否与实际轮廓贴合。如果拟合轮廓与实际孔位或边缘明显偏离，通常说明ROI、特征区域或过滤条件仍需调整。
-
查看输出数据：在特征位姿变换步骤中查看中间特征数据，确认关键坐标值是否处于合理范围。该方法更适用于快速识别明显异常。
这两种方法不能替代正式验收，但可用于快速判断当前工程是否已具备基本正确性。
下一步学习路径
-
继续阅读在线测量方案部署，建立对整体项目的系统认识。
-
按需进入Mech-Metrics操作指南，完成功能级配置。
