用户界面

本节简要说明Mech-Metrics软件的主要界面布局和功能分区，帮助用户熟悉各模块的基本操作入口。

欢迎界面

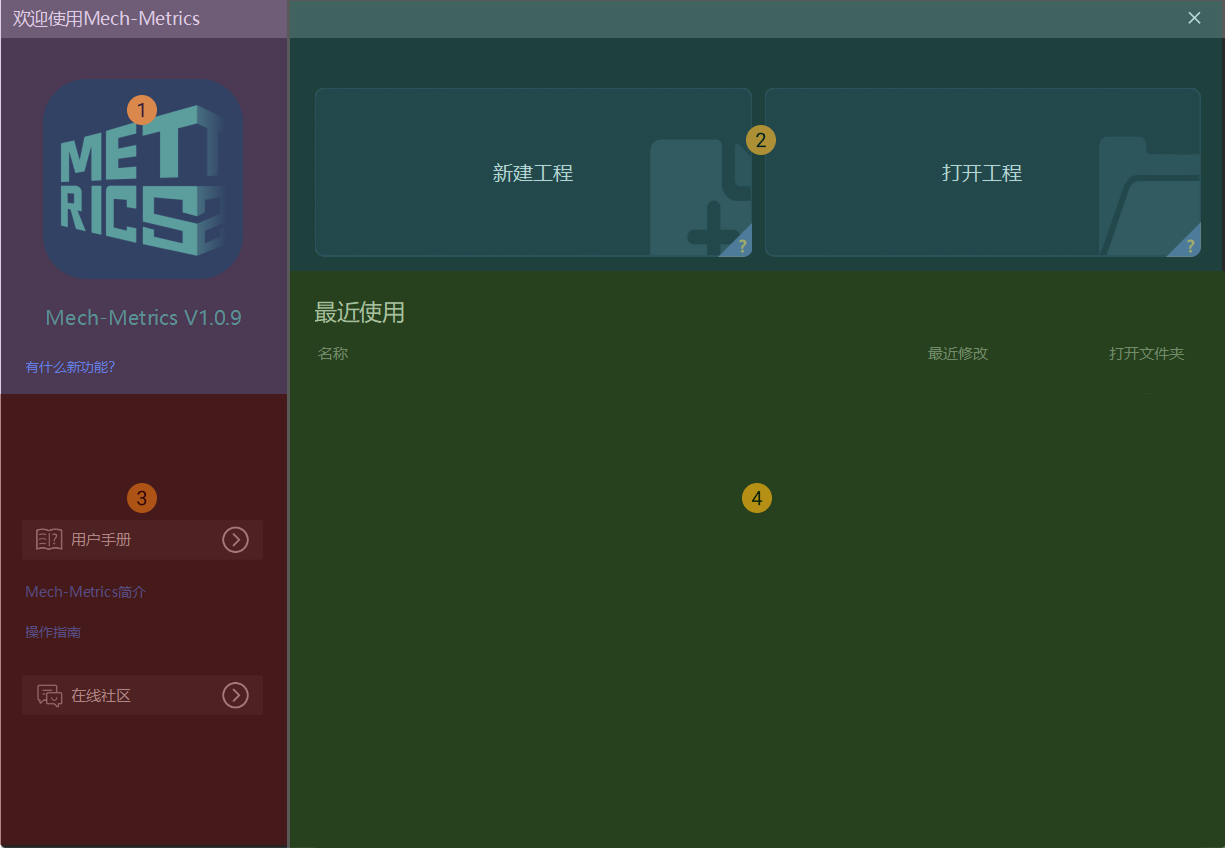

下载Mech-Metrics后，打开Mech-Metrics软件，会进入软件的欢迎界面。如下图所示。

metrics welcome

欢迎界面包含以下部分。

序号 区域 描述

①

版本信息

可查看版本信息和软件更新说明。

②

快捷入口

可创建工程或打开已有工程。当鼠标指针悬停于卡片右下角的“？”处时，可查看相关介绍。

③

帮助手册和在线社区

可通过单击相关按钮浏览Mech-Metrics帮助手册、进入在线社区提问交流。

④

最近使用

可打开近期使用过的工程。

主界面

在欢迎界面创建工程后，将进入Mech-Metrics主界面，主界面从上到下由如下部分组成：

  • 菜单栏

  • 配置界面

  • 生产界面

  • 日志栏

下文对各部分进行了详细介绍。

菜单栏不随配置界面和生产界面的切换而变动。在菜单栏，用户可修改工程和软件相关的通用设置。

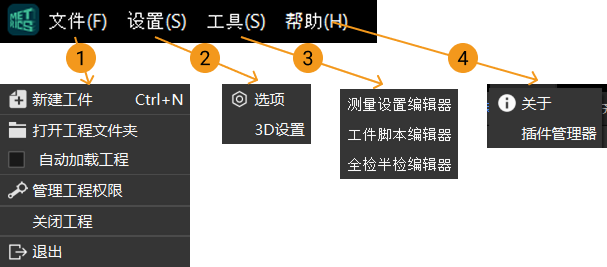

菜单栏如下图所示。

toolbar

下表展示了菜单栏中的常用菜单及其作用。

序号 菜单 描述

①

文件

在文件菜单下，可进行如下操作：

  • 进行工程相关操作，如打开工程文件夹、自动加载工程、管理工程权限、新建工件、导出工件、导入工件、批量导出特征、批量导入特征、备份工程和关闭工程。

  • 可退出软件。

②

设置

单击选项菜单项，打开设置对话框，配置软件的通用、显示和高级设置。更多信息，请参阅设置对话框。

③

工具

工具菜单下汇总了软件提供的辅助工具。在工具菜单下，可进行如下操作：

  • 单击测量设置编辑器菜单项为本工程统一配置测量设置。配置后可导出该配置，以备其他工程使用。

    更多信息，请参阅测量设置编辑器。

  • 单击测量组编辑器菜单项将特征分配至固定组或轮测组。

    更多信息，请参阅测量组编辑器。

  • 单击序列编辑器菜单项针对测量事件配置相应的动作。

    更多信息，请参阅序列编辑器。

  • 单击工程切换管理菜单项配置工程切换规则。

    更多信息，请参阅工程切换管理。

  • 单击返修查看器服务菜单项，配置并启用返修查看器服务。

    更多信息，请参阅启用返修查看器。

④

帮助

在帮助菜单下，可进行如下操作：

  • 单击关于菜单项，查看软件版本、授权和版权信息。

  • 单击更新说明菜单项，查看软件当前版本的更新说明。

  • 单击用户手册菜单项，打开Mech-Metrics软件用户手册。

  • 单击在线社区菜单项，进入在线社区提问交流。

  • 单击插件管理器菜单项，查看可加载到软件中的所有插件。

设置对话框

在菜单栏单击设置  选项，可打开设置对话框。该对话框左侧包含通用、显示和高级三个导航项，用于分类配置软件设置。

设置项名称后标记有星号（*）的设置，将在软件重启后生效。

通用

通用部分用于配置软件的基础行为，包含以下设置项：

  • 开机自启动：勾选后，软件将随系统开机自动启动。

  • 关闭主界面：设置关闭主界面时的软件行为，可选最小化到系统托盘或退出Mech-Metrics。

  • 软件启动界面*：设置软件启动后进入的界面，可选配置或生产。

  • 日志过期时间：设置日志的保存天数。超过该天数的日志将被自动清理。

  • 语言*：设置软件界面语言。

显示

显示部分用于配置软件中的字号、小数位和3D显示效果，包含以下设置项：

  • 字号：分别设置判定结果、测量结果和标注卡片的字号，可拖动滑块调整。

  • 小数位：

    • 通用小数位：设置软件界面及通用数值的小数位数。

    • 报告小数位：设置新建报告中数值显示与导出时的小数位数。

    小数位设置仅影响数值显示，不影响计算与测量结果判定。

  • 3D显示设置：

    • 轴尺寸：设置3D视图中坐标轴的尺寸。

    • 轴标签字号：设置3D视图中坐标轴标签的字号。

    • 工件亮度：设置3D视图中工件的显示亮度。

高级

高级部分用于配置历史数据的公差评估方式和运行数据路径，包含以下设置项：

  • 公差评估方式：设置历史数据评估所使用的公差，可选：

    • 使用测量时记录的公差：使用测量发生时记录的公差进行评估。

    • 使用当前工程公差重新评估：使用当前工程中已配置的公差重新评估历史数据。

    两种方式下测量值均不变，历史数据各页面的判定与分析按所选方式计算。导出报告仍使用导出弹窗中设置的数据来源选项。

  • 运行数据路径*：设置运行数据（日志、Dump文件等）的存放路径。

配置界面

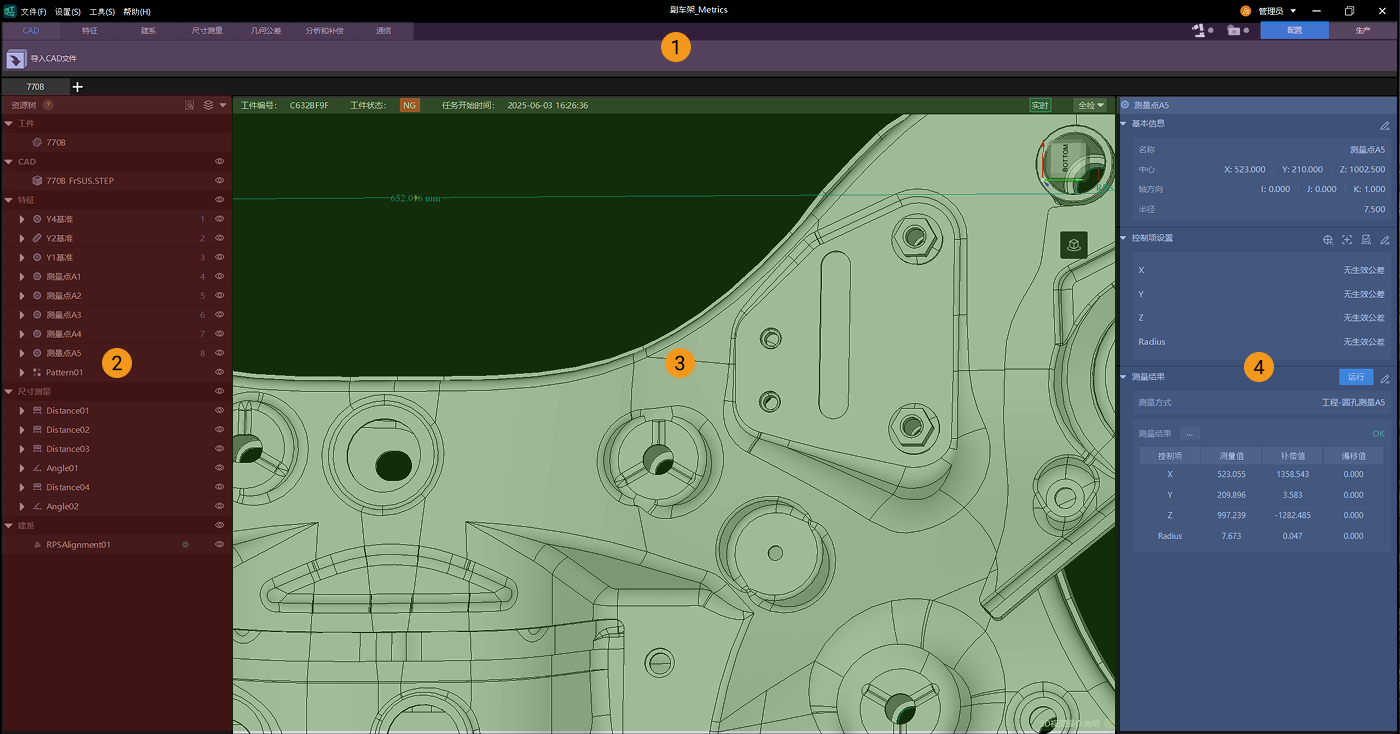

在配置界面，用户可添加特征并配置测量参数。配置界面如下图所示。

configuration interface

下表展示了配置界面的常用功能及其作用。

序号 区域 描述

①

功能区

上方功能区汇集了软件的核心功能。在此区域，用户可进行如下操作：

  • CAD选项卡：导入工件的CAD模型。

  • 特征选项卡：为导入的工件创建待测特征。用户可创建如下特征：圆、槽、圆柱、点、线、平面、矩形、阵列、距离和角度。

  • 建系选项卡：使用RPS建系或最佳拟合建系。

  • 几何公差选项卡：为导入的工件创建待测几何公差控制项。

  • 分析和补偿选项卡：进行重复性测试、相关性补偿和温漂分析，同时可在此处查看历史数据。

  • 通信选项卡：配置工件编号、编辑特征编号、配置通信指令和配置SN筛选规则。

  • 报告选项卡：配置自定义PDF报告格式和表格报告格式。

更多信息，请参阅工程操作指南。

②

资源树

左侧资源树集中展示当前工件的所有资源，包括当前工件的CAD模型，以及为当前工件创建的所有特征、建系方式和自定义报告格式。

用户也可在资源树区域对本区域内的资源进行显隐操作。显隐操作步骤如下：

  • 单击资源树中某资源右侧的eye，将该资源在3D视图中隐藏。

  • 单击资源树中某资源右侧的closed eye，将该资源在3D视图中显示。

③

3D视图

中间3D视图区以3D形式展示导入的工件CAD模型，以及已创建的坐标系、特征、标注卡片、距离等信息。用户也可在3D视图中进行特征拾取和创建快照。

④

参数面板

单击左侧资源树中的任意资源，其相关信息将显示在右侧参数面板，包括基本信息、控制项、测量结果等。用户可在参数栏编辑和修改部分信息。

生产界面

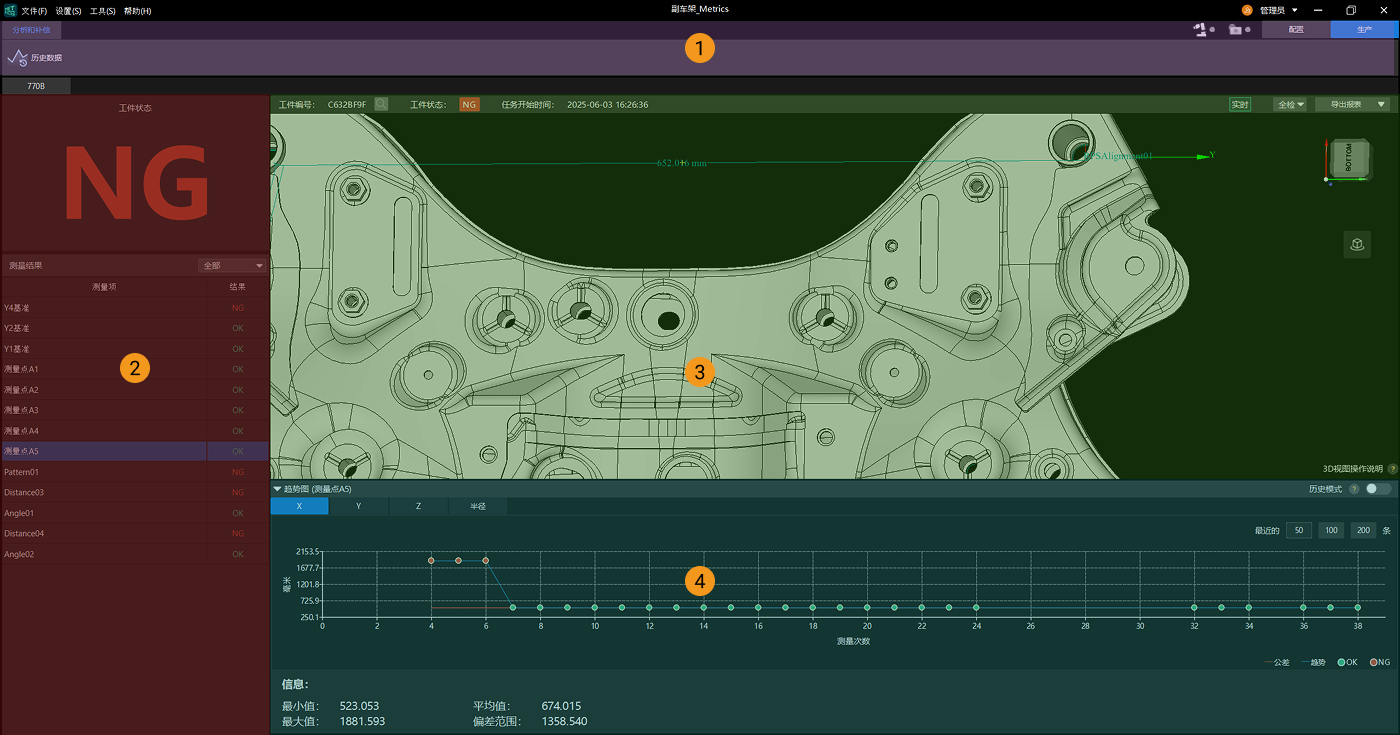

在生产界面，用户可查看和分析工件详细数据，但不可添加特征或配置测量参数。生产界面如下图所示。

production interface

下表展示了生产界面中的常用功能及其作用。更多信息，请参阅使用生产界面。

序号 区域 描述

①

功能区

在此区域，用户可进行如下操作：

分析和补偿选项卡：查看、筛选和导出历史数据，进行帕累托图分析、SPC分析和趋势图分析，以及查看原始数据。

②

测量结果

在此区域，用户可查看工件和特征的测量结果。

③

3D视图

在此区域，用户可查看已配置好的工件CAD模型、特征、标注卡片、坐标系、距离等。实时测量结果也会展示在本视图中。

④

趋势图

在此区域，用户可查看各项测量数据随测量次数的变化趋势。

日志栏

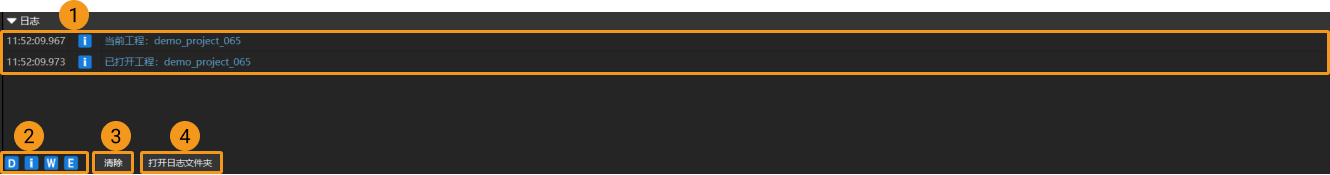

日志栏位于软件中下方，如下图所示。用于记录和提示用户在本软件中进行的重要操作，以及测量任务状态。例如，用户打开一个工程后，日志栏会显示当前工程：xxx。用户若修改了某项设置，日志栏会显示xxx已修改。如用户进行了错误操作，可查看日志栏中显示的提示日志进行排查。

logs
序号 按钮/区域 描述

①

日志栏

日志栏记录了用户从打开工程到执行当前操作期间的所有日志信息。

②

D i W E

DiWE四个按钮用于筛选日志。每个按钮所代表的含义如下：

  • D代表调试日志（debug）。

  • i代表信息日志（info）。

  • W代表告警日志（warning）。

  • E代表错误日志（error）。

用户单击其中任一按钮将其置灰后，此类日志将不再被展示。例如，用户单击D按钮将其置灰后，日志区将不再展示调试日志。

如需进行错误排查，用户可单击依次单击D、i、W。单击后，日志区将只展示错误日志，以便用户进行错误排查。

③

清除

单击清除按钮可清除日志区所有已显示日志。

④

打开日志文件夹

单击打开日志文件夹按钮，可查看最近多天的日志。每日日志单独存放于一个以日期命名的日志文件中。

用户可在软件最上方菜单栏，单击设置  选项，在通用页中查看和修改日志过期时间，以确定当前的日志保存天数。

如遇错误，用户可查看当日日志，用于排查问题。
