配置特征控制项

创建特征后，需要为特征配置控制项。控制项用于对特征进行约束和质量管控。本部分介绍如何创建和配置控制项。

控制项

控制项指测量项的测量子项。控制项用于对测量项进行约束。例如，圆测量项的控制项有尺寸控制项（X、Y、Z、半径）、几何公差控制项（面轮廓度、平行度、垂直度、位置度、同轴度）、和自定义控制项。

本软件定义了以下三类控制项：

  • 尺寸控制项：特征的尺寸属性，如X、Y、Z、半径等。

  • 几何公差控制项：基于GD&T标准的几何公差，如位置度、平面度等。

  • 自定义控制项：用户自定义的控制项，如温度、湿度等外部数据。

系统统一使用以下判定逻辑对所有控制项的测量结果进行合格判定：偏差 = 测量值 - 名义值。若偏差在公差带允许范围内，则判定为合格；否则判定为不合格。

在右侧参数面板的控制项设置区域，可进行以下操作：

配置尺寸控制项

尺寸控制项即特征的尺寸属性（如X、Y、Z、半径等）。创建特征后，可按需选择需要启用的尺寸控制项。

  • 尺寸控制项的名义值来自创建特征时设定的参数（如圆心坐标、半径等），无需在此单独配置。

  • 为了确保Mech-Metrics能够正确获取尺寸控制项的测量数据，需要再Mech-MSR上输出管理  通信输出选项卡下，正确设置测量项的通信键：

    • 如果测量工程仅输出单个特征（测量项），通信键可以设置为“feature”即可。

    • 如果测量工程输出了多个特征（测量项），则每个特征的通信键需要设置Mech-Metrics中设置的特征名称。也就是说，通信键需要与Mech-Metrics中配置的特征名称保持一致，以保证Mech-Metrics能够正确区分不同特征的数据。

请按如下步骤配置尺寸控制项：

  1. 在左侧资源树区域，选中一个特征。

  2. 在右侧参数面板的控制项设置区域，单击编辑尺寸控制项按钮dimension。

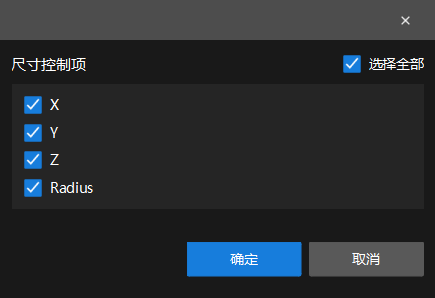

  3. 在弹出的尺寸控制项对话框中，勾选需要的尺寸控制项，然后单击确定。

    modify dimensions

    可勾选选择全部以快速选中所有尺寸控制项。

编辑公差带

为控制项设置公差带，用于判断测量值是否在允许的范围内。公差带的上下限为相对于名义值的偏差值。例如，某控制项的名义值为10，一级公差带设置为下限 -1.000、上限 1.000，则实际允许范围为 9.000 到 11.000。

本软件支持为每个控制项设置三级公差带。

请按如下步骤编辑公差带：

  1. 在左侧资源树区域，选中一个特征。在右侧参数面板的控制项设置区域右上角，单击编辑公差带按钮edit。

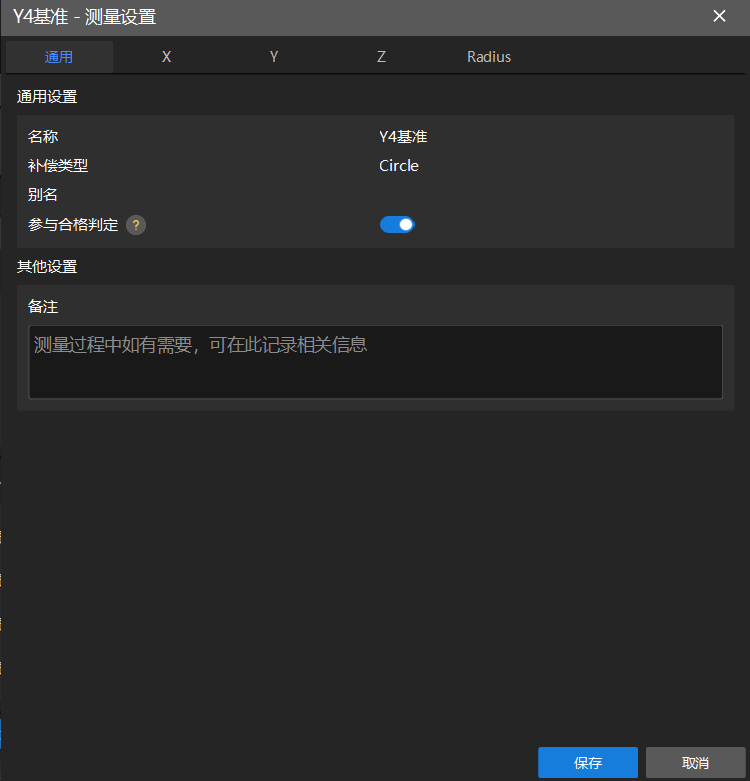

  2. 在弹出的测量设置对话框中，选择通用选项卡，可查看和配置以下通用设置：

    tolerance general

    • 名称：当前特征的名称。

    • 补偿类型：当前特征的类型。

    • 别名：当前特征的别名。

    • 参与合格判定：如果关闭该功能，该测量项将不参与合格判定，其标注卡片也将在3D视图中被隐藏。

    • 备注：可在此记录测量过程中的相关信息。

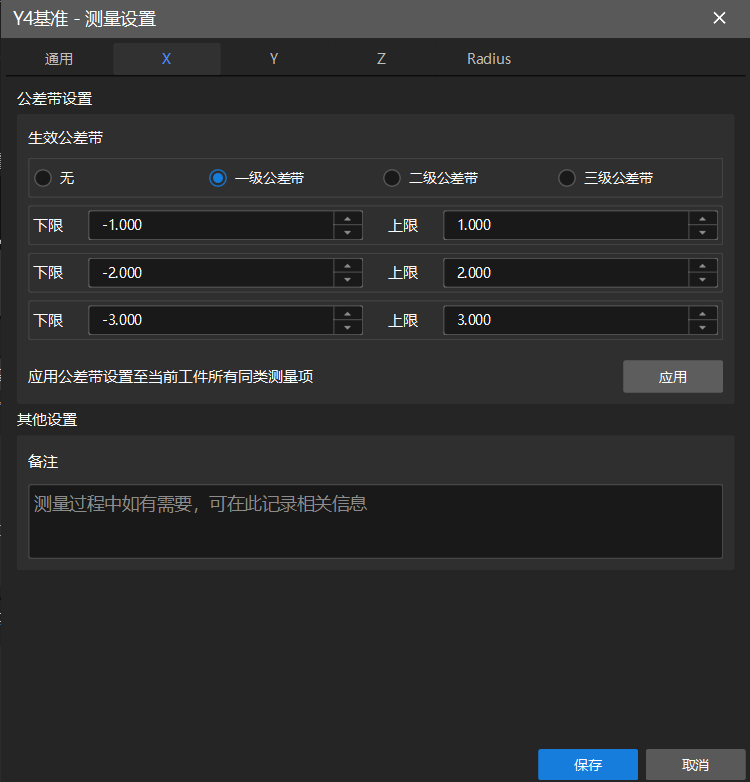

  3. 单击控制项选项卡（如X），设置该控制项的公差带：

    tolerance settings new

    1. 设置生效公差带：选择无、一级公差带、二级公差带或三级公差带。

    2. 设置各级公差带的下限和上限：

      • 一级公差带：设置下限和上限，如 -1.000 到 1.000。

      • 二级公差带：设置下限和上限，如 -2.000 到 2.000。

      • 三级公差带：设置下限和上限，如 -3.000 到 3.000。

        以上数值仅作为参考示例，请根据工件规格要求设置实际公差带参数。

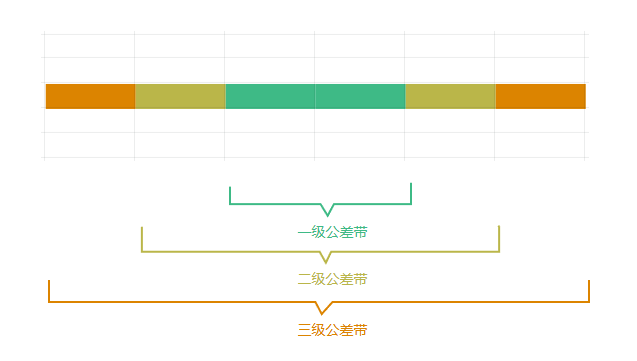

        下图为三级公差带图例，用于辅助理解。其中绿色为一级公差带，黄色为二级公差带，橙色为三级公差带。

        tolerances

    3. 如需将公差带设置应用至当前工件所有同类测量项，单击应用。

  4. 按需为其他控制项（如Y、Z、Radius等）设置公差带，然后单击保存。

    此方法同样适用于为几何公差控制项和自定义控制项设置公差带。

创建几何公差控制项

几何公差

在本软件中，几何公差是依据几何尺寸与公差（Geometric Dimensioning and Tolerancing，GD&T）推出的一类控制项。GD&T是一套用于描述工件几何特征的国际标准，它提供了一套统一的符号和语言，用于规定工件的形状、尺寸、位置和方向等方面的要求。

本软件支持创建以下七种几何公差控制项：

可通过以下两种方式创建几何公差控制项：

  • 通过顶部几何公差选项卡：选中特征，单击几何公差选项卡，然后选择需要创建的几何公差类型。

  • 通过右侧参数面板：选中特征，在控制项设置区域，单击创建几何公差按钮gdt，然后选择需要的几何公差类型。

创建几何公差控制项后，可为其编辑公差带。详情请参阅编辑公差带。

创建几何公差时，需要在几何公差设置对话框中指定几何公差名称并配置特征控制框。

如果Mech-MSR测量工程输出了单个GD&T，单个GD&T的通信键可以设置为“gdt”。如果测量工程输出了多个GD&T，则每个GD&T的通信键需要设置为此处设置的名称。也就是说，通信键需要与Mech-Metrics中配置的GD&T名称保持一致，以保证Mech-Metrics能够正确区分不同GD&T的数据。

以下说明特征控制框各元素的含义：

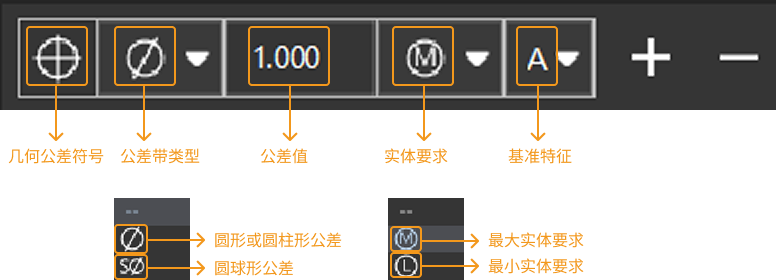

特征控制框用于标注几何公差。以如下特征控制框为例，每格从左到右标注以下内容：

gdt sample

  • 几何特征符号：如上图中的position表示位置度。

  • 公差带类型：如上图中的type表示圆形或圆柱形公差。

  • 公差值：如上图中的1.000。

  • 实体要求：如上图中的m表示最大实体要求。

  • 基准：一个字母表示单个基准（即作为基准的特征），如上图中的A。多个字母表示基准体系。主基准必须在次基准之前设置。

创建平面度

请按如下步骤创建平面度：

  1. 在Mech-Metrics软件配置界面上方功能区，单击几何公差选项卡，然后单击平面度。

  2. 在几何公差设置对话框中，设置以下信息：

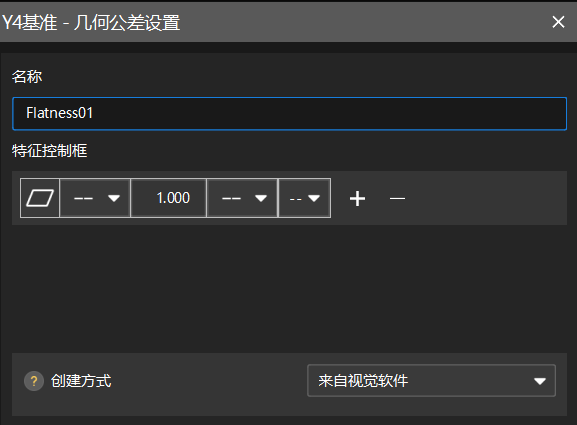

    create flatness

    1. 名称。

    2. 按实际情况配置特征控制框中的元素。

    3. 设置创建方式。

  3. 单击确定。

创建面轮廓度

请按如下步骤创建面轮廓度：

  1. 在Mech-Metrics软件配置界面上方功能区，单击几何公差选项卡，然后单击面轮廓度。

  2. 在几何公差设置对话框中，设置以下信息：

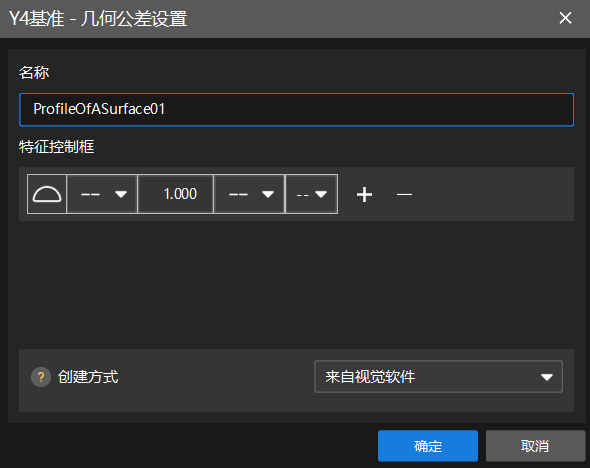

    create surface profile

    1. 指定名称。

    2. 按实际情况配置特征控制框中的元素。

    3. 设置创建方式。

  3. 单击确定。

创建平行度

请按如下步骤创建平行度：

  1. 在Mech-Metrics软件配置界面上方功能区，单击几何公差选项卡，然后单击平行度。

  2. 在几何公差设置对话框中，设置以下信息：

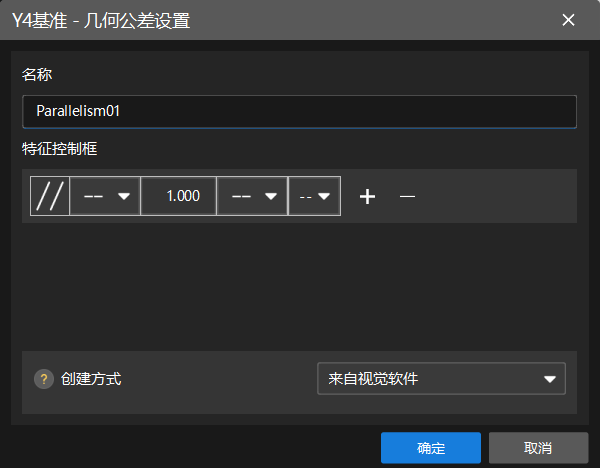

    create parallelism

    1. 指定名称。

    2. 按实际情况配置特征控制框中的元素。

    3. 设置创建方式。

  3. 单击确定。

创建垂直度

请按如下步骤创建垂直度：

  1. 在Mech-Metrics软件配置界面上方功能区，单击几何公差选项卡，然后单击垂直度。

  2. 在几何公差设置对话框中，设置以下信息：

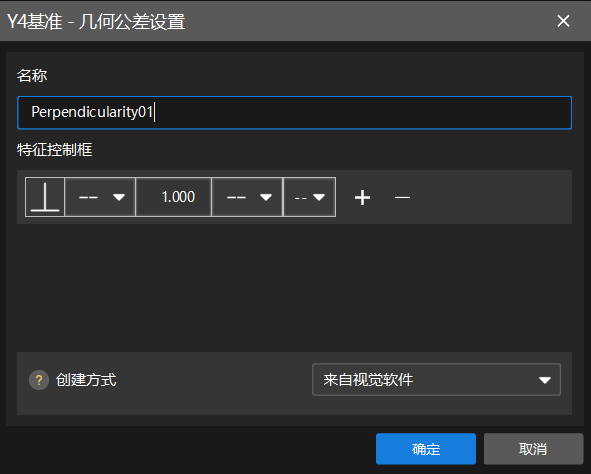

    create perpendicularity

    1. 指定名称。

    2. 按实际情况配置特征控制框中的元素。

    3. 设置创建方式。

  3. 单击确定。

创建位置度

请按如下步骤创建位置度：

  1. 在Mech-Metrics软件配置界面上方功能区，单击几何公差选项卡，然后单击位置度。

  2. 在几何公差设置对话框中，设置以下信息：

    create position

    1. 指定名称。

    2. 按实际情况配置特征控制框中的元素。

    3. 设置创建方式。

  3. 单击确定。

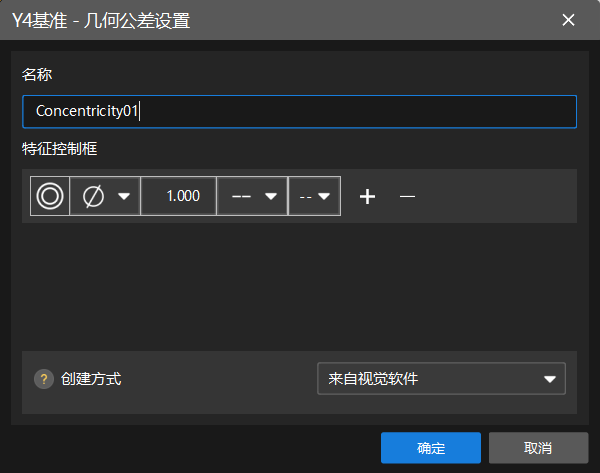

创建同轴度

请按如下步骤创建同轴度：

  1. 在Mech-Metrics软件配置界面上方功能区，单击几何公差选项卡，然后单击同轴度。

  2. 在几何公差设置对话框中，设置以下信息：

    create concentricity

    1. 指定名称。

    2. 按实际情况配置特征控制框中的元素。

    3. 设置创建方式。

  3. 单击确定。

创建对称度

请按如下步骤创建对称度：

  1. 在Mech-Metrics软件配置界面上方功能区，单击几何公差选项卡，然后单击对称度。

  2. 在几何公差设置对话框中，设置以下信息：

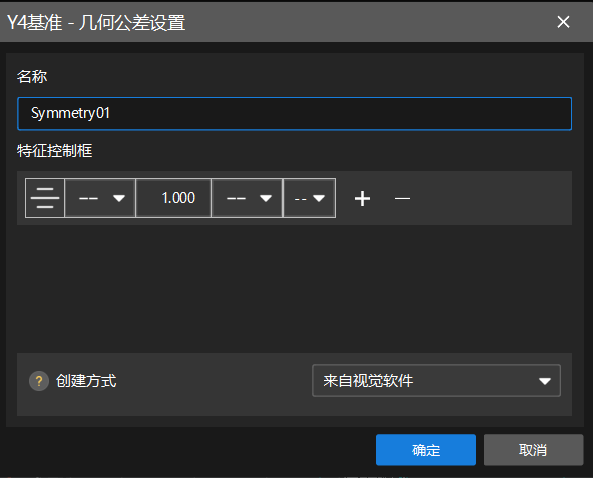

    create symmetry

    1. 指定名称。

    2. 按实际情况配置特征控制框中的元素。

    3. 设置创建方式。

  3. 单击确定。

创建自定义控制项

自定义控制项用于获取Mech-MSR工程中的自定义数据或外部设备中的数据。若在本软件中未找到满足需求的控制项（如需要传入环境温度以便统一管理测量数据），可创建自定义控制项。

请按如下步骤创建自定义控制项：

  1. 在左侧资源树中，单击一个特征。在右侧参数面板的控制项设置区域，单击创建自定义控制项按钮create custom item。

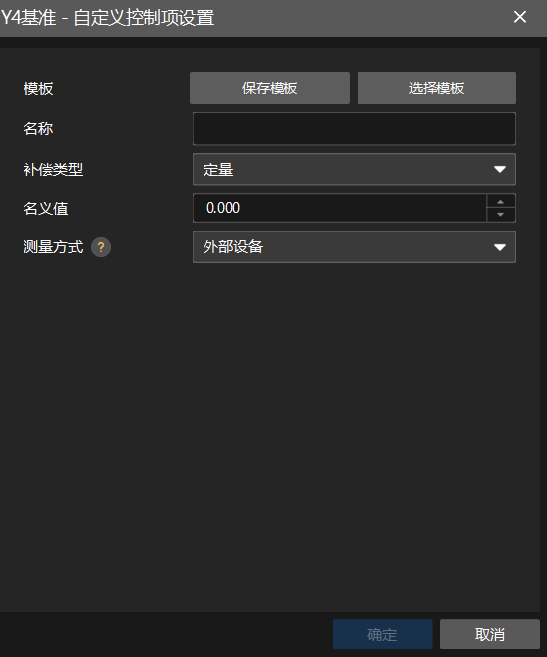

  2. 在自定义控制项设置对话框中，设置以下信息：

    create custom item dialog

    1. 模板：可单击保存模板保存当前设置为模板，或单击选择模板使用已保存的模板。

    2. 名称：输入自定义控制项的名称。对于特征的自定义控制项，通信键必须与Mech-Metrics中配置的自定义控制项名称一致。

    3. 补偿类型：补偿类型默认为定量（不可修改）。

      保存模板后，可为其他特征复用该模板。操作方式：单击创建自定义控制项按钮create custom item，在自定义控制项设置对话框中，单击选择模板，在下拉列表中选择已保存的模板。
