查看原始数据
原始数据页面展示所有测量任务中每个控制项的详细测量数据，便于用户逐条查看和核对测量结果。
在查看原始数据前，需先完成以下操作：
-
在软件上方功能区，选择。
-
在数据筛选选项卡中完成数据筛选并选择测量记录。详情请参见 筛选、查看和导出历史数据。
-
单击页面顶部的原始数据选项卡。

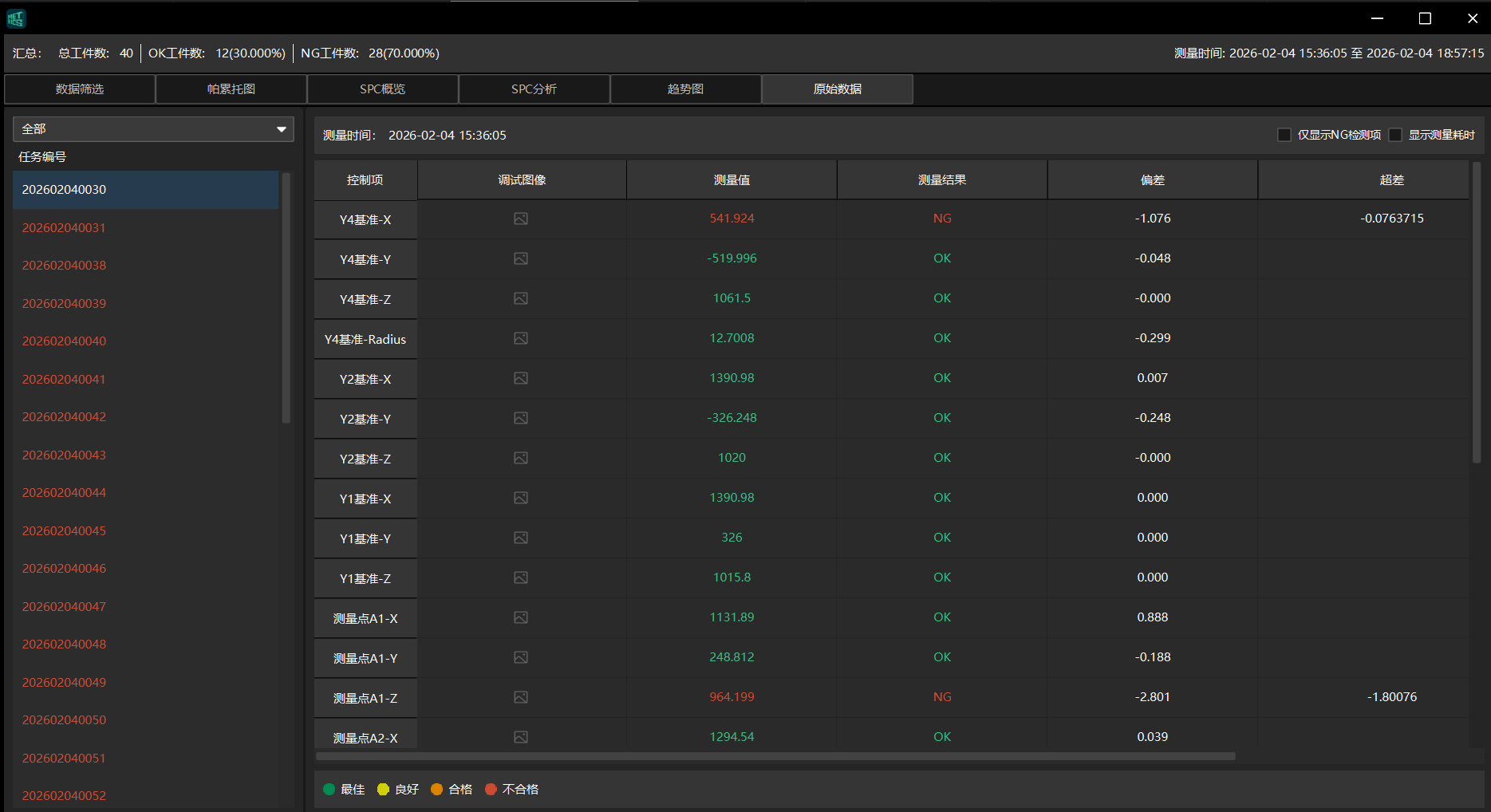

数据表
页面右侧的数据表展示当前所选任务的测量数据，顶部显示该任务的测量时间。数据表包含以下列：
| 列名 | 说明 |
|---|---|
控制项 |
测量控制项名称（如Y4基准-X、Y4基准-Y、Y2基准-Z、测量点A1-X等）。 |
调试图像 |
该控制项对应的调试图像，单击图标可查看。 |
测量值 |
该控制项的实际测量值。 |
测量结果 |
该控制项的测量结果，显示为 OK 或 NG。 |
偏差 |
测量值与名义值之间的偏差。 |
超差 |
测量值超出公差范围的差值。仅当测量结果为 NG 时显示。 |
页面右上角提供以下筛选选项：
-
仅显示NG检测项：勾选后仅展示测量结果为 NG 的控制项。
-
显示测量耗时：勾选后在数据表中显示每个控制项的测量耗时。
数据颜色说明
原始数据页面以不同的颜色展示测量数据，便于快速识别数据质量：
-
最佳（绿色）：测量值在最佳范围内。
-
良好（黄色）：测量值在良好范围内。
-
合格（橙色）：测量值在合格范围内。
-
不合格（红色）：测量值超出公差范围。
