查看趋势图
本部分介绍如何查看和使用趋势图分析功能。
|
在查看趋势图前，需先完成以下操作：
-
在软件上方功能区，选择。
-
在数据筛选选项卡中完成数据筛选并选择测量记录。详情请参见 筛选、查看和导出历史数据。
-
单击页面顶部的趋势图选项卡。
测量特征列表

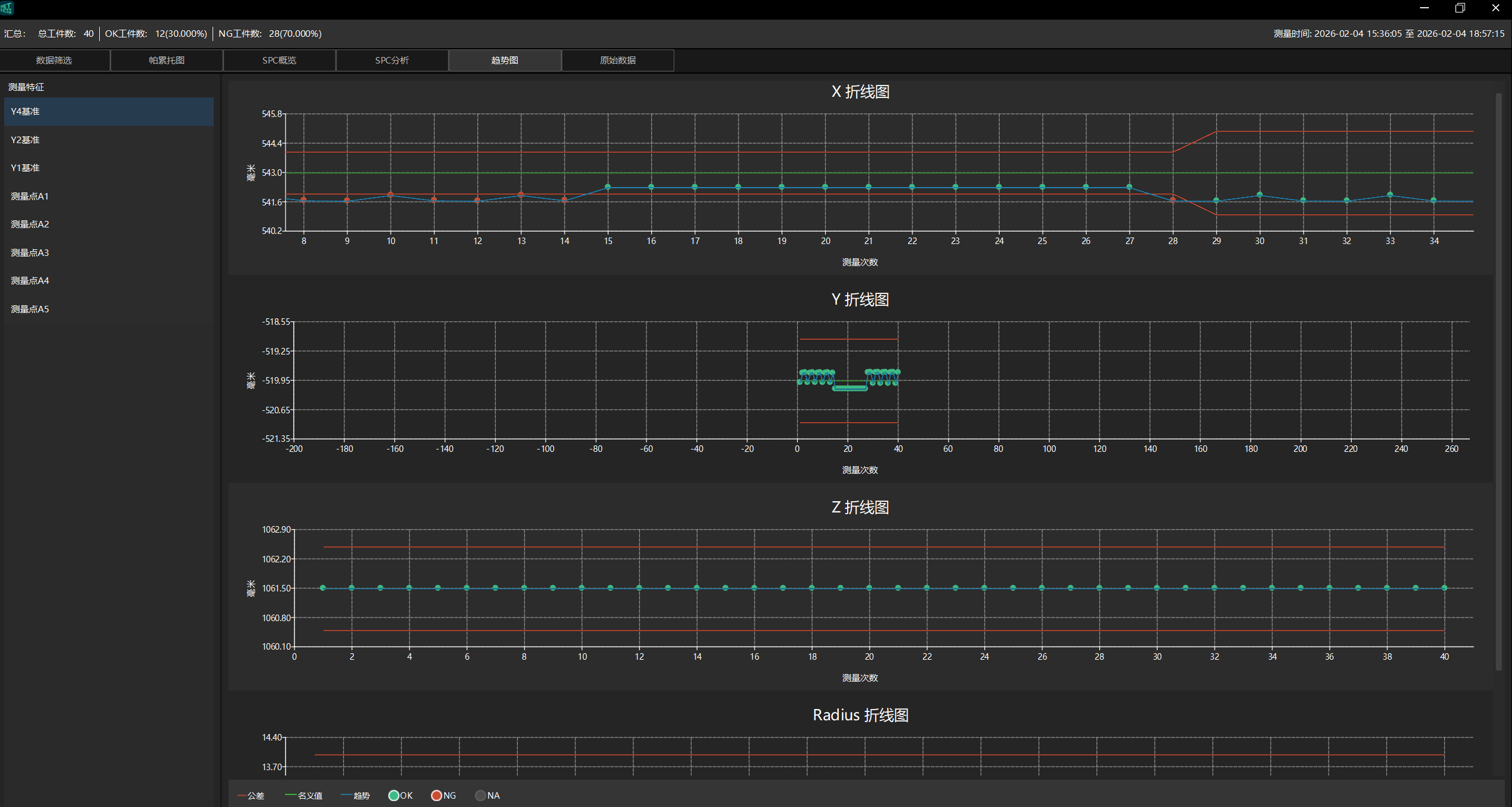

页面左侧展示测量特征列表，列出当前工件的所有测量特征（如 Y4 基准、Y2 基准、Y1 基准、测量点 A1~A5 等）。
单击某个测量特征，右侧将展示该特征各测量子项（如 X、Y、Z、Radius）的趋势折线图。
折线图内容
每个测量子项以独立的折线图展示，横轴为测量次数，纵轴为测量值。图中包含以下元素：
-
公差（红色线）：上下公差限，测量值超出此范围为不合格。
-
名义值（绿色线）：该测量子项的名义值。
-
趋势（蓝色线）：各测量次数对应的测量值连线，展示数据变化趋势。
数据点以不同颜色标识测量结果：
-
OK（绿色点）：测量结果合格。
-
NG（红色点）：测量结果不合格。
-
NA（灰色点）：无测量结果。
|
可将鼠标光标悬停在折线图中的数据点上，查看该点的具体数据，如测量任务、测量时间、名义值、测量值等。 |
